13. 阅读短文,回答问题。

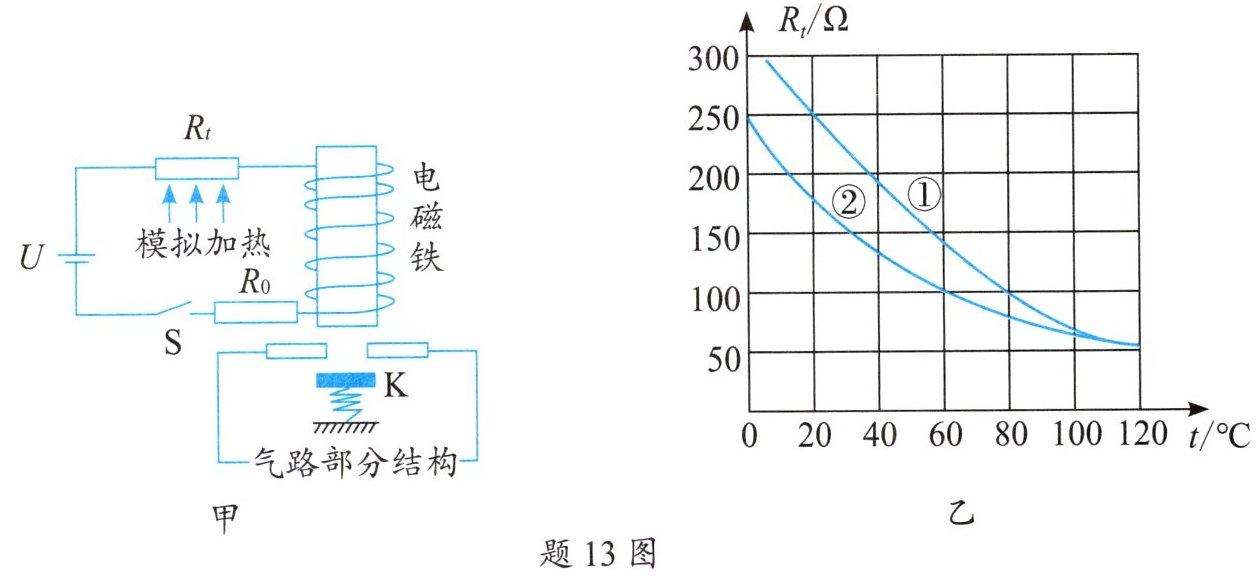

国家规定燃气灶须安装熄火自动保护装置,在意外熄火时,装置能自动关闭气路。题13图甲为小涛设计的模拟装置示意图,电源电压$ U = 6V $,定值电阻$ R_0 = 200Ω $,当电磁铁线圈中的电流$ I ≤ 0.02A $时,衔铁K被释放从而关闭气路(未画出)启动保护；反之打开气路。线圈电阻不计,热敏电阻$ R_t $的阻值与温度的关系如题13图乙中图线①所示,闭合开关S,则：
(1)随着$ R_t $温度降低,线圈中电流将变______
(2)当温度为$ 20℃ $时,电路的电流是______
(3)装置启动保护时,$ R_t $的最高温度是______
(4)若仅将$ R_t $更换为图线②所示的热敏电阻(两只热敏电阻的吸、放热本领相同),小华发现装置启动保护的灵敏度会______
国家规定燃气灶须安装熄火自动保护装置,在意外熄火时,装置能自动关闭气路。题13图甲为小涛设计的模拟装置示意图,电源电压$ U = 6V $,定值电阻$ R_0 = 200Ω $,当电磁铁线圈中的电流$ I ≤ 0.02A $时,衔铁K被释放从而关闭气路(未画出)启动保护；反之打开气路。线圈电阻不计,热敏电阻$ R_t $的阻值与温度的关系如题13图乙中图线①所示,闭合开关S,则：
(1)随着$ R_t $温度降低,线圈中电流将变______
小
(大/小)。(2)当温度为$ 20℃ $时,电路的电流是______
0.013
(结果保留2位有效数字)A,电路中的总功率是______0.08
W。(3)装置启动保护时,$ R_t $的最高温度是______
80
℃。(4)若仅将$ R_t $更换为图线②所示的热敏电阻(两只热敏电阻的吸、放热本领相同),小华发现装置启动保护的灵敏度会______
降低
(提高/降低)。答案
小
0.013
0.08
80
降低
0.013
0.08
80
降低
