6.某新能源汽车采用了能量回收制动方式:汽车制动时到站前停止动力供电,继续向前运行,内部线圈随车轮转动,切割磁感线产生感应电流,把机械能转化为电能进行回收。以下与其工作原理相同的是 (
C
)答案
6.C
解析
【分析】
首先明确题目中新能源汽车能量回收的工作原理是电磁感应现象：闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流，将机械能转化为电能。接下来逐一分析四个实验装置的原理，找出与电磁感应原理一致的选项。
【解析】

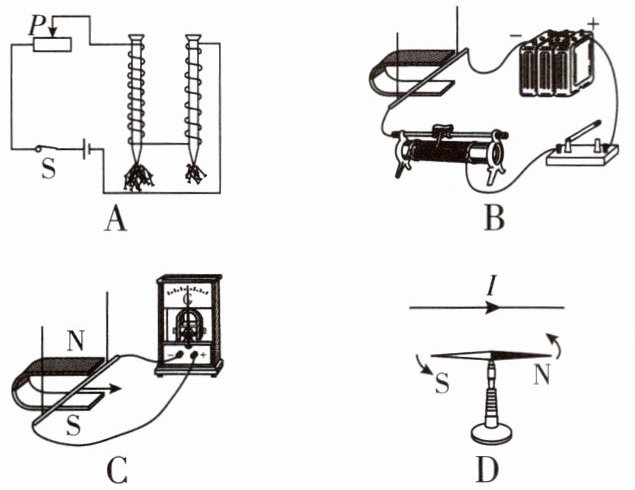

1. 图A：两个匝数不同的电磁铁串联，电流相同，探究电磁铁磁性强弱与线圈匝数的关系，属于电流的磁效应的应用，不符合题意；
2. 图B：装置中有电源，通电后导体在磁场中受力运动，是电动机的工作原理，将电能转化为机械能，不符合题意；
3. 图C：装置无电源，有灵敏电流计，当导体棒切割磁感线时产生感应电流，是电磁感应现象，将机械能转化为电能，与题目中能量回收的原理一致，符合题意；
4. 图D：是奥斯特实验，说明通电导体周围存在磁场（电流的磁效应），不符合题意。
综上，答案为C。
【答案】C
【知识点】电磁感应、电流的磁效应、磁场对通电导体的作用
【点评】本题考查电磁学核心实验的区分，需掌握各实验的装置特征、原理及能量转化，是中考基础题型，侧重对实验原理的理解。
【难度系数】0.5
首先明确题目中新能源汽车能量回收的工作原理是电磁感应现象：闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流，将机械能转化为电能。接下来逐一分析四个实验装置的原理，找出与电磁感应原理一致的选项。
【解析】
1. 图A：两个匝数不同的电磁铁串联，电流相同，探究电磁铁磁性强弱与线圈匝数的关系，属于电流的磁效应的应用，不符合题意；
2. 图B：装置中有电源，通电后导体在磁场中受力运动，是电动机的工作原理，将电能转化为机械能，不符合题意；
3. 图C：装置无电源，有灵敏电流计，当导体棒切割磁感线时产生感应电流，是电磁感应现象，将机械能转化为电能，与题目中能量回收的原理一致，符合题意；
4. 图D：是奥斯特实验，说明通电导体周围存在磁场（电流的磁效应），不符合题意。
综上，答案为C。
【答案】C
【知识点】电磁感应、电流的磁效应、磁场对通电导体的作用
【点评】本题考查电磁学核心实验的区分，需掌握各实验的装置特征、原理及能量转化，是中考基础题型，侧重对实验原理的理解。
【难度系数】0.5
7.如图所示为实验室常用电流表的内部结构图。多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连。当线圈中有电流通过时，它受力转动带动指针偏转，便可显示出电流的大小。下列与此工作原理相同的电器设备是（
A.电烙铁
B.电铃
C.发电机
D.电动机
D
）A.电烙铁
B.电铃
C.发电机
D.电动机
答案
7.D
解析
【分析】首先明确电流表的工作原理：题目中电流表内部的多匝线圈悬置在磁体两极间，当线圈通电流时，受力转动带动指针偏转，其原理是通电导体在磁场中受到力的作用。接下来分析各选项的工作原理：A选项电烙铁利用电流的热效应工作；B选项电铃利用电流的磁效应（电磁铁）工作；C选项发电机利用电磁感应现象工作；D选项电动机利用通电导体在磁场中受力转动的原理工作，与电流表原理相同，据此得出答案。
【解析】电流表的工作原理是通电线圈在磁场中受力转动。逐一分析选项：
A. 电烙铁：利用电流的热效应，将电能转化为内能，不符合题意；
B. 电铃：利用电流的磁效应，通过电磁铁的通断控制工作，不符合题意；
C. 发电机：利用电磁感应现象，将机械能转化为电能，不符合题意；
D. 电动机：利用通电线圈在磁场中受力转动的原理，将电能转化为机械能，与电流表工作原理一致，符合题意。
因此答案选D。
【答案】D
【知识点】通电导体在磁场中受力、电流的磁效应、电磁感应
【点评】本题考查常见电器设备的工作原理，需区分电流的热效应、磁效应、电磁感应、通电导体在磁场受力等电磁学基础概念，属于基础题型，难度适中。
【难度系数】0.4
【解析】电流表的工作原理是通电线圈在磁场中受力转动。逐一分析选项：
A. 电烙铁：利用电流的热效应，将电能转化为内能，不符合题意；
B. 电铃：利用电流的磁效应，通过电磁铁的通断控制工作，不符合题意；
C. 发电机：利用电磁感应现象，将机械能转化为电能，不符合题意；
D. 电动机：利用通电线圈在磁场中受力转动的原理，将电能转化为机械能，与电流表工作原理一致，符合题意。
因此答案选D。
【答案】D
【知识点】通电导体在磁场中受力、电流的磁效应、电磁感应
【点评】本题考查常见电器设备的工作原理，需区分电流的热效应、磁效应、电磁感应、通电导体在磁场受力等电磁学基础概念，属于基础题型，难度适中。
【难度系数】0.4
8.(双选)如图,某同学自制了一个扬声器,将线圈紧密粘贴在纸杯底部,在线圈上方放置一个强磁体,在线圈中通入交变电流后,纸杯振动发声。下列说法正确的是(
)
A.该扬声器与电动机的工作原理相同
B.磁场对线圈的力的方向随电流方向改变而改变
C.线圈带动纸杯振动是电磁感应现象
D.线圈中的电流不会产生磁场
)A.该扬声器与电动机的工作原理相同
B.磁场对线圈的力的方向随电流方向改变而改变
C.线圈带动纸杯振动是电磁感应现象
D.线圈中的电流不会产生磁场
答案
8.AB
解析
【分析】
要解决这道题，需明确扬声器的工作原理，结合电磁学相关知识点逐一分析选项：首先回忆扬声器的结构与工作过程：线圈通入交变电流后，在上方强磁体的磁场中受力，因电流方向不断变化，受力方向也变化，带动纸杯振动发声。再对比各选项涉及的原理：电动机利用通电导体在磁场中受力运动，电磁感应是发电机原理，电流通过导体产生磁场是电流的磁效应，据此判断选项对错。
【解析】
A选项：电动机的工作原理是通电导体在磁场中受到力的作用，扬声器的线圈在磁场中受力振动，二者原理相同，故A正确；
B选项：磁场对通电导体的作用力方向与电流方向、磁场方向有关，本题中磁场方向固定，线圈通入的是交变电流，电流方向不断改变，因此磁场对线圈的力的方向随电流方向改变而改变，故B正确；
C选项：线圈带动纸杯振动是磁场对电流的作用，属于通电导体在磁场中受力，而电磁感应现象是闭合电路的一部分导体切割磁感线产生感应电流（发电机原理），二者不同，故C错误；
D选项：根据电流的磁效应，通电线圈周围会产生磁场，故D错误。综上，正确选项为AB。
【答案】
AB
【知识点】
磁场对电流的作用、电动机原理、电流的磁效应
【点评】
本题考查扬声器的工作原理，需准确区分电动机与发电机的原理，掌握电流的磁效应，属于电磁学基础应用题目，难度适中。
【难度系数】
0.6
要解决这道题，需明确扬声器的工作原理，结合电磁学相关知识点逐一分析选项：首先回忆扬声器的结构与工作过程：线圈通入交变电流后，在上方强磁体的磁场中受力，因电流方向不断变化，受力方向也变化，带动纸杯振动发声。再对比各选项涉及的原理：电动机利用通电导体在磁场中受力运动，电磁感应是发电机原理，电流通过导体产生磁场是电流的磁效应，据此判断选项对错。
【解析】
A选项：电动机的工作原理是通电导体在磁场中受到力的作用，扬声器的线圈在磁场中受力振动，二者原理相同，故A正确；
B选项：磁场对通电导体的作用力方向与电流方向、磁场方向有关，本题中磁场方向固定，线圈通入的是交变电流，电流方向不断改变，因此磁场对线圈的力的方向随电流方向改变而改变，故B正确；
C选项：线圈带动纸杯振动是磁场对电流的作用，属于通电导体在磁场中受力，而电磁感应现象是闭合电路的一部分导体切割磁感线产生感应电流（发电机原理），二者不同，故C错误；
D选项：根据电流的磁效应，通电线圈周围会产生磁场，故D错误。综上，正确选项为AB。
【答案】
AB
【知识点】
磁场对电流的作用、电动机原理、电流的磁效应
【点评】
本题考查扬声器的工作原理，需准确区分电动机与发电机的原理，掌握电流的磁效应，属于电磁学基础应用题目，难度适中。
【难度系数】
0.6

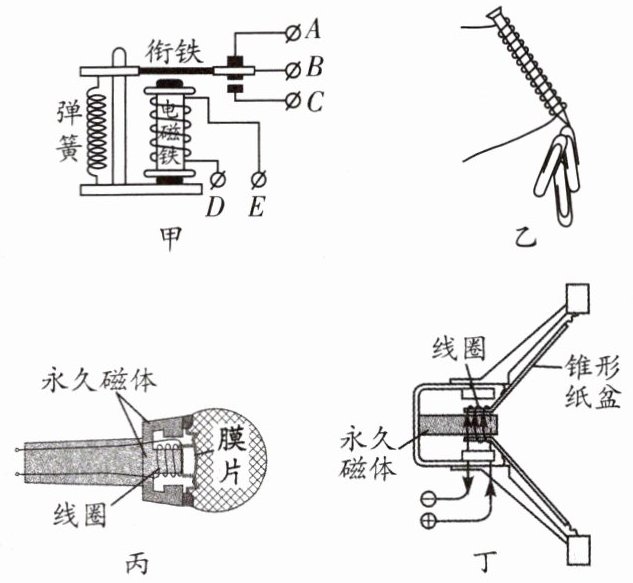

9.电和磁的关系可以理解为“电生磁”和“磁生电”,下列几个装置都与这一关系有关,其中正确的说法是（
A.图甲,当电磁继电器线圈通以额定电流时,接线柱AB接通
B.图乙,绕在铁钉上的线圈中通过的电流越大,能吸引的回形针数量越多
C.图丙,动圈式话筒的工作原理与电动机的工作原理相同
D.图丁,扬声器是利用电磁感应原理工作的
B
）A.图甲,当电磁继电器线圈通以额定电流时,接线柱AB接通
B.图乙,绕在铁钉上的线圈中通过的电流越大,能吸引的回形针数量越多
C.图丙,动圈式话筒的工作原理与电动机的工作原理相同
D.图丁,扬声器是利用电磁感应原理工作的
答案
9.B
解析
【分析】要判断各选项的正误，需明确每个装置对应的电与磁相关原理：电磁继电器利用电流的磁效应，电磁铁磁性强弱与电流大小有关，动圈式话筒基于电磁感应，扬声器基于通电导体在磁场中受力。需逐一分析选项，排除错误说法。
【解析】
选项A：图甲是电磁继电器，当线圈通额定电流时，电磁铁产生磁性，吸引衔铁向下，此时接线柱BC接通，AB断开，因此A错误。
选项B：图乙是电磁铁，在匝数和铁芯不变的情况下，电流越大，电磁铁的磁性越强，能吸引的回形针数量越多，因此B正确。
选项C：图丙是动圈式话筒，工作原理是电磁感应现象（属于发电机原理）；而电动机的原理是通电导体在磁场中受力运动，二者原理不同，因此C错误。
选项D：图丁是扬声器，工作时线圈中通过变化的电流，在永久磁体的磁场中受变化的力，带动纸盆振动发声，原理是通电导体在磁场中受力运动，并非电磁感应原理，因此D错误。
【答案】B
【知识点】电磁铁磁性、电磁感应、通电导体在磁场中受力
【点评】本题考查电与磁相关装置的工作原理，需准确区分电磁感应、电流的磁效应、通电导体在磁场中受力等物理规律，是中等难度的基础题。
【难度系数】0.5
【解析】
选项A：图甲是电磁继电器，当线圈通额定电流时，电磁铁产生磁性，吸引衔铁向下，此时接线柱BC接通，AB断开，因此A错误。
选项B：图乙是电磁铁，在匝数和铁芯不变的情况下，电流越大，电磁铁的磁性越强，能吸引的回形针数量越多，因此B正确。
选项C：图丙是动圈式话筒，工作原理是电磁感应现象（属于发电机原理）；而电动机的原理是通电导体在磁场中受力运动，二者原理不同，因此C错误。
选项D：图丁是扬声器，工作时线圈中通过变化的电流，在永久磁体的磁场中受变化的力，带动纸盆振动发声，原理是通电导体在磁场中受力运动，并非电磁感应原理，因此D错误。
【答案】B
【知识点】电磁铁磁性、电磁感应、通电导体在磁场中受力
【点评】本题考查电与磁相关装置的工作原理，需准确区分电磁感应、电流的磁效应、通电导体在磁场中受力等物理规律，是中等难度的基础题。
【难度系数】0.5

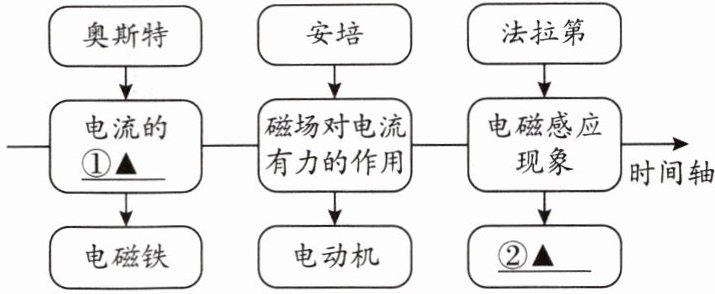

1.(2025·苏州改编)以下是电与磁相关知识的结构图,请你补充完整。
①
②
①
磁效应
。②
发电机
。答案
1.磁效应 发电机
解析
【分析】
要补充结构图中的内容，需结合电与磁的物理学史及相关应用知识：奥斯特实验揭示了电流的磁效应，其应用是电磁铁；法拉第发现电磁感应现象，该现象的应用是发电机，据此可确定①②的内容。
【解析】
1. 确定①：奥斯特实验证明电流周围存在磁场，这一现象称为电流的磁效应，电流磁效应的典型应用是电磁铁，因此①处填磁效应。
2. 确定②：法拉第发现电磁感应现象，根据电磁感应原理制成了发电机，因此②处填发电机。
【答案】
①磁效应；②发电机
【知识点】
电流的磁效应；电磁感应；发电机原理
【点评】
本题考查电与磁的基础物理学史及对应应用，属于识记类基础题，需准确记忆物理学家的贡献和相关装置的原理。
【难度系数】
0.8
要补充结构图中的内容，需结合电与磁的物理学史及相关应用知识：奥斯特实验揭示了电流的磁效应，其应用是电磁铁；法拉第发现电磁感应现象，该现象的应用是发电机，据此可确定①②的内容。
【解析】
1. 确定①：奥斯特实验证明电流周围存在磁场，这一现象称为电流的磁效应，电流磁效应的典型应用是电磁铁，因此①处填磁效应。
2. 确定②：法拉第发现电磁感应现象，根据电磁感应原理制成了发电机，因此②处填发电机。
【答案】
①磁效应；②发电机
【知识点】
电流的磁效应；电磁感应；发电机原理
【点评】
本题考查电与磁的基础物理学史及对应应用，属于识记类基础题，需准确记忆物理学家的贡献和相关装置的原理。
【难度系数】
0.8
