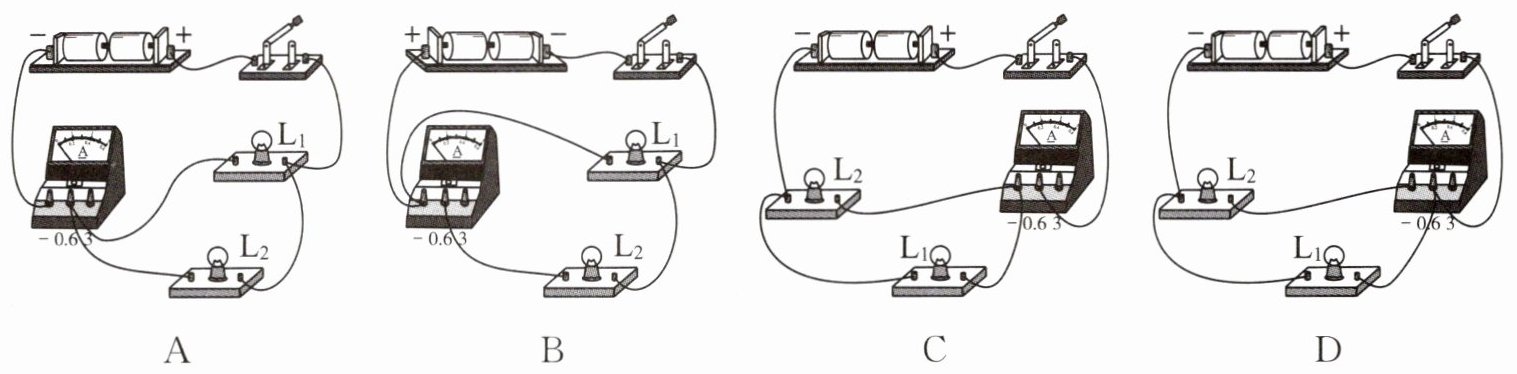

跟踪训练1 在练习使用电流表测量电流时，小明连接了如图所示的电路，其中能够直接测出通过灯$\mathrm{L}_2$电流的电路是（）

A
B
C
D

D
解析 A、C 两图中，去掉电流表，整个电路均与电源断开，由此可知电流表串联在干路中，测量干路中的电流，A、C 不符合题意。B 图中，去掉电流表，灯 $\mathrm{L}_2$ 不能工作，说明电流表与 $\mathrm{L}_2$ 串联，但电流表的正负接线柱接反了，不能测出通过灯 $\mathrm{L}_2$ 的电流，B 不符合题意。D 图中，电流表与灯 $\mathrm{L}_2$ 串联，电流从标识“$+$”号接线柱流进，再从标识“$-$”号接线柱流出，可以测出灯 $\mathrm{L}_2$ 的电流，D 符合题意。
