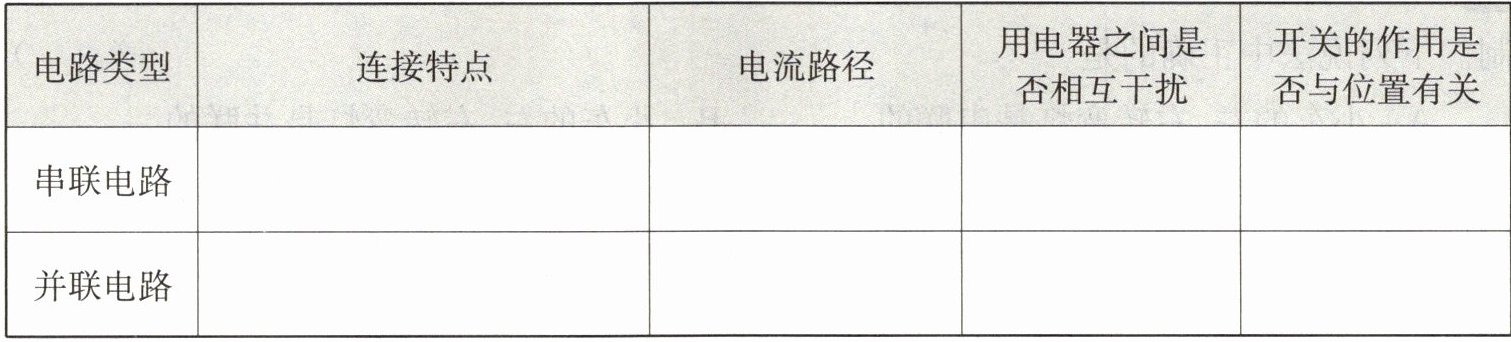

6 在课堂中我们通过实验探究了串联、并联电路的特点，请你进行回顾与整理，完成下表的填写。
| 电路类型 | 连接特点 | 电流路径 | 用电器之间是否相互干扰 | 开关的作用是否与位置有关 |
| 串联电路 | | | | |
| 并联电路 | | | | |

| 电路类型 | 连接特点 | 电流路径 | 用电器之间是否相互干扰 | 开关的作用是否与位置有关 |
| --- | --- | --- | --- | --- |
| 串联电路 | 用电器顺次连接 | 只有一条 | 是 | 否 |
| 并联电路 | 用电器并列连接在电路中某两点 | 有两条或多条 | 否 | 是 |

【分析】
本题考查串联、并联电路的基本特点，需回忆课堂实验中探究的两种电路在连接方式、电流路径、用电器相互影响情况、开关作用等方面的区别，对应填写表格内容即可。
【解析】
根据串联和并联电路的特点，逐一填写表格：
1. 串联电路：
连接特点：用电器顺次连接；
电流路径：只有一条；
用电器之间是否相互干扰：是；
开关的作用是否与位置有关：否。
2. 并联电路：
连接特点：用电器并列连接在电路中某两点；
电流路径：有两条或多条；
用电器之间是否相互干扰：否；
开关的作用是否与位置有关：是。
【答案】
| 电路类型 | 连接特点 | 电流路径 | 用电器之间是否相互干扰 | 开关的作用是否与位置有关 |
| --- | --- | --- | --- | --- |
| 串联电路 | 用电器顺次连接 | 只有一条 | 是 | 否 |
| 并联电路 | 用电器并列连接在电路中某两点 | 有两条或多条 | 否 | 是 |
【知识点】
串联电路特点、并联电路特点
【点评】
本题是电学入门的基础题型，考查串联和并联电路的核心区别，属于需要准确记忆的知识点，难度较低。
【难度系数】
0.8

7 如图所示，某手机移动电源（俗称充电宝）有两个输出端，通过充电线可以单独或同时为手机充电，这两个输出端的连接方式是（选填“串联”或“并联”）。用移动电源为手机充电时，手机相当于电路中的，移动电源与手机的连接方式是（选填“串联”或“并联”）。 第7题图

并联 用电器 串联

【分析】要判断电路连接方式，需依据串并联电路的特点：并联电路中各支路用电器独立工作、互不影响，串联电路中各用电器互相影响；同时明确电路中各元件的作用，消耗电能的是用电器，电流依次经过元件的是串联连接。
【解析】1. 两个输出端可单独或同时为手机充电，说明各输出端的工作互不影响，符合并联电路的特点，因此两个输出端是并联。2. 用移动电源为手机充电时，手机消耗电能，在电路中相当于用电器。3. 移动电源给手机充电时，电流从移动电源流出，依次经过充电线、手机，回到移动电源，电流只有一条路径，因此移动电源与手机是串联。
【答案】并联 用电器 串联
【知识点】电路连接方式、电路元件作用
【点评】本题结合生活中充电宝的实例，考查串并联电路的特点及电路元件的判断，属于基础知识点应用，难度较低。
【难度系数】0.3

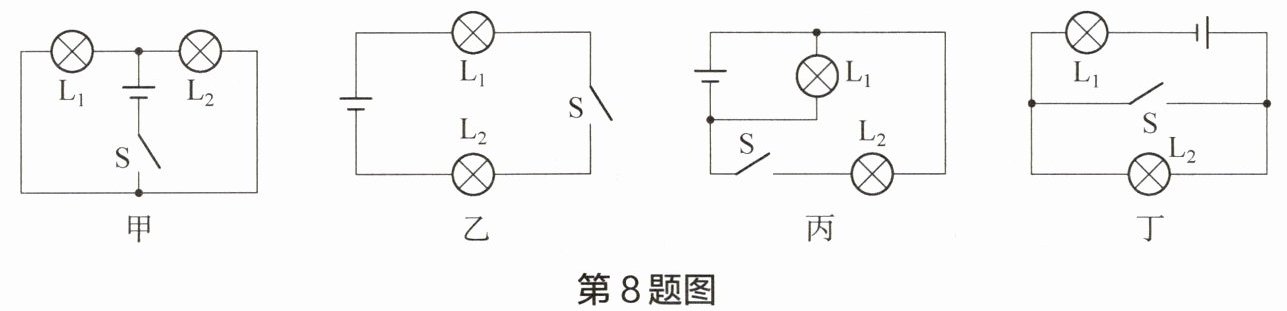

8 根据如图所示的甲、乙、丙、丁四个电路，回答下列问题。

（1）开关S闭合后，属于串联电路的是，属于并联电路的是。
（2）开关S只能控制一盏灯开或关的是，能够同时控制两盏灯开或关的是。

(1) 乙 甲、丙 (2) 丙、丁 甲、乙

【分析】
要判断电路类型及开关的控制作用，需依据电流路径：串联电路电流只有一条路径，元件依次连接；并联电路电流有多条路径，元件并列连接。开关在干路时控制所有用电器，在支路时仅控制所在支路的用电器。逐个分析四图：
1. 甲图：开关S闭合后，电流从电源正极流出，分为两条支路，一条经L1回负极，另一条经L2、S回负极，电流有两条路径，属于并联；S在干路，同时控制两灯。
2. 乙图：开关S闭合后，电流从电源正极流出，依次经L1、S、L2回负极，电流只有一条路径，属于串联；S在干路，同时控制两灯。
3. 丙图：开关S闭合后，电流分为两条支路，一条经L1回负极，另一条经L2、S回负极，属于并联；S在L2支路，仅控制L2。
4. 丁图：开关S闭合后，电流分为两条支路，一条经L1回负极，另一条经S、L2回负极，属于并联；S在L2支路，仅控制L2。
【解析】
（1）串联电路电流仅一条路径，乙图符合该特点，故为串联；并联电路电流有多条独立路径，甲、丙图均满足，故为并联。
（2）开关仅控制一盏灯，说明开关在该灯的支路，丙、丁图中S均在L2支路，故符合；开关同时控制两灯，说明开关在干路，甲、乙图中S在干路，故符合。
【答案】
(1) 乙；甲、丙 (2) 丙、丁；甲、乙
【知识点】
串联电路、并联电路、开关的作用
【点评】
本题考查串并联电路的判断及开关的控制作用，核心是明确电流路径与开关位置的关系，属于电路基础题，需仔细分析各电路的电流走向。
【难度系数】
0.5

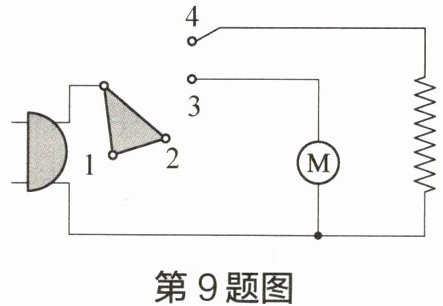

9 如图所示是生活中常用的电吹风的电路图，其中电热丝通电时会发热，电动机通电会送风。请根据电路图回答下列问题：
（1）吹冷风，开关应与触点接触；
（2）吹热风，开关应与触点接触；
（3）开关与触点1、2接触，电吹风（选填“工作”或“不工作”）；
（4）开关与触点3、4接触，电动机与电热丝联。

(1) 2、3 (2) 3、4 (3) 不工作 (4) 并

【分析】
要解决这道题，需结合电吹风的工作原理（电动机送风、电热丝发热），分析电路图中开关不同触点接触时的电路通断和用电器工作状态：吹冷风仅电动机工作，吹热风需电动机和电热丝同时工作，开关接1、2时电路断路，接3、4时判断用电器连接方式。
【解析】
（1）吹冷风时，仅电动机工作，电热丝不工作。开关与触点2、3接触时，电流仅通过电动机所在支路，电热丝支路未接通，仅电动机运转，吹冷风；
（2）吹热风时，电动机和电热丝都工作。开关与触点3、4接触时，电流分为两条独立路径，分别通过电动机和电热丝，两者同时工作，吹热风；
（3）开关与触点1、2接触时，电路处于断路状态，无电流通过，因此电吹风不工作；
（4）开关与触点3、4接触时，电动机和电热丝两端均接在电源两端，电流有两条独立路径，故两者为并联。
【答案】
(1) 2、3 (2) 3、4 (3) 不工作 (4) 并
【知识点】
电路串并联判断、电路通断分析
【点评】
本题结合生活中常见的电吹风电路，考察基础电路知识的应用，贴近生活实际，是对串并联电路和电路状态的简单考察。
【难度系数】
0.6
