8. 如图所示的电路中,当开关S闭合时,灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$组成的电路为并联电路的是 （$\boldsymbol{}$）
答案
8.B
解析
【分析】要判断开关闭合后$\mathrm{L}_{1}$、$\mathrm{L}_{2}$是否组成并联电路，需依据并联电路的核心特点：电流从电源正极流出后存在两条及以上独立路径，各用电器两端分别连接在公共节点上。我们通过逐个分析选项的电流路径来确定答案。
【解析】
选项A：开关$\mathrm{S}$闭合后，电流路径为：电源正极→$\mathrm{S}$→$\mathrm{L}_{2}$→$\mathrm{L}_{1}$→电源负极，仅一条电流路径，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$为串联电路，不符合要求。
选项B：开关$\mathrm{S}$闭合后，电流从电源正极流出后分为两条支路：一条经过$\mathrm{L}_{1}$，另一条经过$\mathrm{L}_{2}$，两条支路汇合后回到电源负极，存在两条独立电流路径，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$两端分别连接，属于并联电路，符合要求。
选项C：开关$\mathrm{S}$闭合后，$\mathrm{L}_{2}$被导线短路，电流仅经过$\mathrm{L}_{1}$，仅一个用电器工作，不是并联电路。
选项D：开关$\mathrm{S}$闭合后，电流路径为：电源正极→$\mathrm{S}$→$\mathrm{L}_{2}$→$\mathrm{L}_{1}$→电源负极，仅一条电流路径，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$为串联电路，不符合要求。
【答案】B
【知识点】并联电路、串联电路、电路识别
【点评】本题考查并联电路的判断，核心是区分串并联电路的电流路径，属于电路基础题型，需掌握串并联电路的基本特点。
【难度系数】0.7
【解析】
选项A：开关$\mathrm{S}$闭合后，电流路径为：电源正极→$\mathrm{S}$→$\mathrm{L}_{2}$→$\mathrm{L}_{1}$→电源负极，仅一条电流路径，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$为串联电路，不符合要求。
选项B：开关$\mathrm{S}$闭合后，电流从电源正极流出后分为两条支路：一条经过$\mathrm{L}_{1}$，另一条经过$\mathrm{L}_{2}$，两条支路汇合后回到电源负极，存在两条独立电流路径，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$两端分别连接，属于并联电路，符合要求。
选项C：开关$\mathrm{S}$闭合后，$\mathrm{L}_{2}$被导线短路，电流仅经过$\mathrm{L}_{1}$，仅一个用电器工作，不是并联电路。
选项D：开关$\mathrm{S}$闭合后，电流路径为：电源正极→$\mathrm{S}$→$\mathrm{L}_{2}$→$\mathrm{L}_{1}$→电源负极，仅一条电流路径，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$为串联电路，不符合要求。
【答案】B
【知识点】并联电路、串联电路、电路识别
【点评】本题考查并联电路的判断，核心是区分串并联电路的电流路径，属于电路基础题型，需掌握串并联电路的基本特点。
【难度系数】0.7

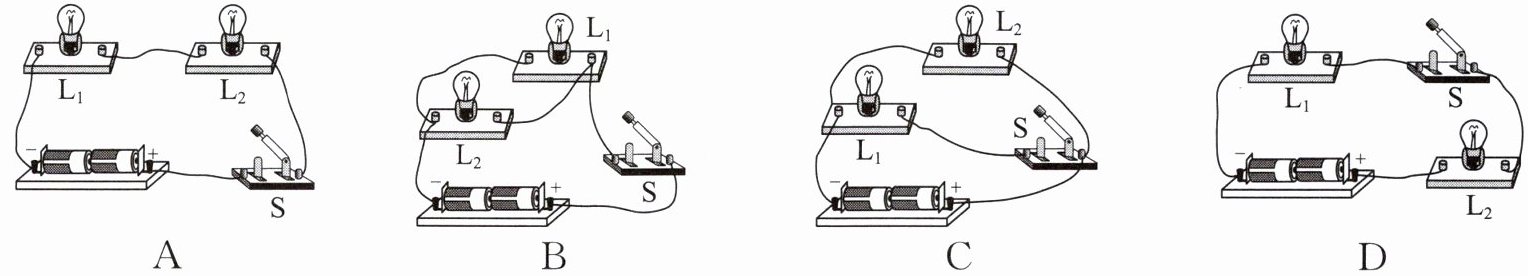

9.如图所示的电路中,开关能够同时控制两盏灯,且两盏灯的发光情况互不影响的是 （
B
）答案
9.B
解析
【分析】要选出符合要求的电路，需明确题目条件：开关同时控制两盏灯，且两灯发光互不影响，说明两灯为并联电路，开关应位于干路。接下来逐一分析各选项的电路连接方式：
1. 选项A：电流只有一条路径，依次经过L₁、L₂，属于串联电路，两灯工作时互相影响，不符合要求；
2. 选项B：电流从电源正极出发，经开关后分为两条支路，分别通过L₁和L₂，再汇合回到电源负极，是并联电路，开关在干路，可同时控制两灯，且两灯并联时工作互不影响，符合要求；
3. 选项C：开关仅与L₂所在支路相连，只能控制L₂，无法控制L₁，不满足“开关同时控制两盏灯”的条件；
4. 选项D：电流只有一条路径，依次经过L₁、开关、L₂，属于串联电路，两灯工作时互相影响，不符合要求。
【解析】根据题目要求，需满足“开关同时控制两灯、两灯互不影响”，即电路为并联且开关在干路：
A是串联电路，两灯互相影响，排除；
B是并联电路，开关在干路，同时控制两灯，两灯工作互不影响，符合条件；
C中开关仅控制L₂，无法控制L₁，排除；
D是串联电路，两灯互相影响，排除。因此正确答案为B。
【答案】B
【知识点】并联电路、电路连接
【点评】本题考查电路连接方式的判断，需掌握串并联电路的特点及开关的控制作用，属于基础电路题。
【难度系数】0.5
1. 选项A：电流只有一条路径，依次经过L₁、L₂，属于串联电路，两灯工作时互相影响，不符合要求；
2. 选项B：电流从电源正极出发，经开关后分为两条支路，分别通过L₁和L₂，再汇合回到电源负极，是并联电路，开关在干路，可同时控制两灯，且两灯并联时工作互不影响，符合要求；
3. 选项C：开关仅与L₂所在支路相连，只能控制L₂，无法控制L₁，不满足“开关同时控制两盏灯”的条件；
4. 选项D：电流只有一条路径，依次经过L₁、开关、L₂，属于串联电路，两灯工作时互相影响，不符合要求。
【解析】根据题目要求，需满足“开关同时控制两灯、两灯互不影响”，即电路为并联且开关在干路：
A是串联电路，两灯互相影响，排除；
B是并联电路，开关在干路，同时控制两灯，两灯工作互不影响，符合条件；
C中开关仅控制L₂，无法控制L₁，排除；
D是串联电路，两灯互相影响，排除。因此正确答案为B。
【答案】B
【知识点】并联电路、电路连接
【点评】本题考查电路连接方式的判断，需掌握串并联电路的特点及开关的控制作用，属于基础电路题。
【难度系数】0.5
10. 如图所示为某宾馆的房卡.只有把房卡插入槽中,房间内的灯和插座才有电.房卡的作用相当于一个开关接在房间电路的
干
路上;房间的电灯、电视机等用电器是并联
（填“串联”或“并联”）的;开关与被控制的电灯是串联
（填“串联”或“并联”）的.答案
10.干 并联 串联
解析
【分析】本题结合宾馆房卡的实际场景，考查家庭电路的相关知识。解题思路：首先，房卡能控制整个房间电路的通断，说明它相当于干路开关；其次，家庭电路中各用电器需独立工作、互不影响，因此用电器间为并联；最后，开关要控制用电器，必须与用电器串联才能实现通断控制。
【解析】1. 房卡的作用：只有插入房卡，房间内的灯和插座才有电，说明房卡控制整个房间的电路，相当于接在干路上的开关，故第一空填“干”；2. 房间内的电灯、电视机等用电器，工作时互不影响（如电灯工作时电视机可独立使用），根据并联电路“各用电器独立工作、互不影响”的特点，可知它们是并联的，故第二空填“并联”；3. 开关要控制被控制的电灯，需与电灯串联，这样开关闭合时电灯通电工作，断开时电灯断电停止，故第三空填“串联”。
【答案】干 并联 串联
【知识点】家庭电路、串并联电路特点、开关的连接
【点评】本题以生活中的宾馆房卡为载体，考查家庭电路的基本连接知识，贴近生活实际，难度适中，能帮助学生将物理知识与生活场景结合理解。
【难度系数】0.6
【解析】1. 房卡的作用：只有插入房卡，房间内的灯和插座才有电，说明房卡控制整个房间的电路，相当于接在干路上的开关，故第一空填“干”；2. 房间内的电灯、电视机等用电器，工作时互不影响（如电灯工作时电视机可独立使用），根据并联电路“各用电器独立工作、互不影响”的特点，可知它们是并联的，故第二空填“并联”；3. 开关要控制被控制的电灯，需与电灯串联，这样开关闭合时电灯通电工作，断开时电灯断电停止，故第三空填“串联”。
【答案】干 并联 串联
【知识点】家庭电路、串并联电路特点、开关的连接
【点评】本题以生活中的宾馆房卡为载体，考查家庭电路的基本连接知识，贴近生活实际，难度适中，能帮助学生将物理知识与生活场景结合理解。
【难度系数】0.6
11.如图所示的电路叫
并联
电路,图中开关$\mathrm{S}_{1}$用来控制L₁
,开关$\mathrm{S}_{2}$用来控制L₂
,而开关$\mathrm{S}$接在干
路上,它可以同时控制L₁和L₂
.答案
11.并联 L₁ L₂ 干 L₁和L₂
解析
【分析】
要判断电路类型，需先分析电流路径：电流从电源正极流出，经开关S后分为两条支路，一条经S₁、L₁回到负极，另一条经S₂、L₂回到负极，因此该电路为并联电路。支路开关仅控制所在支路的用电器，干路开关控制整个电路，据此判断各开关的控制对象。
【解析】
1. 电路类型：电流有两条独立路径，L₁与L₂并列连接，属于并联电路；
2. 开关作用：S₁与L₁在同一条支路，控制L₁；S₂与L₂在同一条支路，控制L₂；开关S在干路（总电流路径），可同时控制L₁和L₂。
【答案】
并联；L₁；L₂；干；L₁和L₂
【知识点】
并联电路；电路开关的作用
【点评】
本题考查并联电路的判断及开关的控制作用，属于电路基础题，需明确支路与干路的区别，难度较低。
【难度系数】
0.8
要判断电路类型，需先分析电流路径：电流从电源正极流出，经开关S后分为两条支路，一条经S₁、L₁回到负极，另一条经S₂、L₂回到负极，因此该电路为并联电路。支路开关仅控制所在支路的用电器，干路开关控制整个电路，据此判断各开关的控制对象。
【解析】
1. 电路类型：电流有两条独立路径，L₁与L₂并列连接，属于并联电路；
2. 开关作用：S₁与L₁在同一条支路，控制L₁；S₂与L₂在同一条支路，控制L₂；开关S在干路（总电流路径），可同时控制L₁和L₂。
【答案】
并联；L₁；L₂；干；L₁和L₂
【知识点】
并联电路；电路开关的作用
【点评】
本题考查并联电路的判断及开关的控制作用，属于电路基础题，需明确支路与干路的区别，难度较低。
【难度系数】
0.8
12.学了关于“电路连接的基本方式”后，小明同学想弄清楚家里电冰箱的压缩机和电冰箱里的照明灯是如何连接的.请你帮助他设计一个简单的判断方法：
将电冰箱照明灯取下,观察压缩机是否工作.若压缩机继续工作,说明两者并联;若压缩机停止工作,说明两者串联
.答案
12.将电冰箱照明灯取下,观察压缩机是否工作.若压缩机继续工作,说明两者并联;若压缩机停止工作,说明两者串联
解析
【分析】首先回忆电路的两种基本连接方式：串联和并联。串联电路中各用电器相互影响，一处断开整个电路停止工作；并联电路中各支路用电器独立工作、互不影响。要判断冰箱压缩机和照明灯的连接方式，可利用串并联电路的这一核心特点，通过断开其中一个用电器，观察另一个的工作状态来推导连接方式。
【解析】根据串并联电路的特点：串联电路用电器相互影响，并联电路用电器互不影响。具体操作：取下电冰箱的照明灯，观察压缩机是否工作。若压缩机继续工作，说明照明灯和压缩机工作互不影响，为并联；若压缩机停止工作，说明两者互相影响，为串联。
【答案】将电冰箱照明灯取下,观察压缩机是否工作.若压缩机继续工作,说明两者并联;若压缩机停止工作,说明两者串联
【知识点】串并联电路的特点、电路连接的基本方式
【点评】本题结合生活实际，考查串并联电路的判断方法，利用串并联电路的核心特性设计实验，体现了物理知识在生活中的应用，属于基础应用类题目，难度适中。
【难度系数】0.7
【解析】根据串并联电路的特点：串联电路用电器相互影响，并联电路用电器互不影响。具体操作：取下电冰箱的照明灯，观察压缩机是否工作。若压缩机继续工作，说明照明灯和压缩机工作互不影响，为并联；若压缩机停止工作，说明两者互相影响，为串联。
【答案】将电冰箱照明灯取下,观察压缩机是否工作.若压缩机继续工作,说明两者并联;若压缩机停止工作,说明两者串联
【知识点】串并联电路的特点、电路连接的基本方式
【点评】本题结合生活实际，考查串并联电路的判断方法，利用串并联电路的核心特性设计实验，体现了物理知识在生活中的应用，属于基础应用类题目，难度适中。
【难度系数】0.7
13.家里浴室装有排气扇和照明灯,在使用时,有时需要独立工作,有时需要同时工作,下列图中符合上述要求的电路图是（
A
）答案
13.A
解析
【分析】
要解决此题，需明确题目要求：排气扇（电动机M）和照明灯能独立工作、也能同时工作，说明两者应为并联关系，且各自支路需有独立开关控制，这样才能分别控制通断，实现独立或同时工作。接下来逐一分析各选项的电路结构是否符合要求。
【解析】
选项A：灯泡与开关S₁串联组成一条支路，电动机M与开关S₂串联组成另一条支路，两条支路并联在电源两端。闭合S₁时，只有照明灯工作；闭合S₂时，只有排气扇工作；同时闭合S₁、S₂时，两者同时工作，完全符合题目要求。
选项B：开关S₁在干路，控制整个电路；灯泡所在支路无开关，无法独立控制照明灯，不符合要求。
选项C：电动机M直接并联在电源两端，无开关控制，无法独立控制排气扇，不符合要求。
选项D：电动机M在干路，开关S₁控制整个电路，排气扇无法独立工作，不符合要求。
【答案】
A
【知识点】
并联电路、开关的作用
【点评】
本题考查根据用电器的工作要求设计电路，核心是理解并联电路中各支路独立工作的特点，需准确判断开关位置对用电器控制的影响，属于电路基础应用题型。
【难度系数】
0.6
要解决此题，需明确题目要求：排气扇（电动机M）和照明灯能独立工作、也能同时工作，说明两者应为并联关系，且各自支路需有独立开关控制，这样才能分别控制通断，实现独立或同时工作。接下来逐一分析各选项的电路结构是否符合要求。
【解析】
选项A：灯泡与开关S₁串联组成一条支路，电动机M与开关S₂串联组成另一条支路，两条支路并联在电源两端。闭合S₁时，只有照明灯工作；闭合S₂时，只有排气扇工作；同时闭合S₁、S₂时，两者同时工作，完全符合题目要求。
选项B：开关S₁在干路，控制整个电路；灯泡所在支路无开关，无法独立控制照明灯，不符合要求。
选项C：电动机M直接并联在电源两端，无开关控制，无法独立控制排气扇，不符合要求。
选项D：电动机M在干路，开关S₁控制整个电路，排气扇无法独立工作，不符合要求。
【答案】
A
【知识点】
并联电路、开关的作用
【点评】
本题考查根据用电器的工作要求设计电路，核心是理解并联电路中各支路独立工作的特点，需准确判断开关位置对用电器控制的影响，属于电路基础应用题型。
【难度系数】
0.6

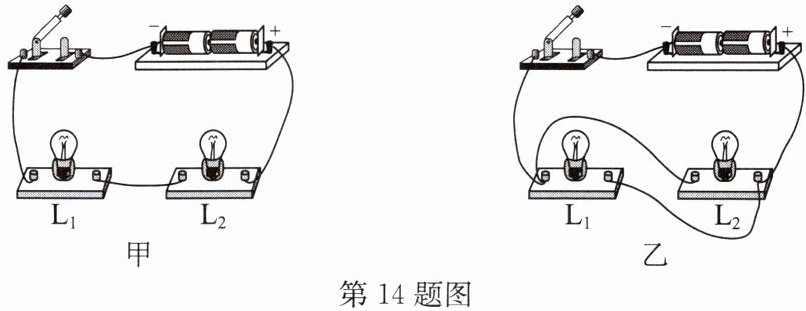

14.将两只灯泡分别接在如图所示的甲、乙两个电路中,以下实验现象不可能产生的是 （
A.在甲电路中,当$\mathrm{L}_{1}$和$\mathrm{L}_{2}$都发光时,取下$\mathrm{L}_{1}$后,$\mathrm{L}_{2}$会熄灭
B.在甲电路中用导线连接$\mathrm{L}_{1}$的两个接线柱,接通电路后,$\mathrm{L}_{1}$不发光,$\mathrm{L}_{2}$发光
C.在乙电路中,当$\mathrm{L}_{1}$和$\mathrm{L}_{2}$都发光时,取下$\mathrm{L}_{1}$后,$\mathrm{L}_{2}$不会熄灭
D.在乙电路中用导线连接$\mathrm{L}_{1}$的两个接线柱,接通电路后,$\mathrm{L}_{1}$不发光,$\mathrm{L}_{2}$发光
D
）A.在甲电路中,当$\mathrm{L}_{1}$和$\mathrm{L}_{2}$都发光时,取下$\mathrm{L}_{1}$后,$\mathrm{L}_{2}$会熄灭
B.在甲电路中用导线连接$\mathrm{L}_{1}$的两个接线柱,接通电路后,$\mathrm{L}_{1}$不发光,$\mathrm{L}_{2}$发光
C.在乙电路中,当$\mathrm{L}_{1}$和$\mathrm{L}_{2}$都发光时,取下$\mathrm{L}_{1}$后,$\mathrm{L}_{2}$不会熄灭
D.在乙电路中用导线连接$\mathrm{L}_{1}$的两个接线柱,接通电路后,$\mathrm{L}_{1}$不发光,$\mathrm{L}_{2}$发光
答案
14.D
解析
【分析】先判断甲、乙电路的连接类型：甲电路电流只有一条路径，为串联电路；乙电路电流有两条独立路径，为并联电路。串联电路中用电器相互影响，并联电路中用电器独立工作；短路分为用电器短路和电源短路，需结合电路特点分析各选项是否合理。
【解析】
甲电路是串联电路：
1. 选项A：串联电路中，取下$\mathrm{L}_{1}$后，整个电路断路，$\mathrm{L}_{2}$无电流通过，会熄灭，该现象可能，A不符合题意。
2. 选项B：用导线连接$\mathrm{L}_{1}$的两个接线柱，$\mathrm{L}_{1}$被短路，无电流通过，不发光；电路仍为通路，$\mathrm{L}_{2}$有电流通过，发光，该现象可能，B不符合题意。
乙电路是并联电路：
1. 选项C：并联电路中各支路独立工作，取下$\mathrm{L}_{1}$后，$\mathrm{L}_{2}$所在支路仍为通路，$\mathrm{L}_{2}$不会熄灭，该现象可能，C不符合题意。
2. 选项D：用导线连接$\mathrm{L}_{1}$的两个接线柱，会造成$\mathrm{L}_{1}$支路短路，同时电源被短路，整个电路电流过大，$\mathrm{L}_{2}$所在支路也被短路，$\mathrm{L}_{2}$不会发光，且会损坏电源，该现象不可能，D符合题意。
【答案】D
【知识点】串联电路、并联电路、短路
【点评】本题结合实物电路考查串并联电路的特点，需明确串并联电路的工作规律，区分用电器短路和电源短路的不同影响，难度适中。
【难度系数】0.5
【解析】
甲电路是串联电路：
1. 选项A：串联电路中，取下$\mathrm{L}_{1}$后，整个电路断路，$\mathrm{L}_{2}$无电流通过，会熄灭，该现象可能，A不符合题意。
2. 选项B：用导线连接$\mathrm{L}_{1}$的两个接线柱，$\mathrm{L}_{1}$被短路，无电流通过，不发光；电路仍为通路，$\mathrm{L}_{2}$有电流通过，发光，该现象可能，B不符合题意。
乙电路是并联电路：
1. 选项C：并联电路中各支路独立工作，取下$\mathrm{L}_{1}$后，$\mathrm{L}_{2}$所在支路仍为通路，$\mathrm{L}_{2}$不会熄灭，该现象可能，C不符合题意。
2. 选项D：用导线连接$\mathrm{L}_{1}$的两个接线柱，会造成$\mathrm{L}_{1}$支路短路，同时电源被短路，整个电路电流过大，$\mathrm{L}_{2}$所在支路也被短路，$\mathrm{L}_{2}$不会发光，且会损坏电源，该现象不可能，D符合题意。
【答案】D
【知识点】串联电路、并联电路、短路
【点评】本题结合实物电路考查串并联电路的特点，需明确串并联电路的工作规律，区分用电器短路和电源短路的不同影响，难度适中。
【难度系数】0.5
