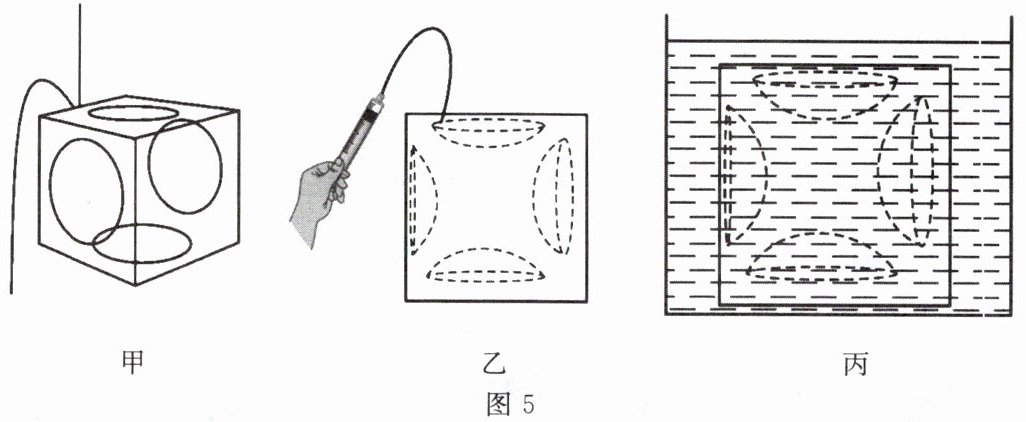

7. 图5甲所示的是用5 mm厚的透明亚克力板制作的棱长为10 cm的正方体盒子，在上下表面和两个侧面均开有直径为7 cm的圆孔，用橡胶圈和橡皮膜密封圆孔，并在上表面开一个小孔，通过排气管与注射器相连，使该装置内部形成密闭空间。如图5乙所示，用注射器向外抽气时，四个表面上的橡皮膜均向内凹陷，这证明了的存在。如图5丙所示，拔掉注射器，将该盒子浸没在水中一定深度时，四个表面的橡皮膜也向内凹陷，且下表面的橡皮膜凹陷程度最明显，说明液体内部有，且随深度的增加而（选填“增大”“减小”或“不变”）。

大气压强（大气压）；压强；增大

1. 用注射器向外抽气时，盒内密闭空间的气体减少，内部气压小于外界气压，四个表面的橡皮膜在外界气压的作用下向内凹陷，该现象证明了大气压强的存在。2. 将盒子浸没在水中后，不同朝向的四个表面的橡皮膜都向内凹陷，说明液体内部存在压强；下表面的橡皮膜所处的深度更大，凹陷程度最明显，说明液体内部的压强随深度的增加而增大。

8. 2026年央视春节联欢晚会的《武BOT》是一场将传统武术与前沿科技完美融合的视觉盛宴，堪称“中国智造”的硬核亮相。机器人在舞台上行走时，对舞台的压力将________，对舞台的压强将________。（均选填“变大”“变小”或“不变”）

不变；变大

水平面上物体对接触面的压力等于自身重力，机器人行走时自身重力不变，因此对舞台的压力不变；机器人行走时，与舞台的接触受力面积小于静止站立时的受力面积，根据压强公式$p=\frac{F}{S}$，压力F不变，受力面积S减小，因此对舞台的压强变大。

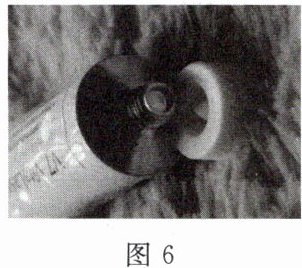

9. 如图6所示，使用新牙膏时需要刺破塑料膜。利用牙膏盖上的尖头能够帮助()

A.增大摩擦
B.减小摩擦
C.增大压强
D.减小压强

C

在压力一定时，减小受力面积可以增大压强。牙膏盖上的尖头受力面积很小，刺破塑料膜时通过减小受力面积来增大压强，从而轻松刺破塑料膜。

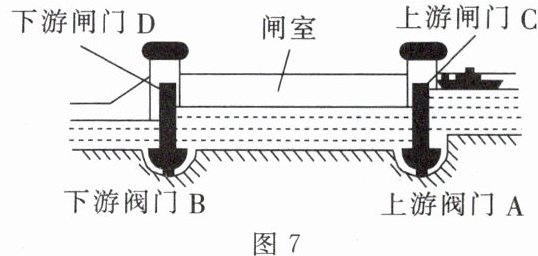

10.船闸是利用连通器的原理进行工作的。如图7所示，上游一艘客轮准备通过船闸进入下游。客轮进入闸室前，应()

A.关闭下游闸门D，打开下游阀门B
B.关闭下游闸门D，打开上游阀门A
C.打开下游闸门D，关闭下游阀门B
D.打开下游闸门D，关闭上游阀门A

B

船从上游进入闸室前，需利用连通器原理使闸室水位与上游水位持平：首先要关闭下游闸门D，阻断闸室与下游的连通，再打开上游阀门A，让上游和闸室构成连通器，水位逐渐相平后客轮即可驶入闸室，符合要求的是选项B。

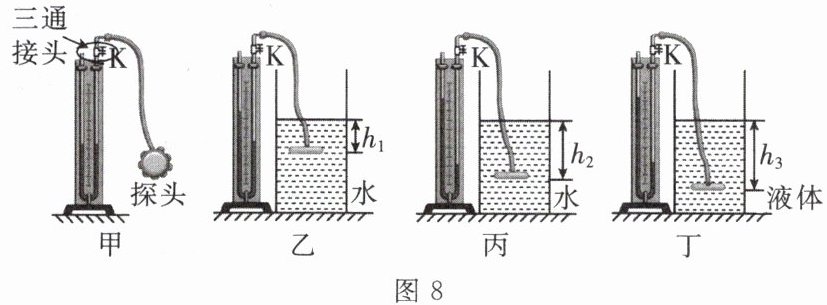

11.小明在“探究液体压强与哪些因素有关”的实验中，在U形管接头处加装了一个“三通接头”，如图8甲所示。

(1)将U形管与探头连接时，阀门K应处于（选填“打开”或“关闭”）状态，以确保U形管内的液面相平；组装完成后，按压探头的橡皮膜到一定程度，U形管内液面有明显的高度差并保持稳定，说明装置（选填“漏气”或“不漏气”）。
(2)小明分别将探头放入水中$ h_1 $、$ h_2 $深度处，如图8乙、丙所示，比较U形管中液面高度差，得出同种液体的压强随的增加而增大。若探头在图乙和图丙中所受的浮力分别为$ F_乙 $和$ F_丙 $，则它们的大小关系为$ F_乙 $（选填“＞”“＜”或“=”）$ F_丙 $。
(3)小明又将探头放入另一种液体中，发现探头的深度为$ h_3 $时，U形管中液面高度差恰好与图丙中U形管液面高度差相等，如图8丁所示。已知水的密度为$ \rho_{水} $，则该液体的密度为（用题中给出的物理量符号表示）。

(1) 打开；不漏气
(2) 深度；$＞$
(3) $\dfrac{h_2}{h_3}\rho_{水}$

(1) 将U形管与探头连接时，打开阀门K可使U形管两侧都与大气相通，保证U形管内两侧液面相平；按压探头橡皮膜后，U形管内液面出现明显高度差且保持稳定，说明装置气密性良好，不存在漏气问题。
(2) 乙、丙中液体均为水，探头深度不同，丙中探头深度更大，U形管液面高度差更大，因此可得出同种液体的压强随深度的增加而增大；探头的橡皮膜在液体中受到压强，深度越大，橡皮膜向内凹陷的程度越大，探头排开液体的体积越小，根据阿基米德原理$F_浮=\rho_液gV_排$，水的密度不变，$V_{排乙}＞V_{排丙}$，因此$F_乙＞F_丙$。
(3) 图丙和图丁中U形管液面高度差相等，说明两个探头处受到的液体压强相等，即$p_水=p_{液}$，由液体压强公式可得$\rho_{水}gh_2=\rho_{液}gh_3$，整理后得到该液体的密度为$\rho_{液}=\frac{h_2}{h_3}\rho_{水}$。
