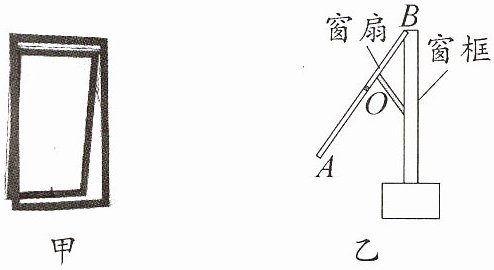

11.(日常生活)如图甲是一种下开式窗户，图乙为其结构图，B为转动轴，O为窗扇的重心，若要将窗扇向外再推开些，请画出将窗扇推开所用最小力F及其力臂l的示意图。

11.

【分析】要画出推开窗扇的最小力，需依据杠杆平衡原理：当阻力和阻力臂一定时，动力臂越长，动力越小。首先明确窗扇的转动轴B是杠杆的支点，需找到最长的动力臂，即支点B到力的作用点的最大距离，也就是A点，因此力的作用点选A，动力方向需垂直于BA（此时动力臂为BA，是最长的力臂），方向向外即可推开窗扇。
【解析】步骤1：确定杠杆支点为B；步骤2：确定最长动力臂：在窗扇上，A点离支点B最远，故最长动力臂为线段BA；步骤3：确定最小力：根据力与力臂垂直的关系，最小力F的方向垂直于BA，且方向向外（使窗扇向外推开）；步骤4：画出力F及力臂l（力臂是支点B到力F作用线的垂直距离，因F垂直BA，故l与BA重合）。
【答案】
【知识点】杠杆平衡条件、力臂的画法
【点评】本题结合生活中的窗户，考查杠杆最小力的画法，核心是利用“最长力臂对应最小力”的规律，将物理知识应用于实际生活，难度适中。
【难度系数】0.5

12.如图中，地上的人用滑轮组提升重物，画出最省力的绳子绕法。

12.

【分析】要画出最省力的滑轮组绕法，需明确：滑轮组的省力情况由承担物重的绳子段数决定，段数越多越省力。本题有1个定滑轮和1个动滑轮，最多可让3段绳子承担物重，因此需采用从动滑轮挂钩开始绕线的方式，既省力又能让拉力方向向下，符合人在地面拉的要求。
【解析】对于由1个定滑轮和1个动滑轮组成的滑轮组，最省力的绕法为：将绳子的一端固定在动滑轮的上端挂钩，先绕过定滑轮，再绕回动滑轮，最终绳子自由端向下，此时承担物重的绳子段数为3，是该滑轮组能达到的最省力情况。
【答案】
【知识点】滑轮组绕线、滑轮组省力规律
【点评】本题考查滑轮组最省力绕法的作图，核心是理解滑轮组省力与绳子段数的关系，属于基础作图题，难度不大。
【难度系数】0.7
