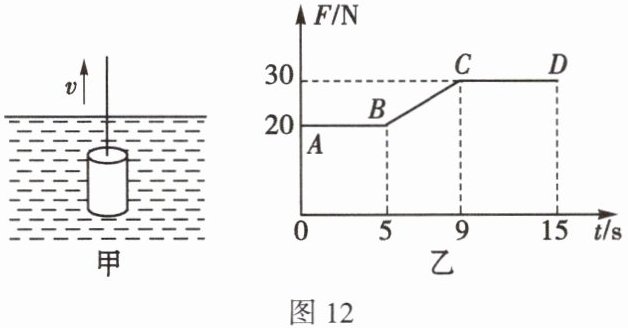

14.(双选)如图12甲所示,一个实心圆柱体金属块在细绳竖直向上的拉力的作用下,从水面下一定深度开始竖直向上以0.1 m/s的速度匀速直线运动,上升到离水面一定的高度处(假设水面不动)。如图12乙所示是绳子的拉力F随时间t变化的图像。结合图像中的信息,下列判断正确的是 ()


A.金属块的重力为20 N
B.金属块的密度为$2×10^3\ \mathrm{kg/m}^3$
C.金属块的底面积是25 $\mathrm{cm}^2$
D.浸没在水中时,金属块受到的浮力大小是10 N

14.CD

15.如图13所示,做出动力$F_1$的动力臂$l_1$和阻力$F_2$。

15. 如答图1所示

16. 请画出图14中液体对容器上A、B两点的压力。

16. 如答图2所示

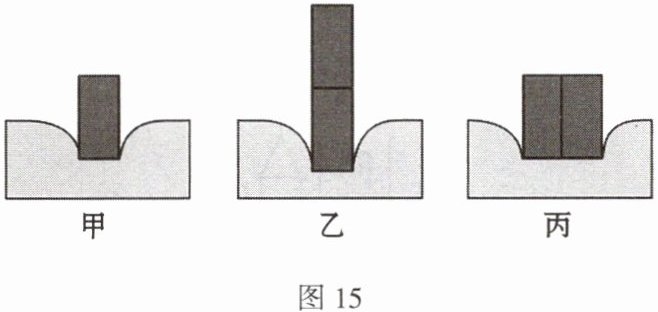

17.在“探究压力的作用效果与哪些因素有关”的实验中,某同学利用了多个完全相同的铁块和海绵进行了如图15所示的实验。

(1)实验中,通过观察海绵的来比较压力的作用效果;由甲、两图可以探究压力的作用效果与压力大小的关系。
(2)对比乙、丙两图可以得出结论:当压力一定时,越小,压力的作用效果越明显。
(3)对比甲、丙两图,该同学认为压力的作用效果与压力的大小无关,他的观点是错误的,理由是比较时没有控制相同。

17.(1)凹陷程度 乙 (2)受力面积 (3)受力面积

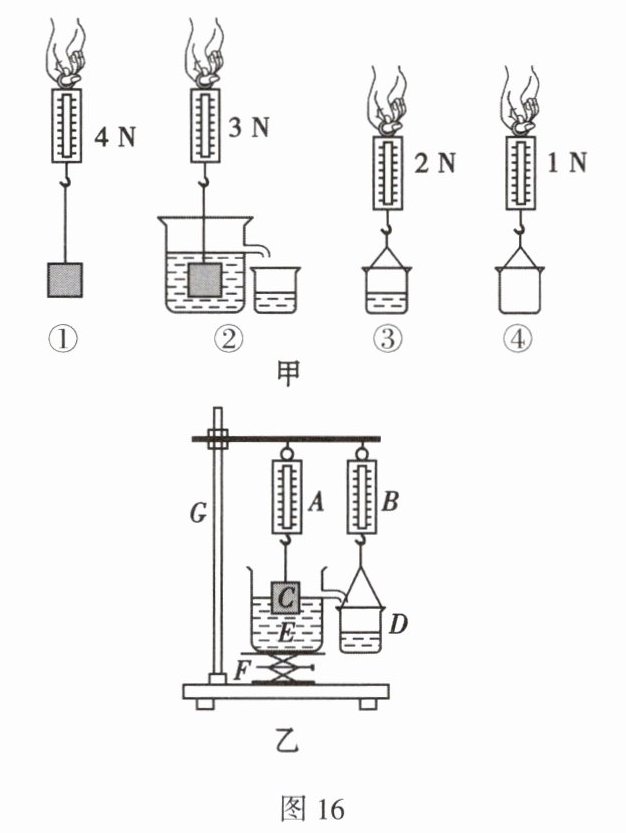

18.同学们在学习了“阿基米德原理”后,仔细观察了黄老师做的如图16甲所示的演示实验。同学们经过讨论,提出阿基米德原理的成立是否一定要以物体全部浸入液体为前提条件,提出了一个新的实验方案,并动手制作了如图16乙所示的实验装置,其中A、B为两个规格相同的弹簧测力计,C为重物,D为薄塑料杯(质量不计),E是自制的溢水杯,F是升降平台(摇动手柄,可使平台高度缓慢上升、下降),G为铁架台。

(1)“验证阿基米德原理”实验的目的是验证物体受到的浮力与的关系。
(2)在本实验中,弹簧测力计在使用之前,必须先。
(3)图16甲中,你认为最合理的实验操作顺序是(选填实验序号)。
(4)同学们逐渐调高升降平台F,使重物浸入水中的深度越来越大,观察到弹簧测力计A的示数先变小后不变,此过程说明重物所受浮力的大小与有关。
(5)多次记录弹簧测力计A的示数变化量为$\Delta F_A$和弹簧测力计B的示数变化量$\Delta F_B$,并比较重物浸入液体不同深度时,以上两个变化量之间的大小关系,发现$\Delta F_A$(选填“＞”“＜”或“=”)$\Delta F_B$。由此证明了阿基米德原理的成立(选填“需要”或“不需要”)以物体全部浸入液体为前提条件。

18.(1)物体排开液体的重力 (2)在竖直方向上调零 (3)④①②③ (4)物体排开液体的体积 (5)= 不需要
