19. 在“探究杠杆的平衡条件”的实验中,每个钩码重0.5 N。

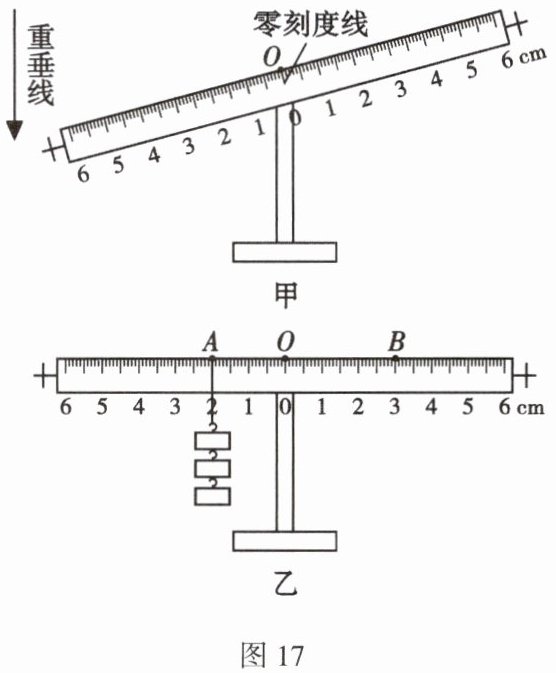

(1)实验前,杠杆静止在如图17甲所示的位置,应将
(2)如图17乙所示,在B点挂上

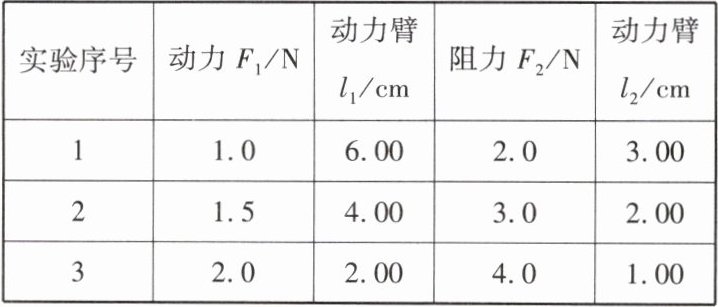

(3)多次实验,记录的数据如下表所示,可知$F_1$、$F_2$、$l_1$、$l_2$之间的关系是
|实验序号|动力$F_1$/N|动力臂$l_1$/cm|阻力$F_2$/N|动力臂$l_2$/cm|
| ---- | ---- | ---- | ---- | ---- |
|1|1.0|
00|2.0|3.00|
|2|1.5|4.00|3.0|2.00|
|3|2.0|2.00|4.0|1.00|
(4)下列实验中多次测量的目的与本次探究不同的是
A.测量铅笔的长度
B.探究重力与质量关系
C.探究反射角与入射角关系
(1)实验前,杠杆静止在如图17甲所示的位置,应将
螺母
向右
调节,把重垂线放置于O点,从正前方观察,零刻度线与重垂线重合
(选填“重合”或“垂直”)时,杠杆在水平位置平衡。(2)如图17乙所示,在B点挂上
2
个钩码,杠杆将在水平位置平衡。若再次在杠杆A、B两点各加挂1个钩码,杠杆的右
(选填“左”或“右”)侧会下降。(3)多次实验,记录的数据如下表所示,可知$F_1$、$F_2$、$l_1$、$l_2$之间的关系是
$F_1 l_1=F_2 l_2$
。|实验序号|动力$F_1$/N|动力臂$l_1$/cm|阻力$F_2$/N|动力臂$l_2$/cm|
| ---- | ---- | ---- | ---- | ---- |
|1|1.0|
00|2.0|3.00||2|1.5|4.00|3.0|2.00|
|3|2.0|2.00|4.0|1.00|
(4)下列实验中多次测量的目的与本次探究不同的是
A
(选填字母)。A.测量铅笔的长度
B.探究重力与质量关系
C.探究反射角与入射角关系
答案
19.(1)螺母 右 重合 (2)2 右 (3)$F_1 l_1=F_2 l_2$ (4)A
