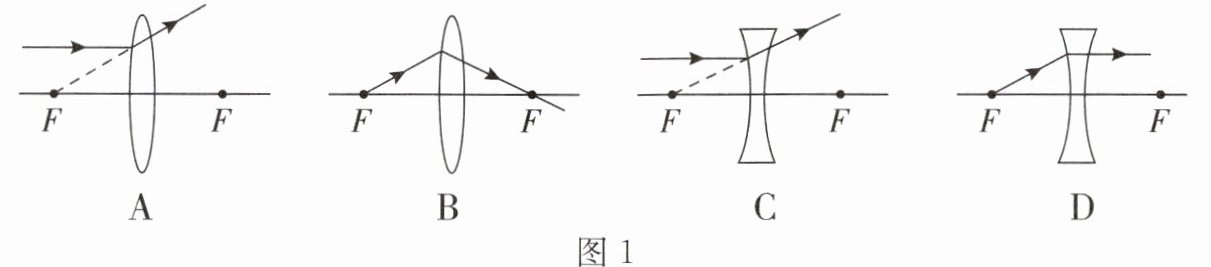

1. 如图 1 所示,$F$ 是透镜的焦点,其中正确的光路图是

C

2. 把一个凸透镜对准太阳光,可在距凸透镜 20 cm 处得到一个最小、最亮的光斑。若将一物体放在此透镜前 32 cm 处,则可在另一侧得到一个

A.倒立、放大的实像
B.倒立、缩小的实像
C.正立、放大的虚像
D.正立、缩小的虚像

A

将凸透镜对准太阳光，在距透镜20cm处得到最小最亮的光斑，此光斑为焦点，故焦距$f = 20\ cm$。
物体放在透镜前32cm处，物距$u = 32\ cm$。
因为$f ＜ u ＜ 2f$（$20\ cm ＜ 32\ cm ＜ 40\ cm$），根据凸透镜成像规律，此时成倒立、放大的实像。
A

3. 轻轻用力推茶杯的底部,茶杯会沿桌面滑动,而轻轻推茶杯的上口部,则茶杯可能会倒下,这说明力的作用效果

A.与力的大小有关
B.与力的方向有关
C.与力的作用点有关
D.与受力面积有关

C

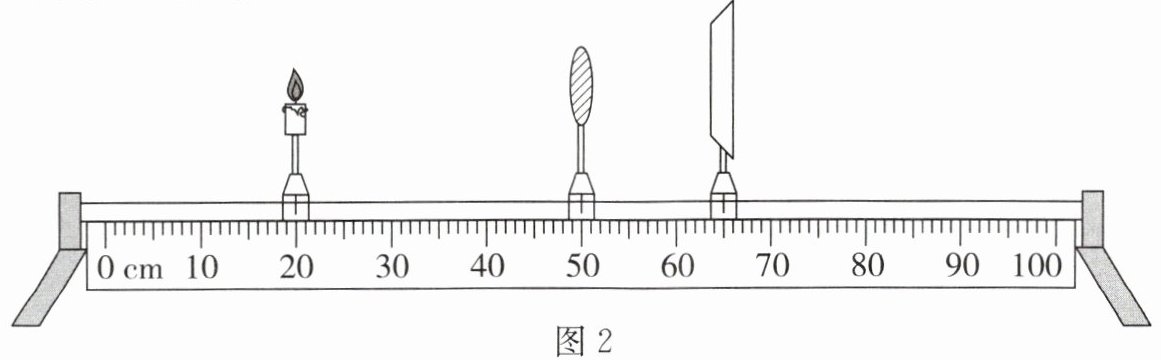

4. 如图 2 所示,小明将蜡烛、凸透镜($f = 10 cm$)、光屏依次摆放在光具座上,光屏上成清晰的烛焰像,然后进行了如下的判断和操作(每次操作均在如图基础上),下列说法正确的是


A.根据图中凸透镜成像原理可制成投影仪、电影放映机
B.将蜡烛和光屏对调,透镜位置不动,光屏上可再次成清晰的烛焰像
C.将蜡烛放在 30 cm 刻度线处,移动光屏,光屏上成倒立、放大的烛焰像
D.将蜡烛放在 42 cm 刻度线处,移动光屏,光屏上成正立、放大的烛焰像

B

解：
A. 由图知，蜡烛在20cm刻度线处，凸透镜在50cm刻度线处，物距$u = 50cm - 20cm = 30cm$，$f=10cm$，$u＞2f$，成倒立、缩小实像，应用为照相机，A错误；
B. 蜡烛和光屏对调，透镜位置不动，根据光路可逆，此时物距等于原来像距，像距等于原来物距，能再次成清晰像，B正确；
C. 蜡烛在30cm刻度线处，物距$u = 50cm - 30cm = 20cm = 2f$，成倒立、等大实像，C错误；
D. 蜡烛在42cm刻度线处，物距$u = 50cm - 42cm = 8cm ＜ f$，成正立、放大虚像，虚像不能呈现在光屏上，D错误。
结论：B
