9. 在医院住院部，病人需要护理时，闭合床头开关，就能及时通知值班室里的护士。这个呼叫电路应该怎么设计呢？实验小组进行了模拟设计。

(1)设计呼叫电路时，下列因素中，不需要考虑的是。
A. 护士工作很忙，要用多种信号提醒
B. 能够确定呼叫发出的位置
C. 呼叫信号强弱合适
D. 值班室是否有护士值班

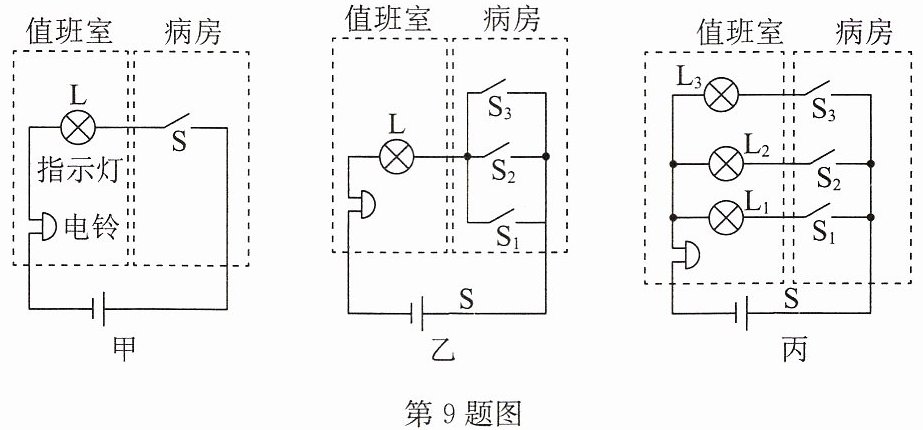

(2)小李同学以一个病房只有一张病床为例，设计了如图甲所示的电路。该电路（选填“能”或“不能”）达到呼叫目的。
(3)当一个病房有三张病床时，小杨同学设计的电路如图乙所示，小张同学设计的电路如图丙所示。对比这两个电路，丙图电路的优点是。医生值班期间干路的开关S应始终处于（选填“闭合”或“断开”）状态。

9.(1)D (2)能 (3)能够确定发出呼叫的床位 闭合

【分析】
本题围绕医院呼叫电路的设计展开，需结合电路的工作原理分析各问题：
（1）设计呼叫电路时，需考虑如何有效提醒护士、区分呼叫位置、保证信号合适等；而值班室是否有护士值班是使用的前提，不属于电路设计需考虑的因素。
（2）甲电路中，闭合病房开关后，电路形成通路，指示灯和电铃工作，可通知护士，据此判断是否能达到目的。
（3）对比乙、丙电路，乙是并联开关共用灯和铃，无法确定呼叫床位；丙是每个病床对应独立支路，可区分床位；干路开关需闭合才能让电路正常工作。
【解析】
（1）对各选项分析：A选项，多种信号提醒能让护士更易察觉呼叫，需考虑；B选项，确定呼叫位置是区分不同病床呼叫的关键，需考虑；C选项，信号强弱合适才能保证护士收到，需考虑；D选项，值班室是否有护士值班是使用场景的前提，不属于电路设计需考虑的因素，故选D。
（2）甲电路中，闭合病房开关S后，电流路径为：电源正极→指示灯L→开关S→电源负极，同时电铃接入电路，形成通路，指示灯发光、电铃发声，能通知值班室护士，因此能达到呼叫目的。
（3）乙电路中三个开关并联，共用一个指示灯和电铃，无法判断哪个病床发出呼叫；丙电路中每个病床对应独立的指示灯和开关，闭合某病床开关时，对应支路的指示灯发光，可确定呼叫的床位，这是丙电路的优点；干路开关S控制整个电路，需始终闭合才能让电路正常工作。
【答案】
(1)D (2)能 (3)能够确定发出呼叫的床位 闭合
【知识点】
电路设计、并联电路
【点评】
本题结合实际应用场景考查电路设计，需理解不同电路结构的功能差异，区分多支路并联电路在呼叫场景中的作用，难度适中。
【难度系数】
0.5
