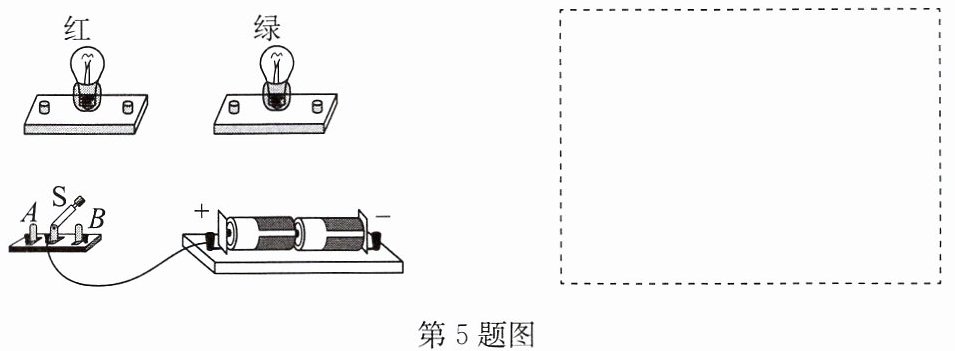

5.(2026·江阴模拟)用一个单刀双掷开关、一盏红灯、一盏绿灯、两节电池设计一个只有红灯和绿灯的手动交通信号灯模拟电路,请用笔画线代替导线在图中完成实物连接,并在虚线框内画出电路图.
答案
5.如答图所示
解析
【分析】要设计手动交通信号灯模拟电路，需利用单刀双掷开关切换控制红灯和绿灯。思路是：让红灯与绿灯并联，单刀双掷开关的动端接电源正极，触点A接红灯支路，触点B接绿灯支路，红灯和绿灯的另一端共同接电源负极。这样开关接A时红灯工作，接B时绿灯工作，满足要求。
【解析】实物连接步骤：①将电源正极与单刀双掷开关的动端相连；②开关的触点A连接红灯的一个接线柱，触点B连接绿灯的一个接线柱；③红灯和绿灯的另一个接线柱都连接电源负极。电路图：在虚线框内画出电源，单刀双掷开关S，红灯和绿灯并联，开关的两个分支分别对应红灯、绿灯，最终汇合到电源负极。
【答案】如答图所示
【知识点】并联电路、电路设计
【点评】本题结合实际场景考查电路设计，核心是利用单刀双掷开关实现两路用电器的切换控制，属于基础电路应用题型。
【难度系数】0.5
【解析】实物连接步骤：①将电源正极与单刀双掷开关的动端相连；②开关的触点A连接红灯的一个接线柱，触点B连接绿灯的一个接线柱；③红灯和绿灯的另一个接线柱都连接电源负极。电路图：在虚线框内画出电源，单刀双掷开关S，红灯和绿灯并联，开关的两个分支分别对应红灯、绿灯，最终汇合到电源负极。
【答案】如答图所示
【知识点】并联电路、电路设计
【点评】本题结合实际场景考查电路设计，核心是利用单刀双掷开关实现两路用电器的切换控制，属于基础电路应用题型。
【难度系数】0.5

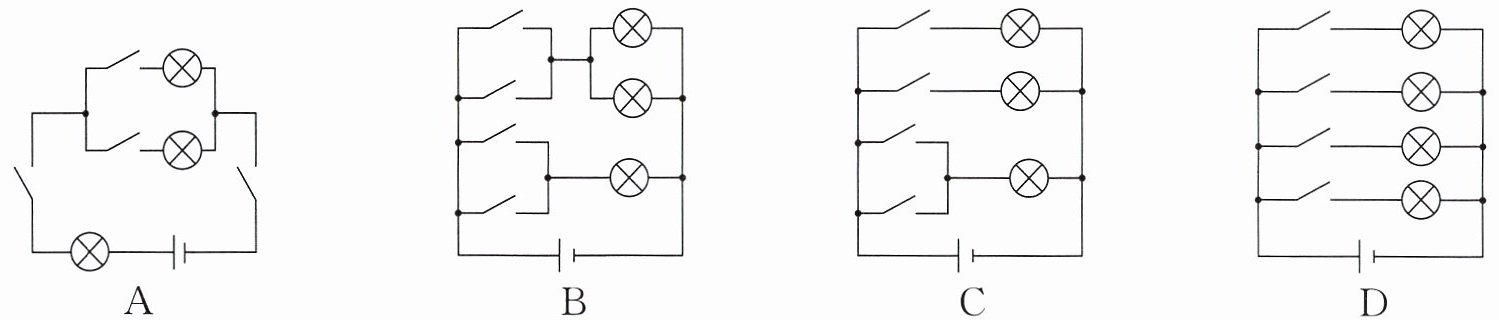

6.(2025·扬州)观察电动自行车发现:捏紧左边或右边的刹车把手,车尾的同一盏刹车指示灯就会亮起;拨动向左或向右的转向灯开关,车尾对应一侧的转向指示灯就会亮起,车尾指示灯电路原理图合理的是 (
C
)答案
6.C
解析
【分析】
要解决此题，需根据题目描述明确电路的连接要求：①捏左或右刹车把手时，同一盏刹车指示灯亮起，说明两个刹车开关并联，共同控制一个灯泡；②拨动左或右转向灯开关时，对应一侧转向灯亮起，说明每个转向灯与对应开关串联，且两个转向灯支路并联。据此逐一分析选项。
【解析】
逐一分析各选项：
选项A：干路存在额外的灯泡，不符合“刹车时同一盏灯亮起”的要求，排除；
选项B：电路结构无法满足转向灯对应控制、刹车灯由两个开关并联控制的要求，排除；
选项C：下方两个开关并联，共同控制一个刹车灯；上方两个开关分别与两个转向灯串联，两个转向灯支路并联，完全符合题目要求；
选项D：有四个开关和四个灯泡，不符合转向灯两个、刹车灯一个的要求，排除。
【答案】
C
【知识点】
电路连接、开关作用
【点评】
本题结合实际生活场景考查电路连接，需根据题目描述明确各元件的连接方式，再逐一分析选项即可得出答案，难度适中。
【难度系数】
0.5
要解决此题，需根据题目描述明确电路的连接要求：①捏左或右刹车把手时，同一盏刹车指示灯亮起，说明两个刹车开关并联，共同控制一个灯泡；②拨动左或右转向灯开关时，对应一侧转向灯亮起，说明每个转向灯与对应开关串联，且两个转向灯支路并联。据此逐一分析选项。
【解析】
逐一分析各选项：
选项A：干路存在额外的灯泡，不符合“刹车时同一盏灯亮起”的要求，排除；
选项B：电路结构无法满足转向灯对应控制、刹车灯由两个开关并联控制的要求，排除；
选项C：下方两个开关并联，共同控制一个刹车灯；上方两个开关分别与两个转向灯串联，两个转向灯支路并联，完全符合题目要求；
选项D：有四个开关和四个灯泡，不符合转向灯两个、刹车灯一个的要求，排除。
【答案】
C
【知识点】
电路连接、开关作用
【点评】
本题结合实际生活场景考查电路连接，需根据题目描述明确各元件的连接方式，再逐一分析选项即可得出答案，难度适中。
【难度系数】
0.5

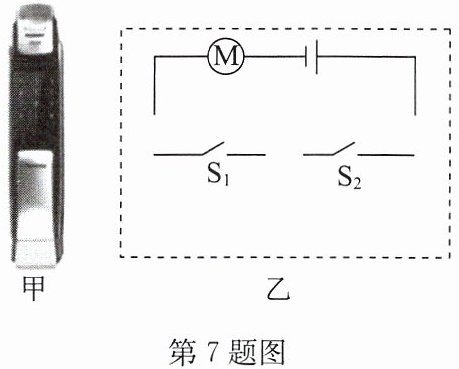

7.智能锁正在逐步走进千家万户，如图甲所示为某款智能锁，它支持密码与指纹两种认证方式开门，密码正确相当于开关$\mathrm{S}_1$闭合，指纹正确相当于开关$\mathrm{S}_2$闭合，开门由电动机完成.请你在图乙的虚线框中设计出符合上述要求的智能锁电路.
答案
7.如答图所示
解析
【分析】
要设计符合要求的智能锁电路，需明确：密码开关$\mathrm{S}_1$和指纹开关$\mathrm{S}_2$都能单独控制电动机工作，因此两个开关应并联，再与电动机、电源串联，这样任意一个开关闭合，电路都会导通，电动机工作实现开门。
【解析】
根据题意，$\mathrm{S}_1$和$\mathrm{S}_2$为并联关系，将并联后的开关组与电动机$\mathrm{M}$、电源串联，形成完整电路：电源正极→电动机$\mathrm{M}$→分支路（$\mathrm{S}_1$或$\mathrm{S}_2$）→汇合→电源负极，任意开关闭合时，电路接通，电动机工作完成开门。
【答案】
如答图所示
【知识点】
并联电路、电路设计、开关作用
【点评】
本题结合智能锁实际场景考查电路设计，核心是理解并联开关的控制特点，属于基础电路应用题目，难度适中。
【难度系数】
0.5
要设计符合要求的智能锁电路，需明确：密码开关$\mathrm{S}_1$和指纹开关$\mathrm{S}_2$都能单独控制电动机工作，因此两个开关应并联，再与电动机、电源串联，这样任意一个开关闭合，电路都会导通，电动机工作实现开门。
【解析】
根据题意，$\mathrm{S}_1$和$\mathrm{S}_2$为并联关系，将并联后的开关组与电动机$\mathrm{M}$、电源串联，形成完整电路：电源正极→电动机$\mathrm{M}$→分支路（$\mathrm{S}_1$或$\mathrm{S}_2$）→汇合→电源负极，任意开关闭合时，电路接通，电动机工作完成开门。
【答案】
如答图所示
【知识点】
并联电路、电路设计、开关作用
【点评】
本题结合智能锁实际场景考查电路设计，核心是理解并联开关的控制特点，属于基础电路应用题目，难度适中。
【难度系数】
0.5

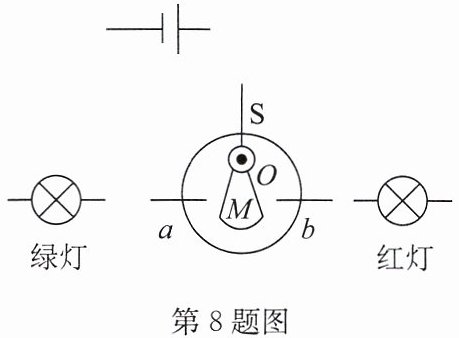

8.(2026·海陵区模拟)如图，“阳光动力2号”飞机上装有平衡警示电路，其中S为正对驾驶员的重力开关，金属片M可绕O点自由转动.当机翼水平时，M在a、b中间.当飞机严重左倾时，绿灯亮；当飞机严重右倾时，红灯亮.请完成电路连接.
答案
8.如答图所示
解析
【分析】
要完成该平衡警示电路，需根据飞机倾斜的不同情况，让金属片M接触对应触点，接通对应用电器的电路：当飞机严重左倾时，M需与触点a接触，使绿灯所在电路导通；当飞机严重右倾时，M需与触点b接触，使红灯所在电路导通。因此需将电源、开关S、绿灯、触点a连成一条支路，电源、开关S、红灯、触点b连成另一条支路，保证M切换时对应支路正常工作。
【解析】
电路连接步骤：
1. 将电源正极与开关S的一端相连；
2. 开关S的另一端连接转盘（金属片M可在转盘内转动）；
3. 触点a连接绿灯的一端，绿灯的另一端连接电源负极；
4. 触点b连接红灯的一端，红灯的另一端连接电源负极。
连接后，飞机左倾时M接触a，绿灯电路导通，绿灯亮；飞机右倾时M接触b，红灯电路导通，红灯亮，符合要求。
【答案】
如答图所示
【知识点】
电路连接、开关作用
【点评】
本题考查根据实际场景设计电路，需明确不同状态下用电器的工作逻辑，正确连接对应支路，是基础电路设计题。
【难度系数】
0.5
要完成该平衡警示电路，需根据飞机倾斜的不同情况，让金属片M接触对应触点，接通对应用电器的电路：当飞机严重左倾时，M需与触点a接触，使绿灯所在电路导通；当飞机严重右倾时，M需与触点b接触，使红灯所在电路导通。因此需将电源、开关S、绿灯、触点a连成一条支路，电源、开关S、红灯、触点b连成另一条支路，保证M切换时对应支路正常工作。
【解析】
电路连接步骤：
1. 将电源正极与开关S的一端相连；
2. 开关S的另一端连接转盘（金属片M可在转盘内转动）；
3. 触点a连接绿灯的一端，绿灯的另一端连接电源负极；
4. 触点b连接红灯的一端，红灯的另一端连接电源负极。
连接后，飞机左倾时M接触a，绿灯电路导通，绿灯亮；飞机右倾时M接触b，红灯电路导通，红灯亮，符合要求。
【答案】
如答图所示
【知识点】
电路连接、开关作用
【点评】
本题考查根据实际场景设计电路，需明确不同状态下用电器的工作逻辑，正确连接对应支路，是基础电路设计题。
【难度系数】
0.5
