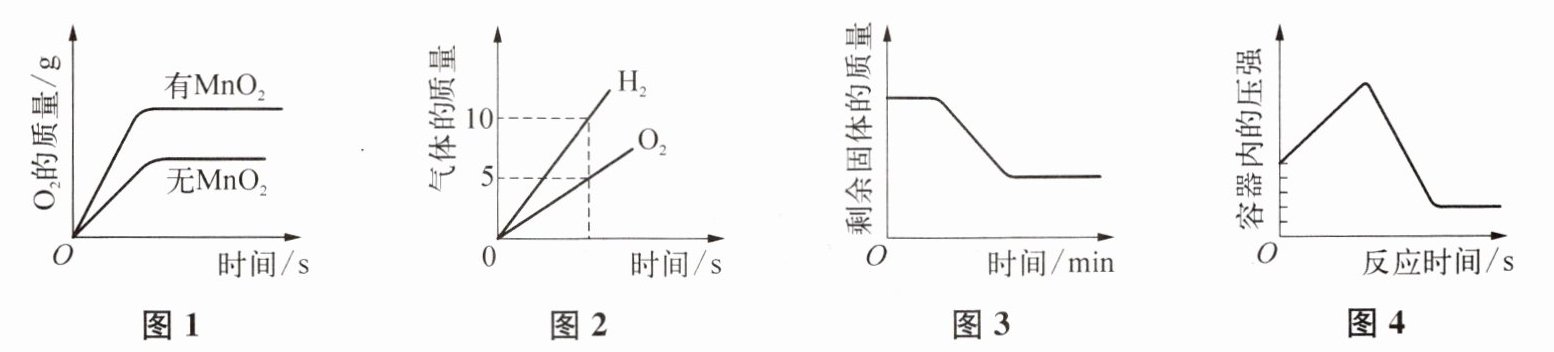

3. 下列图像与对应实验一致的是( )。

A. 图1为等质量、等浓度的过氧化氢溶液分别制取氧气
B. 图2为将水通电电解一段时间
C. 图3为加热一定质量的高锰酸钾
D. 图4为红磷在密闭容器内燃烧

C

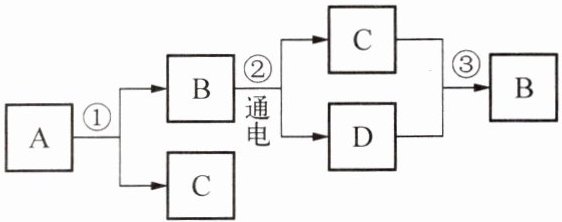

4. A、B、C、D是初中化学中常见的物质，其中A、B都由两种相同元素组成，C、D均为气体且只含有一种元素，人和动物吸入C后，体内的营养物质会发生缓慢氧化，它们的转化关系如右图（②的反应条件为通电，其他条件已略去）。
（1）写出下列物质的名称：A ______，B ______。
（2）写出反应①的文字表达式：________________________；基本反应类型是 ________。
（3）写出反应③的文字表达式：________________________；基本反应类型是 ________。
（4）能证明水的组成的反应是 ______（填序号）。

过氧化氢
; 水
; $ 过氧化氢\xrightarrow[]{二氧化锰}水+氧气 $ ; 分解反应
; $ 氢气+氧气\xrightarrow[]{点燃}水 $ ; 化合反应
; ②③

5. 水是宝贵的自然资源，请回答下列问题。

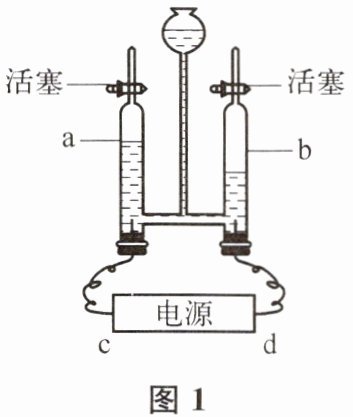

（1）图1是电解水的实验装置。通电一段时间后，a中产生气体的名称为________，d是电源的________极，电解水的符号表达式为__________________________。

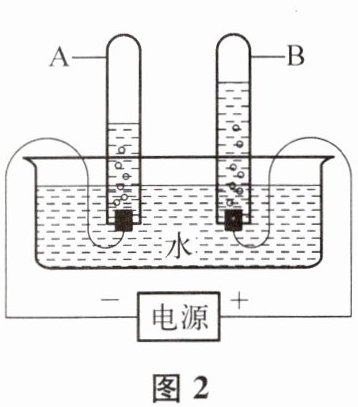

（2）按图2所示组装仪器，通电一段时间后，试管B中产生5 mL气体，则试管A中产生的气体为________mL，检验B中产生的气体的方法是__________________________________________________。图2实验中的能量转化形式为______________________。

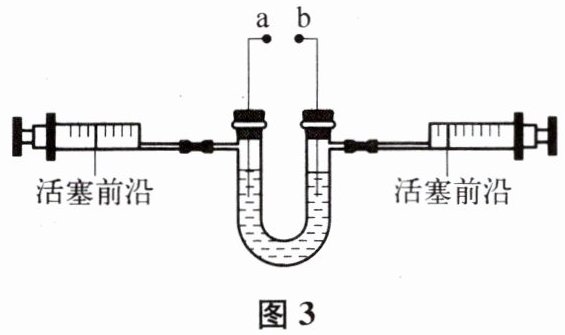

（3）图3是电解水实验的改进装置（注射器活塞的润滑性很好）。下列说法正确的是________（填字母）。

A. a连接的是电源的正极，b连接的是电源的负极
B. 右侧注射器收集到的气体具有可燃性
C. 该实验能证明水是由氢气和氧气组成的
D. 用左侧注射器收集到的气体吹肥皂泡，肥皂泡会上浮

氧气
; 负
; $ H₂O\xrightarrow[]{通电}H₂+O₂ $ ; 10
; 关闭电源，取下电极，用拇指堵住试管口，取出
; 试管，将带火星的木条伸入试管中，若木条复燃则为氧气 ; 电能转化为化学能
; D
