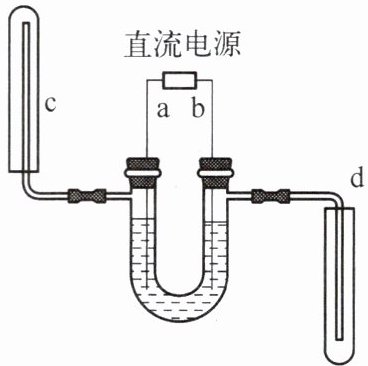

3. 实验小组用右图装置完成电解水实验并收集产生的气体。下列说法错误的是( )。
A. a端应连接电源的负极
B. c管与d管收集到的总气体的体积之比为$2:1$
C. c管收集到的气体是氢气
D. d管中的气体先收集满

D

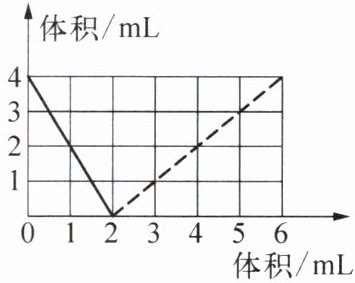

1. 右图是一定体积的氢气和不同体积的氧气化合成水(液态)的实验数据的关系图(横坐标表示通入氧气的体积,纵坐标表示反应后剩余气体的体积)。下列说法错误的是( )。
A. 虚线部分表示剩余的氧气
B. 实线部分表示剩余的氧气
C. 实线与虚线的交点表示两种气体恰好完全反应
D. 反应容器中充入4 mL氢气

B

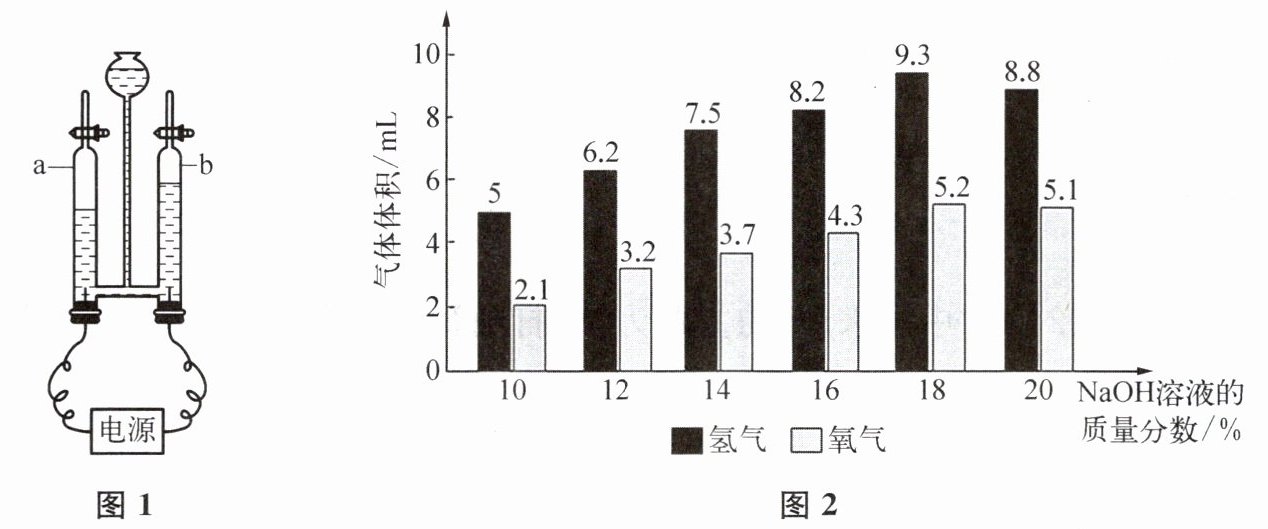

2. 某同学在进行电解水实验时，发现该反应的反应速率较小，且产物氢气与氧气的体积比很难达到理论值。为探究电解水时所需NaOH溶液的最佳浓度，在图1装置中分别注入质量分数为10%、12%、14%、16%、18%、20%的NaOH溶液，在9 V电压下电解3 min，产生氢气和氧气的体积如图2所示。下列说法正确的是( )。

A. b管中产生的气体可作燃料
B. 实验过程中的能量转化形式是化学能转化为电能
C. 该实验中，NaOH溶液的浓度越大，产生气体的速率越大
D. 电解质量分数为14%的NaOH溶液，产生的氢气、氧气的体积比最接近理论值

D
