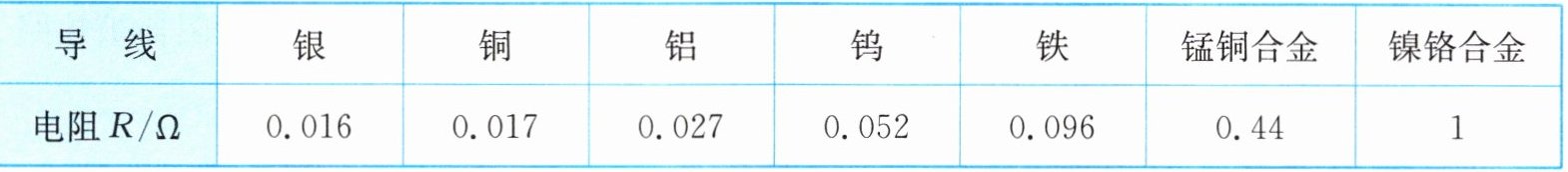

7. 下表列出了一些材料制成的长1 m、横截面积为1 mm²的导线在20℃时的电阻值。
根据表中数据回答：假如让你架设一条输电线路，在铝线和铁线两者中，应选用
根据表中数据回答：假如让你架设一条输电线路，在铝线和铁线两者中，应选用
铝线
；假如要选用一根金属丝来做滑动变阻器的电阻丝，在铁丝和锰铜丝两者中，应选用锰铜丝
。答案
7. 铝线 锰铜丝
解析
【分析】
要解决这道题，需结合实际场景的需求和表格中不同材料的电阻值来选择合适的材料：
1. 架设输电线路的核心需求是减少输电过程中的电能损耗，在导线长度、横截面积、温度相同的条件下，电阻越小，电能损耗越少，因此需选择电阻小的材料；
2. 制作滑动变阻器电阻丝的需求是获得明显的电阻变化，便于调节电路，因此需选择电阻较大的材料。
【解析】
1. 输电线路的选择：根据表格数据，在长1m、横截面积1mm²、20℃的条件下，铝线的电阻为0.027Ω，铁线的电阻为0.096Ω，铝线电阻更小，能有效降低输电损耗，因此应选用铝线；
2. 滑动变阻器电阻丝的选择：表格中，铁丝电阻为0.096Ω，锰铜丝电阻为0.44Ω，锰铜丝电阻更大，适合作为滑动变阻器的电阻丝，能实现更明显的电阻调节效果，因此应选用锰铜丝。
【答案】
铝线；锰铜丝
【知识点】
电阻的应用；导体电阻与材料的关系
【点评】
本题结合实际应用考查电阻的相关知识，解题关键是理解不同场景对电阻大小的需求，结合表格数据即可得出答案，属于基础应用题，难度较低。
【难度系数】
0.3
要解决这道题，需结合实际场景的需求和表格中不同材料的电阻值来选择合适的材料：
1. 架设输电线路的核心需求是减少输电过程中的电能损耗，在导线长度、横截面积、温度相同的条件下，电阻越小，电能损耗越少，因此需选择电阻小的材料；
2. 制作滑动变阻器电阻丝的需求是获得明显的电阻变化，便于调节电路，因此需选择电阻较大的材料。
【解析】
1. 输电线路的选择：根据表格数据，在长1m、横截面积1mm²、20℃的条件下，铝线的电阻为0.027Ω，铁线的电阻为0.096Ω，铝线电阻更小，能有效降低输电损耗，因此应选用铝线；
2. 滑动变阻器电阻丝的选择：表格中，铁丝电阻为0.096Ω，锰铜丝电阻为0.44Ω，锰铜丝电阻更大，适合作为滑动变阻器的电阻丝，能实现更明显的电阻调节效果，因此应选用锰铜丝。
【答案】
铝线；锰铜丝
【知识点】
电阻的应用；导体电阻与材料的关系
【点评】
本题结合实际应用考查电阻的相关知识，解题关键是理解不同场景对电阻大小的需求，结合表格数据即可得出答案，属于基础应用题，难度较低。
【难度系数】
0.3

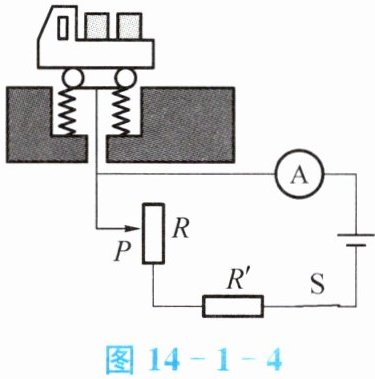

8. 图14-1-4是大型电子地磅的电路图。当称重物时，在压力作用下滑片P向下端滑动，滑动变阻器R接入电路的电阻
变小
，电流表的示数变大
。这样把电流对应的质量刻在电流表的刻度盘上，就可以读出被称物体的质量。（均选填“变大”“变小”或“不变”）答案
8. 变小 变大
解析
【分析】
解题思路：先明确滑动变阻器接入电路的电阻丝部分，再分析滑片移动时接入电阻的变化，最后结合欧姆定律判断电流表示数变化。第一步，观察电路图，确定滑动变阻器R接入电路的是滑片P到下端的电阻丝；第二步，称重物时滑片P向下滑动，接入的电阻丝长度缩短，接入电阻变小；第三步，电路总电阻为滑动变阻器接入电阻与定值电阻R'之和，电源电压不变，根据欧姆定律，总电阻变小则电路电流变大，电流表测电路电流，故示数变大。
【解析】
1. 确定滑动变阻器接入电阻：由电路图可知，滑动变阻器R与定值电阻R'串联，接入电路的是滑片P到下端接线柱的电阻丝。
2. 分析滑片移动对电阻的影响：当称重物时，压力使滑片P向下端滑动，接入电路的电阻丝长度减小，因此滑动变阻器R接入电路的电阻变小。
3. 分析电流变化：电源电压U保持不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路总电阻$R_{总}=R_{接入}+R'$，因$R_{接入}$变小，故总电阻变小，电路中的电流变大，电流表测串联电路的电流，因此电流表的示数变大。
【答案】
变小；变大
【知识点】
滑动变阻器、欧姆定律
【点评】
本题结合电子地磅的实际应用场景，考查滑动变阻器的工作原理和欧姆定律的应用，属于基础电学应用题，需掌握滑动变阻器接入电阻的判断方法及欧姆定律的应用逻辑。
【难度系数】
0.5
解题思路：先明确滑动变阻器接入电路的电阻丝部分，再分析滑片移动时接入电阻的变化，最后结合欧姆定律判断电流表示数变化。第一步，观察电路图，确定滑动变阻器R接入电路的是滑片P到下端的电阻丝；第二步，称重物时滑片P向下滑动，接入的电阻丝长度缩短，接入电阻变小；第三步，电路总电阻为滑动变阻器接入电阻与定值电阻R'之和，电源电压不变，根据欧姆定律，总电阻变小则电路电流变大，电流表测电路电流，故示数变大。
【解析】
1. 确定滑动变阻器接入电阻：由电路图可知，滑动变阻器R与定值电阻R'串联，接入电路的是滑片P到下端接线柱的电阻丝。
2. 分析滑片移动对电阻的影响：当称重物时，压力使滑片P向下端滑动，接入电路的电阻丝长度减小，因此滑动变阻器R接入电路的电阻变小。
3. 分析电流变化：电源电压U保持不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路总电阻$R_{总}=R_{接入}+R'$，因$R_{接入}$变小，故总电阻变小，电路中的电流变大，电流表测串联电路的电流，因此电流表的示数变大。
【答案】
变小；变大
【知识点】
滑动变阻器、欧姆定律
【点评】
本题结合电子地磅的实际应用场景，考查滑动变阻器的工作原理和欧姆定律的应用，属于基础电学应用题，需掌握滑动变阻器接入电阻的判断方法及欧姆定律的应用逻辑。
【难度系数】
0.5
9. 要使一根铝导线的电阻变大，可采取(
A.将这根铝导线拉长
B.将这根铝导线对折
C.降低铝导线两端的电压或增大通过导线的电流
D.用长度、横截面积相同的铜导线代替它
图14-1-4
A
)。A.将这根铝导线拉长
B.将这根铝导线对折
C.降低铝导线两端的电压或增大通过导线的电流
D.用长度、横截面积相同的铜导线代替它
图14-1-4
答案
9. A
解析
【分析】要解决此题，需明确导体电阻的大小由导体的材料、长度、横截面积和温度决定，与导体两端的电压、通过的电流无关，公式为$R=\rho\frac{L}{S}$（$\rho$为电阻率，由材料决定，$L$为长度，$S$为横截面积）。接下来逐一分析选项，判断哪个操作能使铝导线的电阻变大。
【解析】根据电阻的决定因素分析各选项：
选项A：将铝导线拉长，导线的长度$L$变大，同时横截面积$S$变小，由$R=\rho\frac{L}{S}$可知，电阻会变大，该选项正确。
选项B：将铝导线对折，导线的长度$L$变小，横截面积$S$变大，电阻会变小，该选项错误。
选项C：导体的电阻是本身的属性，与两端的电压和通过的电流无关，降低电压或增大电流都不会改变电阻，该选项错误。
选项D：铜的电阻率比铝小，长度、横截面积相同的铜导线电阻比铝导线小，代替后电阻变小，该选项错误。
【答案】A
【知识点】电阻的影响因素
【点评】本题考查导体电阻的决定因素，核心是理解电阻是导体本身的性质，与电压、电流无关，需熟练掌握电阻公式的应用，属于基础题型。
【难度系数】0.7
【解析】根据电阻的决定因素分析各选项：
选项A：将铝导线拉长，导线的长度$L$变大，同时横截面积$S$变小，由$R=\rho\frac{L}{S}$可知，电阻会变大，该选项正确。
选项B：将铝导线对折，导线的长度$L$变小，横截面积$S$变大，电阻会变小，该选项错误。
选项C：导体的电阻是本身的属性，与两端的电压和通过的电流无关，降低电压或增大电流都不会改变电阻，该选项错误。
选项D：铜的电阻率比铝小，长度、横截面积相同的铜导线电阻比铝导线小，代替后电阻变小，该选项错误。
【答案】A
【知识点】电阻的影响因素
【点评】本题考查导体电阻的决定因素，核心是理解电阻是导体本身的性质，与电压、电流无关，需熟练掌握电阻公式的应用，属于基础题型。
【难度系数】0.7

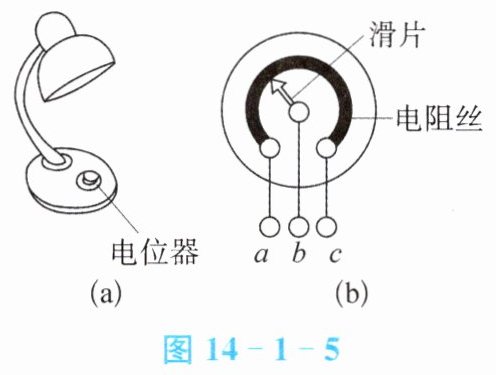

10. 图14-1-5(a)为可调节亮度的台灯示意图，图14-1-5(b)为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上滑动即可调节灯泡亮度，下列分析中正确的是(
A.电位器与灯泡并联
B.电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
C.若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D.若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
图14-1-5
B
)。A.电位器与灯泡并联
B.电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
C.若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D.若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
图14-1-5
答案
10. B
解析
【分析】
要解决本题，需先明确电位器的本质是滑动变阻器，其工作原理是通过改变接入电路中电阻丝的长度来改变电阻，从而调节电路电流以改变灯泡亮度，且电位器需与灯泡串联才能改变灯泡亮度。接下来逐个分析选项：
1. 选项A：若电位器与灯泡并联，并联电路中灯泡两端电压始终等于电源电压，亮度不会改变，因此电位器应与灯泡串联，A错误。
2. 选项B：电位器的核心原理就是通过滑片移动改变接入电路的电阻丝长度，进而改变电阻和电流，调节灯泡亮度，B正确。
3. 选项C：只将a、c接入电路时，整个弧形电阻丝全部接入，滑片移动不会改变接入电阻，电路电流不变，灯泡亮度不变，C错误。
4. 选项D：只将b、c接入电路时，顺时针转动旋钮，滑片向c端移动，接入的电阻丝长度变短，电阻变小，电流变大，灯泡应变亮而非变暗，D错误。
【解析】
逐一分析各选项：
A选项：电位器需与灯泡串联才能改变灯泡亮度，若并联，灯泡两端电压不变，亮度无法调节，故A错误。
B选项：电位器属于滑动变阻器，通过改变接入电路中电阻丝的长度改变电阻，进而改变电路电流，实现调节灯泡亮度的功能，故B正确。
C选项：只接a、c时，整个电阻丝接入电路，滑片移动不改变接入电阻，电流不变，灯泡亮度不变，故C错误。
D选项：只接b、c时，顺时针转旋钮，接入的电阻丝长度变短，电阻减小，电流增大，灯泡变亮，故D错误。
【答案】
B
【知识点】
滑动变阻器原理、电路连接
【点评】
本题考查电位器（滑动变阻器）的工作原理及电路连接的判断，需掌握滑动变阻器的核心知识点，属于基础题型，难度适中。
【难度系数】
0.6
要解决本题，需先明确电位器的本质是滑动变阻器，其工作原理是通过改变接入电路中电阻丝的长度来改变电阻，从而调节电路电流以改变灯泡亮度，且电位器需与灯泡串联才能改变灯泡亮度。接下来逐个分析选项：
1. 选项A：若电位器与灯泡并联，并联电路中灯泡两端电压始终等于电源电压，亮度不会改变，因此电位器应与灯泡串联，A错误。
2. 选项B：电位器的核心原理就是通过滑片移动改变接入电路的电阻丝长度，进而改变电阻和电流，调节灯泡亮度，B正确。
3. 选项C：只将a、c接入电路时，整个弧形电阻丝全部接入，滑片移动不会改变接入电阻，电路电流不变，灯泡亮度不变，C错误。
4. 选项D：只将b、c接入电路时，顺时针转动旋钮，滑片向c端移动，接入的电阻丝长度变短，电阻变小，电流变大，灯泡应变亮而非变暗，D错误。
【解析】
逐一分析各选项：
A选项：电位器需与灯泡串联才能改变灯泡亮度，若并联，灯泡两端电压不变，亮度无法调节，故A错误。
B选项：电位器属于滑动变阻器，通过改变接入电路中电阻丝的长度改变电阻，进而改变电路电流，实现调节灯泡亮度的功能，故B正确。
C选项：只接a、c时，整个电阻丝接入电路，滑片移动不改变接入电阻，电流不变，灯泡亮度不变，故C错误。
D选项：只接b、c时，顺时针转旋钮，接入的电阻丝长度变短，电阻减小，电流增大，灯泡变亮，故D错误。
【答案】
B
【知识点】
滑动变阻器原理、电路连接
【点评】
本题考查电位器（滑动变阻器）的工作原理及电路连接的判断，需掌握滑动变阻器的核心知识点，属于基础题型，难度适中。
【难度系数】
0.6
11. 图14-1-6中给出了几种电路元件，要求用滑动变阻器来改变电路中的电流。
（1）用笔画线表示导线完成实物图的连接。
（2）当电路中接入滑动变阻器后，在闭合开关前，滑片P应调到最
（3）当接滑动变阻器的

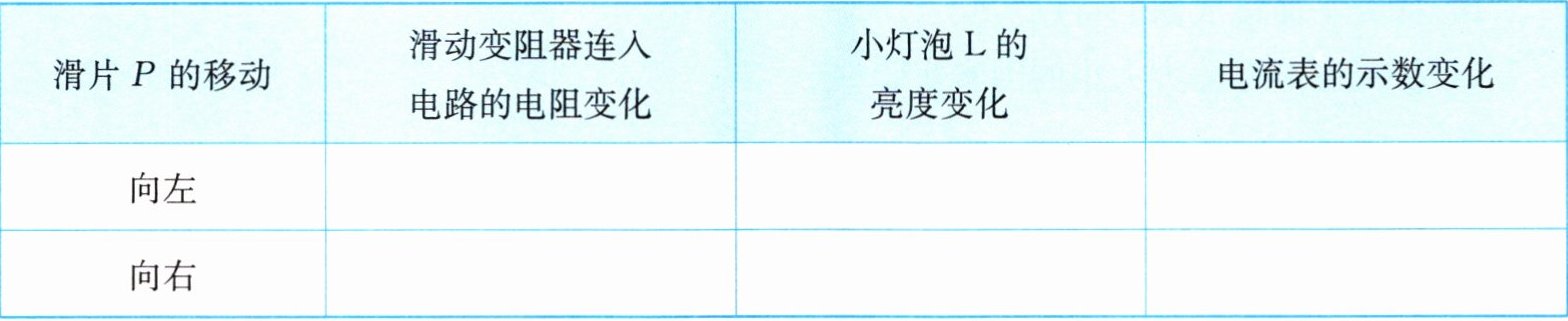

（4）请按照你的连接方法完成下表。
（1）用笔画线表示导线完成实物图的连接。
（2）当电路中接入滑动变阻器后，在闭合开关前，滑片P应调到最
左
（选填“左”或“右”）端。（3）当接滑动变阻器的
CD
或AB
接线柱的两种情况下，滑动变阻器不起变阻作用。（4）请按照你的连接方法完成下表。
答案
11. (1)略(提示：将元件全部串联,注意电流表正、负接线柱不要接反)
(2) 左
(3) CD AB
(4)略(提示：当滑片向左移动时,电阻变大,灯泡变暗,电流表示数变小;当滑片向右移动时,电阻变小,灯泡变亮,电流表示数变大)
(2) 左
(3) CD AB
(4)略(提示：当滑片向左移动时,电阻变大,灯泡变暗,电流表示数变小;当滑片向右移动时,电阻变小,灯泡变亮,电流表示数变大)
解析
【分析】
要解决这道题，需掌握滑动变阻器的使用规则：滑动变阻器应串联在电路中，接线需遵循“一上一下”原则，闭合开关前滑片要调至最大阻值处；电流表需满足“正进负出”。具体思路：
1. 第（1）问：将电源、开关、滑动变阻器、灯泡、电流表依次串联，电流表正接线柱接电流流入端，负接线柱接流出端，滑动变阻器选一上一下接线柱（保证能变阻）。
2. 第（2）问：闭合开关前，滑片应置于滑动变阻器最大阻值端，根据接法判断位置。
3. 第（3）问：滑动变阻器接同上面或同下面接线柱时，无法改变接入电阻，需明确对应接线柱。
4. 第（4）问：滑片移动改变接入电阻丝长度，进而影响电流和灯泡亮度。
【解析】
（1）连接实物图时，将电源、开关、滑动变阻器、灯泡、电流表依次串联，电流表正接线柱接靠近电源正极的一端，负接线柱接另一端；滑动变阻器选择一上一下两个接线柱接入电路（保证能改变电阻）。
（2）闭合开关前，滑动变阻器滑片应调至最大阻值处，本题中滑动变阻器最大阻值在左端，故滑片P应调到最左端。
（3）滑动变阻器接线需“一上一下”，若接上面两个接线柱（CD），电阻为0，相当于导线；若接下面两个接线柱（AB），全部电阻丝接入，电阻不变，两种情况都不起变阻作用。
（4）当滑片向左移动时，滑动变阻器接入电路的电阻丝变长，电阻变大，电路中电流变小，灯泡变暗；当滑片向右移动时，接入电阻丝变短，电阻变小，电流变大，灯泡变亮。
【答案】
(1) 略（提示：将元件全部串联，电流表正、负接线柱不要接反，滑动变阻器一上一下接线）
(2) 左
(3) CD；AB
(4) 略（提示：滑片左移时，电阻变大，灯泡变暗，电流表示数变小；滑片右移时，电阻变小，灯泡变亮，电流表示数变大）
【知识点】
滑动变阻器的使用、电流表的使用、串联电路
【点评】
本题围绕滑动变阻器的核心考点命题，考查滑动变阻器的接线规则、使用注意事项及变阻原理，是电学基础题型，需学生熟练掌握滑动变阻器的基本操作。
【难度系数】
0.6
要解决这道题，需掌握滑动变阻器的使用规则：滑动变阻器应串联在电路中，接线需遵循“一上一下”原则，闭合开关前滑片要调至最大阻值处；电流表需满足“正进负出”。具体思路：
1. 第（1）问：将电源、开关、滑动变阻器、灯泡、电流表依次串联，电流表正接线柱接电流流入端，负接线柱接流出端，滑动变阻器选一上一下接线柱（保证能变阻）。
2. 第（2）问：闭合开关前，滑片应置于滑动变阻器最大阻值端，根据接法判断位置。
3. 第（3）问：滑动变阻器接同上面或同下面接线柱时，无法改变接入电阻，需明确对应接线柱。
4. 第（4）问：滑片移动改变接入电阻丝长度，进而影响电流和灯泡亮度。
【解析】
（1）连接实物图时，将电源、开关、滑动变阻器、灯泡、电流表依次串联，电流表正接线柱接靠近电源正极的一端，负接线柱接另一端；滑动变阻器选择一上一下两个接线柱接入电路（保证能改变电阻）。
（2）闭合开关前，滑动变阻器滑片应调至最大阻值处，本题中滑动变阻器最大阻值在左端，故滑片P应调到最左端。
（3）滑动变阻器接线需“一上一下”，若接上面两个接线柱（CD），电阻为0，相当于导线；若接下面两个接线柱（AB），全部电阻丝接入，电阻不变，两种情况都不起变阻作用。
（4）当滑片向左移动时，滑动变阻器接入电路的电阻丝变长，电阻变大，电路中电流变小，灯泡变暗；当滑片向右移动时，接入电阻丝变短，电阻变小，电流变大，灯泡变亮。
【答案】
(1) 略（提示：将元件全部串联，电流表正、负接线柱不要接反，滑动变阻器一上一下接线）
(2) 左
(3) CD；AB
(4) 略（提示：滑片左移时，电阻变大，灯泡变暗，电流表示数变小；滑片右移时，电阻变小，灯泡变亮，电流表示数变大）
【知识点】
滑动变阻器的使用、电流表的使用、串联电路
【点评】
本题围绕滑动变阻器的核心考点命题，考查滑动变阻器的接线规则、使用注意事项及变阻原理，是电学基础题型，需学生熟练掌握滑动变阻器的基本操作。
【难度系数】
0.6
