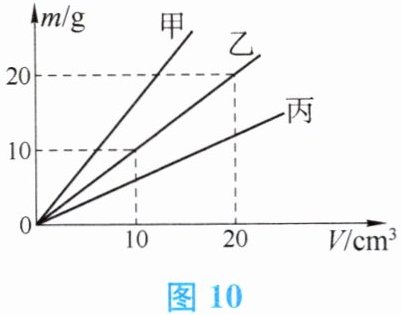

18. 甲、乙、丙三种物质的质量与体积的关系如图10所示。$\rho_{甲}$、$\rho_{乙}$、$\rho_{丙}$、$\rho_{水}$分别代表甲、乙、丙三种物质和水的密度，据图可知(
A.$\rho_{甲}＞\rho_{乙}＞\rho_{丙}$，且$\rho_{丙}＜\rho_{水}$
B.$\rho_{甲}＞\rho_{乙}＞\rho_{丙}$，且$\rho_{丙}＞\rho_{水}$
C.$\rho_{丙}＞\rho_{乙}＞\rho_{甲}$，且$\rho_{丙}=\rho_{水}$
D.$\rho_{乙}＞\rho_{甲}＞\rho_{丙}$，且$\rho_{丙}＞\rho_{水}$
A
)。A.$\rho_{甲}＞\rho_{乙}＞\rho_{丙}$，且$\rho_{丙}＜\rho_{水}$
B.$\rho_{甲}＞\rho_{乙}＞\rho_{丙}$，且$\rho_{丙}＞\rho_{水}$
C.$\rho_{丙}＞\rho_{乙}＞\rho_{甲}$，且$\rho_{丙}=\rho_{水}$
D.$\rho_{乙}＞\rho_{甲}＞\rho_{丙}$，且$\rho_{丙}＞\rho_{水}$
答案
18. A

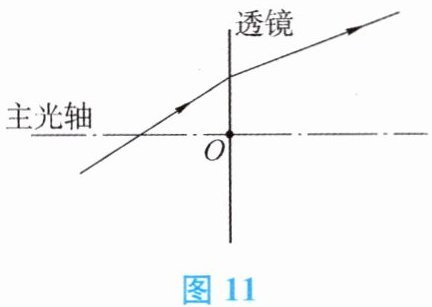

19. 图11是光经过某种透镜的光路，下列判断正确的是（
A.该透镜对光有会聚作用，是凸透镜
B.该透镜对光有发散作用，是凸透镜
C.该透镜对光有会聚作用，是凹透镜
D.该透镜对光有发散作用，是凹透镜
A
）。A.该透镜对光有会聚作用，是凸透镜
B.该透镜对光有发散作用，是凸透镜
C.该透镜对光有会聚作用，是凹透镜
D.该透镜对光有发散作用，是凹透镜
答案
19. A
三、作图题

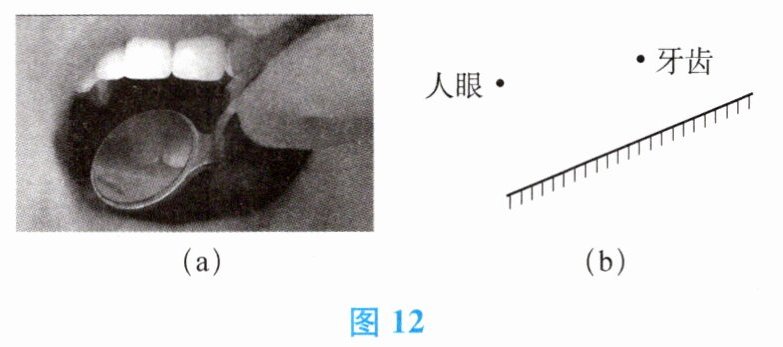

20. 图12(a)中，牙医借助平面镜观察牙齿的背面，请在图12(b)中画出能反映此过程的光路图。
20. 图12(a)中，牙医借助平面镜观察牙齿的背面，请在图12(b)中画出能反映此过程的光路图。
答案
20. 如图10所示
四、实验题
21. 在探究凸透镜成像的规律实验中：
（1）实验开始前在调节凸透镜和光屏的高度时应

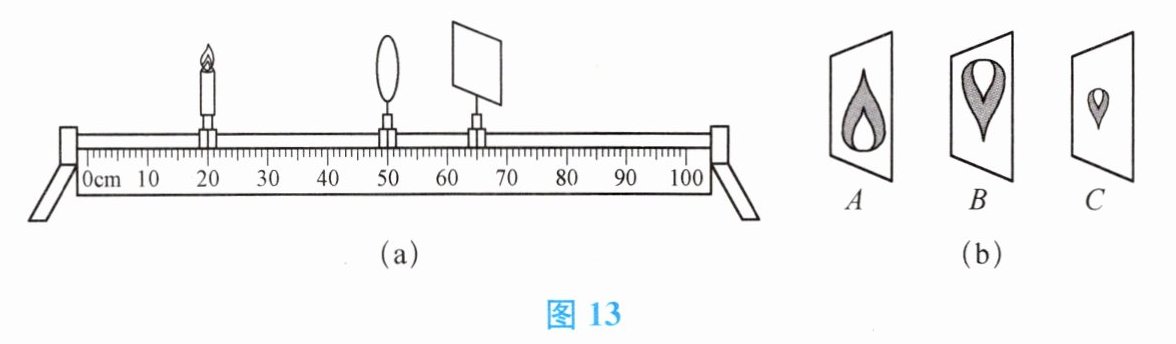

（2）某次实验情形如图13(a)所示，此时光屏上恰好得到烛焰清晰的像，烛焰的像应为图13(b)中的

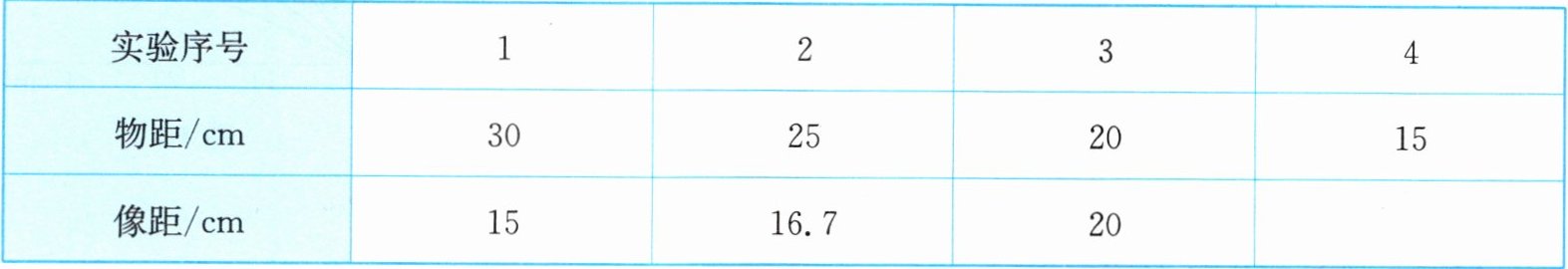

（3）依次改变蜡烛的位置，移动光屏，直到找到清晰的像，记录的数据如下表所示。
① 该凸透镜的焦距为
② 第4次实验中的像距应该为
（4）将蜡烛移至45 cm刻度线处，无论怎样移动光屏，光屏上都没有像，观察此时成像的操作是：
21. 在探究凸透镜成像的规律实验中：
（1）实验开始前在调节凸透镜和光屏的高度时应
点燃
（选填“点燃”或“不点燃”）蜡烛。（2）某次实验情形如图13(a)所示，此时光屏上恰好得到烛焰清晰的像，烛焰的像应为图13(b)中的
C
。（3）依次改变蜡烛的位置，移动光屏，直到找到清晰的像，记录的数据如下表所示。
① 该凸透镜的焦距为
10
cm；② 第4次实验中的像距应该为
30
cm。（4）将蜡烛移至45 cm刻度线处，无论怎样移动光屏，光屏上都没有像，观察此时成像的操作是：
移去光屏，眼睛在光屏一侧透过透镜观察烛焰
。答案
21.（1）点燃 （2）C （3）① 10 ② 30 （4）移去光屏，眼睛在光屏一侧透过透镜观察烛焰
