1. 教室里的日光灯正常工作时的电流约为200 mA，即A。
答案
0.2
解析
【分析】本题考查电流单位的换算，解题时需明确电流单位安培（A）与毫安（mA）之间的进率关系，即1A = 1000mA，将毫安换算为安培时，用毫安数值除以进率1000即可得到结果。
【解析】根据电流单位换算规则，1A = 1000mA，因此200mA换算为A的计算过程为：200 mA = 200 ÷ 1000 A = 0.2 A。
【答案】0.2
【知识点】电流单位换算
【点评】本题属于电学中基础的单位换算题，主要考查学生对电流单位进率的掌握，题目难度低，适合基础知识点的巩固练习。
【难度系数】0.9
【解析】根据电流单位换算规则，1A = 1000mA，因此200mA换算为A的计算过程为：200 mA = 200 ÷ 1000 A = 0.2 A。
【答案】0.2
【知识点】电流单位换算
【点评】本题属于电学中基础的单位换算题，主要考查学生对电流单位进率的掌握，题目难度低，适合基础知识点的巩固练习。
【难度系数】0.9

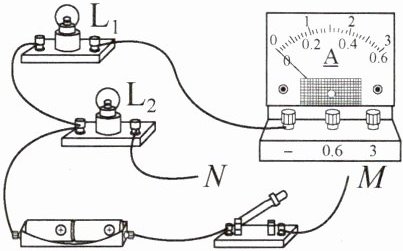

2. 如图所示，某物理兴趣小组的同学在用电流表做测量电流的实验时，将一根导线的M端和另一根导线的N端都接到电流表标有“0.6”的接线柱上，此时电流表测量的是通过小灯泡的电流；若要用电流表测干路中的总电流，则应将导线的M端接到电流表标有“3”的接线柱上，另一根导线的N端接到电流表标有“”的接线柱上。
答案
L1；-
解析
【分析】
首先明确电路中L₁与L₂为并联关系。当M、N都接电流表的“0.6”接线柱时，分析电流路径：电流从开关经M到电流表“0.6”接线柱，一部分电流经电流表内部从负接线柱流出，再流向L₁回到电源负极；另一部分电流经N线直接从“0.6”接线柱流向L₂回到电源负极，因此电流表仅与L₁串联，测量L₁的电流。若要测干路总电流，需让电流表串联在干路，电流需从电流表正接线柱流入、负接线柱流出，据此调整接线即可。
【解析】
1. 判断电流表测量对象：当M、N都接“0.6”接线柱时，电流分为两条支路：一条支路是电流表→L₁，另一条支路是N线→L₂，因此电流表只测量通过L₁的电流。
2. 测干路总电流的接线：干路电流是所有支路电流的总和，需让电流表接在干路，电流从电流表正接线柱流入、负接线柱流出。所以将M端接电流表“3”接线柱（正接线柱），N端应接电流表的负接线柱“-”，此时电流表的电流路径为：电源正极→开关→M→电流表“3”接线柱→电流表内部→负接线柱，再分成两路分别流向L₁和L₂，电流表测量干路总电流。
【答案】
L₁；-
【知识点】
并联电路电流、电流表的使用
【点评】
本题考查电流表的使用规则，核心是明确电流表需串联在被测电路中，测干路电流时要串联在干路，且电流需从正接线柱流入、负接线柱流出，结合并联电路的电流特点即可分析。
【难度系数】
0.5
首先明确电路中L₁与L₂为并联关系。当M、N都接电流表的“0.6”接线柱时，分析电流路径：电流从开关经M到电流表“0.6”接线柱，一部分电流经电流表内部从负接线柱流出，再流向L₁回到电源负极；另一部分电流经N线直接从“0.6”接线柱流向L₂回到电源负极，因此电流表仅与L₁串联，测量L₁的电流。若要测干路总电流，需让电流表串联在干路，电流需从电流表正接线柱流入、负接线柱流出，据此调整接线即可。
【解析】
1. 判断电流表测量对象：当M、N都接“0.6”接线柱时，电流分为两条支路：一条支路是电流表→L₁，另一条支路是N线→L₂，因此电流表只测量通过L₁的电流。
2. 测干路总电流的接线：干路电流是所有支路电流的总和，需让电流表接在干路，电流从电流表正接线柱流入、负接线柱流出。所以将M端接电流表“3”接线柱（正接线柱），N端应接电流表的负接线柱“-”，此时电流表的电流路径为：电源正极→开关→M→电流表“3”接线柱→电流表内部→负接线柱，再分成两路分别流向L₁和L₂，电流表测量干路总电流。
【答案】
L₁；-
【知识点】
并联电路电流、电流表的使用
【点评】
本题考查电流表的使用规则，核心是明确电流表需串联在被测电路中，测干路电流时要串联在干路，且电流需从正接线柱流入、负接线柱流出，结合并联电路的电流特点即可分析。
【难度系数】
0.5

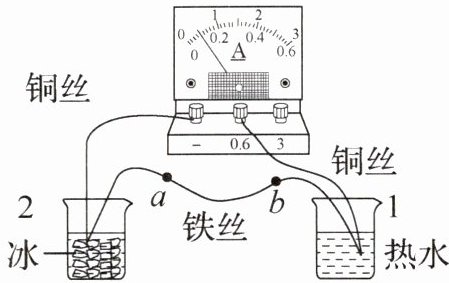

3. 如图所示，两种不同的金属丝组成一个闭合回路，触头1置于热水中，触头2置于冰中，此时回路中电流表的指针会向右偏转，这是温差电现象。此过程中铁丝内电流的方向为（选填“由a至b”或“由b至a”）。
答案
由 b 至 a
解析
【分析】
要确定铁丝内的电流方向，需根据电流表的偏转方向判断回路的电流流向：电流表指针向右偏转，说明电流从电流表的正接线柱（0.6接线柱）流入，负接线柱（-接线柱）流出，据此分析回路的电流路径，即可得出铁丝中的电流方向。
【解析】
电流表指针向右偏转，表明电流从电流表的正接线柱（标注“0.6”的接线柱）流入，从负接线柱（标注“-”的接线柱）流出。结合电路连接：电流表的“0.6”接线柱通过导线连接到b点，电流表的“-”接线柱通过导线连接到左侧冰中的铜丝。因此，回路的电流路径为：电流表的“0.6”接线柱→b点→铁丝→a点→左侧铜丝→电流表的“-”接线柱→电流表→电流表的“0.6”接线柱，形成闭合回路。由此可知，铁丝内电流的方向为由b至a。
【答案】
由 b 至 a
【知识点】
温差电现象、电流方向判断
【点评】
本题结合温差电现象考查电流方向的判断，核心是根据电流表的偏转确定电流在电流表中的流向，再梳理回路的电流路径，难度适中。
【难度系数】
0.5
要确定铁丝内的电流方向，需根据电流表的偏转方向判断回路的电流流向：电流表指针向右偏转，说明电流从电流表的正接线柱（0.6接线柱）流入，负接线柱（-接线柱）流出，据此分析回路的电流路径，即可得出铁丝中的电流方向。
【解析】
电流表指针向右偏转，表明电流从电流表的正接线柱（标注“0.6”的接线柱）流入，从负接线柱（标注“-”的接线柱）流出。结合电路连接：电流表的“0.6”接线柱通过导线连接到b点，电流表的“-”接线柱通过导线连接到左侧冰中的铜丝。因此，回路的电流路径为：电流表的“0.6”接线柱→b点→铁丝→a点→左侧铜丝→电流表的“-”接线柱→电流表→电流表的“0.6”接线柱，形成闭合回路。由此可知，铁丝内电流的方向为由b至a。
【答案】
由 b 至 a
【知识点】
温差电现象、电流方向判断
【点评】
本题结合温差电现象考查电流方向的判断，核心是根据电流表的偏转确定电流在电流表中的流向，再梳理回路的电流路径，难度适中。
【难度系数】
0.5

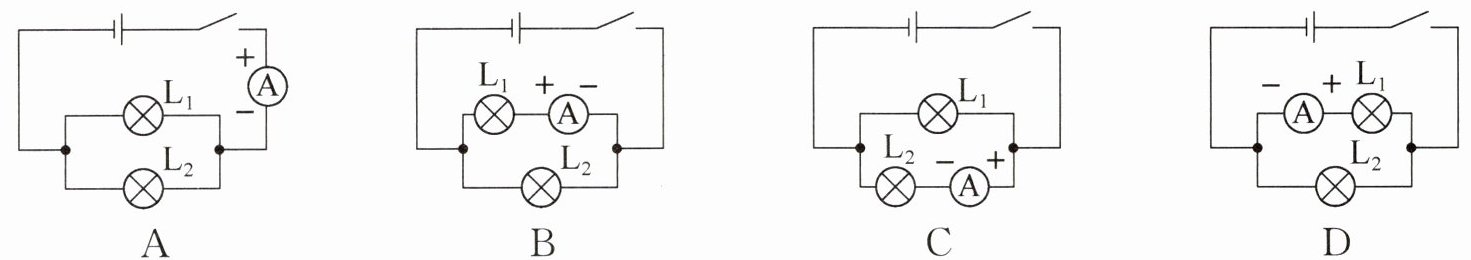

4. 如图所示的电路中，能直接测量通过小灯泡$\mathrm{L}_1$的电流的电路是（）。
答案
D
解析
【分析】要判断能直接测量通过小灯泡$\mathrm{L}_1$电流的电路，需依据电流表的使用规则：电流表应串联在被测电路中，且电流需从电流表的正接线柱流入、负接线柱流出。逐一分析各选项：
选项A：电流表接在干路中，测量的是干路总电流，并非$\mathrm{L}_1$的电流，不符合要求；
选项B：电流表与$\mathrm{L}_1$串联，但电流从电流表的负接线柱流入、正接线柱流出，正负接线柱接反，无法正确测量电流，不符合要求；
选项C：电流表与$\mathrm{L}_2$串联，测量的是$\mathrm{L}_2$的电流，不是$\mathrm{L}_1$的电流，不符合要求；
选项D：电流表与$\mathrm{L}_1$串联，电流从电流表正接线柱流入、负接线柱流出，符合电流表使用规则，能直接测量$\mathrm{L}_1$的电流。
【解析】根据电流表的使用规则：①电流表必须串联在被测电路中；②电流要从电流表的正接线柱流入，负接线柱流出。
A选项：电流表在干路，测量总电流，错误；
B选项：电流表正负接线柱接反，错误；
C选项：电流表测量$\mathrm{L}_2$的电流，错误；
D选项：电流表与$\mathrm{L}_1$串联，接线柱连接正确，可测量$\mathrm{L}_1$的电流，正确。
【答案】D
【知识点】电流表的使用、串联电路的电流测量
【点评】本题考查电流表的正确使用方法，属于基础电路题，需明确电流表的连接要求和接线柱的接法，是电路学习的基础考点。
【难度系数】0.3
选项A：电流表接在干路中，测量的是干路总电流，并非$\mathrm{L}_1$的电流，不符合要求；
选项B：电流表与$\mathrm{L}_1$串联，但电流从电流表的负接线柱流入、正接线柱流出，正负接线柱接反，无法正确测量电流，不符合要求；
选项C：电流表与$\mathrm{L}_2$串联，测量的是$\mathrm{L}_2$的电流，不是$\mathrm{L}_1$的电流，不符合要求；
选项D：电流表与$\mathrm{L}_1$串联，电流从电流表正接线柱流入、负接线柱流出，符合电流表使用规则，能直接测量$\mathrm{L}_1$的电流。
【解析】根据电流表的使用规则：①电流表必须串联在被测电路中；②电流要从电流表的正接线柱流入，负接线柱流出。
A选项：电流表在干路，测量总电流，错误；
B选项：电流表正负接线柱接反，错误；
C选项：电流表测量$\mathrm{L}_2$的电流，错误；
D选项：电流表与$\mathrm{L}_1$串联，接线柱连接正确，可测量$\mathrm{L}_1$的电流，正确。
【答案】D
【知识点】电流表的使用、串联电路的电流测量
【点评】本题考查电流表的正确使用方法，属于基础电路题，需明确电流表的连接要求和接线柱的接法，是电路学习的基础考点。
【难度系数】0.3

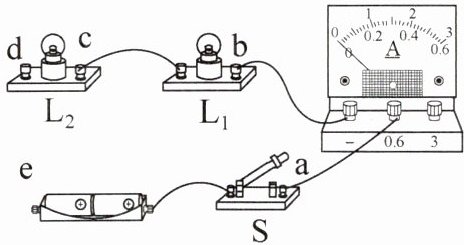

5. 用电流表测量电流的部分实验电路如图所示，下列说法正确的是（）。
A.用导线连接c、e，电流表只能测量通过小灯泡$\mathrm{L}_2$的电流
B.用导线连接d、e，电流表只能测量通过小灯泡$\mathrm{L}_2$的电流
C.用两根导线分别连接a、d和c、e，电流表只能测量通过小灯泡$\mathrm{L}_1$的电流
D.用两根导线分别连接b、d和c、e，电流表只能测量通过小灯泡$\mathrm{L}_2$的电流
A.用导线连接c、e，电流表只能测量通过小灯泡$\mathrm{L}_2$的电流
B.用导线连接d、e，电流表只能测量通过小灯泡$\mathrm{L}_2$的电流
C.用两根导线分别连接a、d和c、e，电流表只能测量通过小灯泡$\mathrm{L}_1$的电流
D.用两根导线分别连接b、d和c、e，电流表只能测量通过小灯泡$\mathrm{L}_2$的电流
答案
C
解析
【分析】
要判断不同导线连接时电流表测量的电流，需明确电流表串联在被测电路中，且电流表相当于导线，会短路与其并联的用电器。先梳理电路结构：电源、开关S、电流表（接“-”和“0.6”接线柱）、L₁（接线柱b、c）、L₂（接线柱c、d），电流表“-”接L₁的b端，电流表“0.6”接开关的a端，开关接电源，电源另一端为e端。逐个分析选项：
选项A：连接c、e时，L₂的d端未接入回路，L₂无电流，电流表测L₁的电流，A错误。
选项B：连接d、e时，L₂的c端未接入回路，电路断路，B错误。
选项C：连接a、d和c、e时，L₂两端通过导线接在电流表两端，L₂被短路，电流仅经L₁、电流表形成回路，电流表测L₁的电流，C正确。
选项D：连接b、d和c、e时，L₁和L₂并联，电流表在干路测总电流，D错误。
【解析】
逐个分析各选项的电路连接：
1. 选项A：连接c、e，电流路径为电源→S→电流表→L₁→c→e→电源，L₂的d端未接入电路，无电流，电流表测L₁的电流，A错误。
2. 选项B：连接d、e，L₂的c端和L₁的c端均未接入电路，电路断路，B错误。
3. 选项C：连接a、d和c、e，L₂的两端分别接电流表的0.6接线柱（a）和电源（e），因电流表电阻极小，L₂被短路，电流仅通过L₁、电流表形成回路，电流表测量L₁的电流，C正确。
4. 选项D：连接b、d和c、e，L₁和L₂并联，电流表在干路，测量总电流，D错误。
【答案】
C
【知识点】
电流表的使用、电路连接
【点评】
本题考查电流表的使用及电路连接的分析，需明确电流表的作用（串联、相当于导线），通过分析导线连接后的电流路径判断用电器的工作情况，易错点是误判并联电路中电流表的测量对象。
【难度系数】
0.4
要判断不同导线连接时电流表测量的电流，需明确电流表串联在被测电路中，且电流表相当于导线，会短路与其并联的用电器。先梳理电路结构：电源、开关S、电流表（接“-”和“0.6”接线柱）、L₁（接线柱b、c）、L₂（接线柱c、d），电流表“-”接L₁的b端，电流表“0.6”接开关的a端，开关接电源，电源另一端为e端。逐个分析选项：
选项A：连接c、e时，L₂的d端未接入回路，L₂无电流，电流表测L₁的电流，A错误。
选项B：连接d、e时，L₂的c端未接入回路，电路断路，B错误。
选项C：连接a、d和c、e时，L₂两端通过导线接在电流表两端，L₂被短路，电流仅经L₁、电流表形成回路，电流表测L₁的电流，C正确。
选项D：连接b、d和c、e时，L₁和L₂并联，电流表在干路测总电流，D错误。
【解析】
逐个分析各选项的电路连接：
1. 选项A：连接c、e，电流路径为电源→S→电流表→L₁→c→e→电源，L₂的d端未接入电路，无电流，电流表测L₁的电流，A错误。
2. 选项B：连接d、e，L₂的c端和L₁的c端均未接入电路，电路断路，B错误。
3. 选项C：连接a、d和c、e，L₂的两端分别接电流表的0.6接线柱（a）和电源（e），因电流表电阻极小，L₂被短路，电流仅通过L₁、电流表形成回路，电流表测量L₁的电流，C正确。
4. 选项D：连接b、d和c、e，L₁和L₂并联，电流表在干路，测量总电流，D错误。
【答案】
C
【知识点】
电流表的使用、电路连接
【点评】
本题考查电流表的使用及电路连接的分析，需明确电流表的作用（串联、相当于导线），通过分析导线连接后的电流路径判断用电器的工作情况，易错点是误判并联电路中电流表的测量对象。
【难度系数】
0.4
