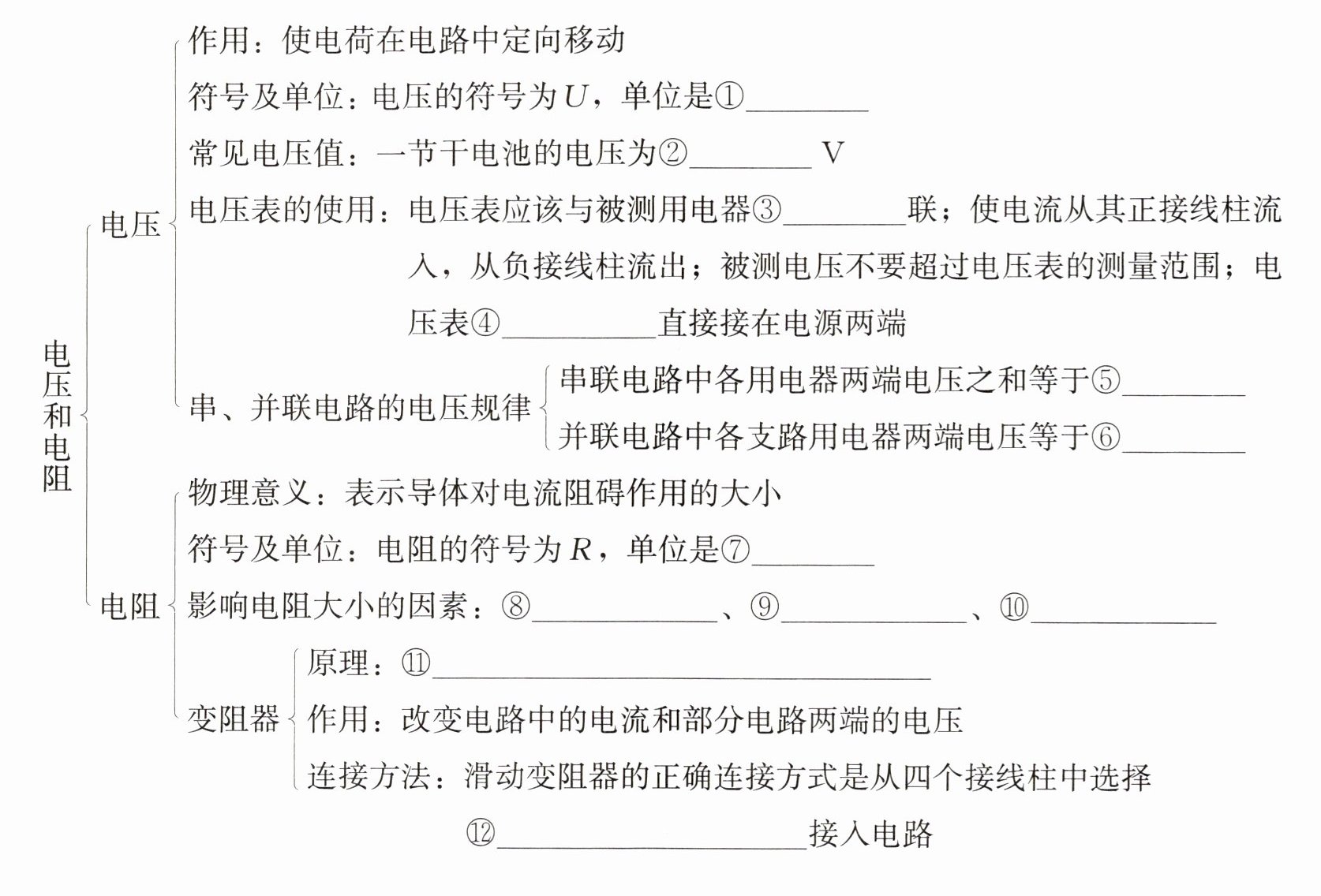

电压和电阻
电压
作用：使电荷在电路中定向移动
符号及单位：电压的符号为U，单位是①
常见电压值：一节干电池的电压为② V
电压表的使用：电压表应该与被测用电器③联；使电流从其正接线柱流入，从负接线柱流出；被测电压不要超过电压表的测量范围；电压表④直接接在电源两端
串、并联电路的电压规律
├串联电路中各用电器两端电压之和等于⑤
└并联电路中各支路用电器两端电压等于⑥
电阻
物理意义：表示导体对电流阻碍作用的大小
符号及单位：电阻的符号为R，单位是⑦
影响电阻大小的因素：⑧、⑨、⑩
变阻器
├原理：⑪
├作用：改变电路中的电流和部分电路两端的电压
└连接方法：滑动变阻器的正确连接方式是从四个接线柱中选择⑫接入电路
电压
作用：使电荷在电路中定向移动
符号及单位：电压的符号为U，单位是①
常见电压值：一节干电池的电压为② V
电压表的使用：电压表应该与被测用电器③联；使电流从其正接线柱流入，从负接线柱流出；被测电压不要超过电压表的测量范围；电压表④直接接在电源两端
串、并联电路的电压规律
├串联电路中各用电器两端电压之和等于⑤
└并联电路中各支路用电器两端电压等于⑥
电阻
物理意义：表示导体对电流阻碍作用的大小
符号及单位：电阻的符号为R，单位是⑦
影响电阻大小的因素：⑧、⑨、⑩
变阻器
├原理：⑪
├作用：改变电路中的电流和部分电路两端的电压
└连接方法：滑动变阻器的正确连接方式是从四个接线柱中选择⑫接入电路
答案
解：
① 伏特（V）
② 1.5
③ 并
④ 可以
⑤ 电源两端的总电压
⑥ 电源两端的总电压
⑦ 欧姆（Ω）
⑧ 导体的材料
⑨ 导体的长度
⑩ 导体的横截面积
⑪ 通过改变接入电路中电阻丝的长度来改变电阻的大小
⑫ 一上一下两个接线柱
① 伏特（V）
② 1.5
③ 并
④ 可以
⑤ 电源两端的总电压
⑥ 电源两端的总电压
⑦ 欧姆（Ω）
⑧ 导体的材料
⑨ 导体的长度
⑩ 导体的横截面积
⑪ 通过改变接入电路中电阻丝的长度来改变电阻的大小
⑫ 一上一下两个接线柱
解析
【分析】
本题考查电压、电阻、变阻器的基础概念，需回忆初中电学相关知识点逐一对应填空：先明确电压的单位、常见值、电压表使用规则，再掌握串并联电路的电压规律，接着记忆电阻的单位和影响因素，最后明确滑动变阻器的原理与连接方法。
【解析】
根据初中电学基础知识点：
① 电压的单位是伏特，符号为V；
② 一节标准干电池的电压为1.5V；
③ 电压表使用时需与被测用电器并联；
④ 电压表内阻极大，可以直接接在电源两端测量电源电压；
⑤ 串联电路总电压等于各用电器两端电压之和，即等于电源两端的总电压；
⑥ 并联电路各支路电压相等，等于电源两端的总电压；
⑦ 电阻的单位是欧姆，符号为Ω；
⑧ 影响电阻大小的因素包括导体的材料；
⑨ 影响电阻大小的因素包括导体的长度；
⑩ 影响电阻大小的因素包括导体的横截面积；
⑪ 滑动变阻器的原理是通过改变接入电路中电阻丝的长度来改变电阻大小；
⑫ 滑动变阻器正确接入电路的方式是选择一上一下两个接线柱。
【答案】
① 伏特（V）；② 1.5；③ 并；④ 可以；⑤ 电源两端的总电压；⑥ 电源两端的总电压；⑦ 欧姆（Ω）；⑧ 导体的材料；⑨ 导体的长度；⑩ 导体的横截面积；⑪ 通过改变接入电路中电阻丝的长度来改变电阻的大小；⑫ 一上一下两个接线柱
【知识点】
电压的概念；电阻的影响因素；滑动变阻器的使用
【点评】
本题为初中电学基础概念填空题，考查对电压、电阻、变阻器核心知识点的记忆，属于电学入门基础题，需熟练掌握相关基础内容。
【难度系数】
0.7
本题考查电压、电阻、变阻器的基础概念，需回忆初中电学相关知识点逐一对应填空：先明确电压的单位、常见值、电压表使用规则，再掌握串并联电路的电压规律，接着记忆电阻的单位和影响因素，最后明确滑动变阻器的原理与连接方法。
【解析】
根据初中电学基础知识点：
① 电压的单位是伏特，符号为V；
② 一节标准干电池的电压为1.5V；
③ 电压表使用时需与被测用电器并联；
④ 电压表内阻极大，可以直接接在电源两端测量电源电压；
⑤ 串联电路总电压等于各用电器两端电压之和，即等于电源两端的总电压；
⑥ 并联电路各支路电压相等，等于电源两端的总电压；
⑦ 电阻的单位是欧姆，符号为Ω；
⑧ 影响电阻大小的因素包括导体的材料；
⑨ 影响电阻大小的因素包括导体的长度；
⑩ 影响电阻大小的因素包括导体的横截面积；
⑪ 滑动变阻器的原理是通过改变接入电路中电阻丝的长度来改变电阻大小；
⑫ 滑动变阻器正确接入电路的方式是选择一上一下两个接线柱。
【答案】
① 伏特（V）；② 1.5；③ 并；④ 可以；⑤ 电源两端的总电压；⑥ 电源两端的总电压；⑦ 欧姆（Ω）；⑧ 导体的材料；⑨ 导体的长度；⑩ 导体的横截面积；⑪ 通过改变接入电路中电阻丝的长度来改变电阻的大小；⑫ 一上一下两个接线柱
【知识点】
电压的概念；电阻的影响因素；滑动变阻器的使用
【点评】
本题为初中电学基础概念填空题，考查对电压、电阻、变阻器核心知识点的记忆，属于电学入门基础题，需熟练掌握相关基础内容。
【难度系数】
0.7
1. 某调光台灯的简化电路如图所示，电源电压保持不变。为使台灯变亮，滑片应向端移动。台灯工作一段时间后，发现无论怎样调节滑片，台灯一直很亮且亮度不变，则电路发生的故障可能是滑动变阻器。
答案
A；短路
解析
【分析】
本题电路为滑动变阻器与灯泡串联，灯泡亮度由实际功率决定，实际功率越大灯越亮。根据欧姆定律，电源电压不变时，电路电流越大，总电阻越小。滑动变阻器接入电路的电阻丝长度决定其阻值，要使灯变亮需电流变大，滑动变阻器接入电阻需变小，结合滑动变阻器的接线方式判断滑片移动方向；故障分析需结合灯的亮度特点，判断电路中电阻的异常情况。
【解析】
1. 滑片移动方向：电路中滑动变阻器与灯泡串联，电源电压保持不变。灯泡亮度由实际功率$P=I^2R_{灯}$决定，灯变亮需电流$I$增大，根据欧姆定律$I=\frac{U}{R_{总}}$，总电阻$R_{总}$需减小，因此滑动变阻器接入电路的阻值要减小。由图可知，滑动变阻器接入的是A端到滑片的电阻丝，滑片向A端移动时，接入电阻丝长度变短，阻值减小，电流增大，灯变亮，故滑片向A端移动。
2. 故障分析：灯一直很亮且亮度不变，说明电路中电流大且不变，滑动变阻器无法改变阻值，始终接入极小电阻，即滑动变阻器短路（短路时接入电阻为0，总电阻小，电流大，灯的功率大且亮度不变）。
【答案】
A；短路
【知识点】
滑动变阻器的使用、电路故障分析
【点评】
本题考查滑动变阻器在串联电路中的应用及电路故障判断，需掌握滑动变阻器的工作原理，结合欧姆定律分析电流与电阻的关系，同时理解短路故障对电路的影响，属于基础题型。
【难度系数】
0.6
本题电路为滑动变阻器与灯泡串联，灯泡亮度由实际功率决定，实际功率越大灯越亮。根据欧姆定律，电源电压不变时，电路电流越大，总电阻越小。滑动变阻器接入电路的电阻丝长度决定其阻值，要使灯变亮需电流变大，滑动变阻器接入电阻需变小，结合滑动变阻器的接线方式判断滑片移动方向；故障分析需结合灯的亮度特点，判断电路中电阻的异常情况。
【解析】
1. 滑片移动方向：电路中滑动变阻器与灯泡串联，电源电压保持不变。灯泡亮度由实际功率$P=I^2R_{灯}$决定，灯变亮需电流$I$增大，根据欧姆定律$I=\frac{U}{R_{总}}$，总电阻$R_{总}$需减小，因此滑动变阻器接入电路的阻值要减小。由图可知，滑动变阻器接入的是A端到滑片的电阻丝，滑片向A端移动时，接入电阻丝长度变短，阻值减小，电流增大，灯变亮，故滑片向A端移动。
2. 故障分析：灯一直很亮且亮度不变，说明电路中电流大且不变，滑动变阻器无法改变阻值，始终接入极小电阻，即滑动变阻器短路（短路时接入电阻为0，总电阻小，电流大，灯的功率大且亮度不变）。
【答案】
A；短路
【知识点】
滑动变阻器的使用、电路故障分析
【点评】
本题考查滑动变阻器在串联电路中的应用及电路故障判断，需掌握滑动变阻器的工作原理，结合欧姆定律分析电流与电阻的关系，同时理解短路故障对电路的影响，属于基础题型。
【难度系数】
0.6

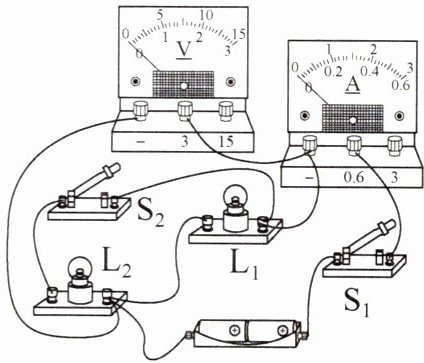

2. 如图所示，电源电压保持不变，将开关$\mathrm{S}_{1}$和$\mathrm{S}_{2}$都闭合，两个小灯泡均正常发光。下列判断正确的是（）。
A.小灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$是串联的
B.电压表不能测量小灯泡$\mathrm{L}_{2}$两端的电压
C.断开$\mathrm{S}_{2}$后电流表的示数不变
D.两个小灯泡两端的电压一定相同
A.小灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$是串联的
B.电压表不能测量小灯泡$\mathrm{L}_{2}$两端的电压
C.断开$\mathrm{S}_{2}$后电流表的示数不变
D.两个小灯泡两端的电压一定相同
答案
D
解析
【分析】要解决此题，需先分析开关都闭合时的电流路径，判断电路连接方式，再结合电表的使用规则、并联电路的特点逐一分析选项：首先确定电流从电源正极出发，经$\mathrm{S}_{1}$、电流表后分为两条支路，分别经过$\mathrm{L}_{1}$和$\mathrm{S}_{2}$、$\mathrm{L}_{2}$回到负极，因此两灯为并联；再看电压表的连接，电压表并联在$\mathrm{L}_{1}$两端，而并联电路中各支路电压与电源电压相等，故电压表也可测$\mathrm{L}_{2}$电压；电流表在干路，断开$\mathrm{S}_{2}$后支路减少，电流变小；并联电路各支路电压相等，据此判断选项。
【解析】当开关$\mathrm{S}_{1}$和$\mathrm{S}_{2}$都闭合时，电流路径为：电源正极→$\mathrm{S}_{1}$→电流表→分支1：$\mathrm{L}_{1}$→电源负极；分支2：$\mathrm{S}_{2}$→$\mathrm{L}_{2}$→电源负极，因此$\mathrm{L}_{1}$和$\mathrm{L}_{2}$是并联关系，故A选项错误。电压表并联在$\mathrm{L}_{1}$两端，由于并联电路各支路电压等于电源电压，所以电压表也并联在$\mathrm{L}_{2}$两端，能测量$\mathrm{L}_{2}$两端的电压，故B选项错误。断开$\mathrm{S}_{2}$后，$\mathrm{L}_{2}$所在支路断开，电路中只有$\mathrm{L}_{1}$工作，电流表测$\mathrm{L}_{1}$的电流；而开关都闭合时，电流表测干路总电流（$\mathrm{L}_{1}$和$\mathrm{L}_{2}$的电流之和），因此断开$\mathrm{S}_{2}$后电流表示数变小，故C选项错误。根据并联电路的电压特点，各支路两端的电压相等，所以$\mathrm{L}_{1}$和$\mathrm{L}_{2}$两端的电压一定相同，故D选项正确。
【答案】D
【知识点】并联电路特点、电压表使用、电流表使用
【点评】本题考查电路连接方式的判断、电表的作用以及并联电路的电压规律，解题关键是正确分析电流路径判断串并联，再结合相关知识点逐一分析选项，属于中等难度的电路基础题。
【难度系数】0.5
【解析】当开关$\mathrm{S}_{1}$和$\mathrm{S}_{2}$都闭合时，电流路径为：电源正极→$\mathrm{S}_{1}$→电流表→分支1：$\mathrm{L}_{1}$→电源负极；分支2：$\mathrm{S}_{2}$→$\mathrm{L}_{2}$→电源负极，因此$\mathrm{L}_{1}$和$\mathrm{L}_{2}$是并联关系，故A选项错误。电压表并联在$\mathrm{L}_{1}$两端，由于并联电路各支路电压等于电源电压，所以电压表也并联在$\mathrm{L}_{2}$两端，能测量$\mathrm{L}_{2}$两端的电压，故B选项错误。断开$\mathrm{S}_{2}$后，$\mathrm{L}_{2}$所在支路断开，电路中只有$\mathrm{L}_{1}$工作，电流表测$\mathrm{L}_{1}$的电流；而开关都闭合时，电流表测干路总电流（$\mathrm{L}_{1}$和$\mathrm{L}_{2}$的电流之和），因此断开$\mathrm{S}_{2}$后电流表示数变小，故C选项错误。根据并联电路的电压特点，各支路两端的电压相等，所以$\mathrm{L}_{1}$和$\mathrm{L}_{2}$两端的电压一定相同，故D选项正确。
【答案】D
【知识点】并联电路特点、电压表使用、电流表使用
【点评】本题考查电路连接方式的判断、电表的作用以及并联电路的电压规律，解题关键是正确分析电流路径判断串并联，再结合相关知识点逐一分析选项，属于中等难度的电路基础题。
【难度系数】0.5
