8 在如图所示的电路中，为使灯$\mathrm{L}_1$与$\mathrm{L}_2$并联，应（
A.闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$，断开$\mathrm{S}_3$
B.闭合开关$\mathrm{S}_1$、$\mathrm{S}_3$，断开$\mathrm{S}_2$
C.闭合开关$\mathrm{S}_2$、$\mathrm{S}_3$，断开$\mathrm{S}_1$
D.同时闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$
B
）A.闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$，断开$\mathrm{S}_3$
B.闭合开关$\mathrm{S}_1$、$\mathrm{S}_3$，断开$\mathrm{S}_2$
C.闭合开关$\mathrm{S}_2$、$\mathrm{S}_3$，断开$\mathrm{S}_1$
D.同时闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$
答案
8. B
解析
【分析】要判断灯$\mathrm{L}_1$与$\mathrm{L}_2$是否并联，需明确并联电路的核心特点：电流从电源正极流出后，会分成两条独立的支路，分别经过$\mathrm{L}_1$和$\mathrm{L}_2$，最终汇合回到电源负极。我们需逐个分析各开关通断时的电流路径，判断是否符合并联的要求。
【解析】
选项A：闭合$\mathrm{S}_1$、$\mathrm{S}_2$，断开$\mathrm{S}_3$。此时电流路径为：电源正极→$\mathrm{S}_2$→$\mathrm{S}_1$→电源负极，形成电源短路，$\mathrm{L}_1$、$\mathrm{L}_2$均无电流通过，不符合要求。
选项B：闭合$\mathrm{S}_1$、$\mathrm{S}_3$，断开$\mathrm{S}_2$。电流从电源正极流出后分为两条支路：① 正极→$\mathrm{S}_1$→$\mathrm{L}_2$→$\mathrm{S}_3$→电源负极；② 正极→$\mathrm{L}_1$→$\mathrm{S}_3$→电源负极。两条支路分别经过$\mathrm{L}_1$和$\mathrm{L}_2$，符合并联电路的特点，$\mathrm{L}_1$与$\mathrm{L}_2$并联。
选项C：闭合$\mathrm{S}_2$、$\mathrm{S}_3$，断开$\mathrm{S}_1$。电流路径为：电源正极→$\mathrm{S}_2$→$\mathrm{L}_2$→$\mathrm{L}_1$→$\mathrm{S}_3$→电源负极，$\mathrm{L}_1$与$\mathrm{L}_2$串联，不符合要求。
选项D：同时闭合$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$。电流路径为：电源正极→$\mathrm{S}_1$→$\mathrm{S}_2$→电源负极，形成电源短路，不符合要求。
【答案】B
【知识点】并联电路、电路的状态
【点评】本题考查并联电路的判断，关键是明确并联电路中电流有多条独立路径，需注意避免电源短路的情况，属于电路基础题型。
【难度系数】0.5
【解析】
选项A：闭合$\mathrm{S}_1$、$\mathrm{S}_2$，断开$\mathrm{S}_3$。此时电流路径为：电源正极→$\mathrm{S}_2$→$\mathrm{S}_1$→电源负极，形成电源短路，$\mathrm{L}_1$、$\mathrm{L}_2$均无电流通过，不符合要求。
选项B：闭合$\mathrm{S}_1$、$\mathrm{S}_3$，断开$\mathrm{S}_2$。电流从电源正极流出后分为两条支路：① 正极→$\mathrm{S}_1$→$\mathrm{L}_2$→$\mathrm{S}_3$→电源负极；② 正极→$\mathrm{L}_1$→$\mathrm{S}_3$→电源负极。两条支路分别经过$\mathrm{L}_1$和$\mathrm{L}_2$，符合并联电路的特点，$\mathrm{L}_1$与$\mathrm{L}_2$并联。
选项C：闭合$\mathrm{S}_2$、$\mathrm{S}_3$，断开$\mathrm{S}_1$。电流路径为：电源正极→$\mathrm{S}_2$→$\mathrm{L}_2$→$\mathrm{L}_1$→$\mathrm{S}_3$→电源负极，$\mathrm{L}_1$与$\mathrm{L}_2$串联，不符合要求。
选项D：同时闭合$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$。电流路径为：电源正极→$\mathrm{S}_1$→$\mathrm{S}_2$→电源负极，形成电源短路，不符合要求。
【答案】B
【知识点】并联电路、电路的状态
【点评】本题考查并联电路的判断，关键是明确并联电路中电流有多条独立路径，需注意避免电源短路的情况，属于电路基础题型。
【难度系数】0.5

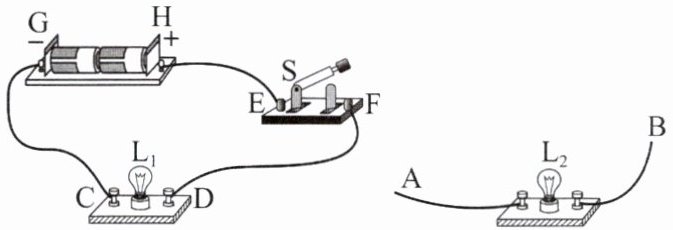

9 如图所示，小灯泡$\mathrm{L}_2$两端的导线A、B还未接入电路，字母C、D、E、F、G、H表示电路各元件的接线柱，要实现小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$并联，且开关S同时控制两盏灯，下列操作不能达到目的的是（
A.A接G，B接H
B.A接C，B接F
C.A接C，B接D
D.A接G，B接F
A
）A.A接G，B接H
B.A接C，B接F
C.A接C，B接D
D.A接G，B接F
答案
9. A
解析
【分析】
要解决本题，需明确并联电路的核心特点：各用电器两端分别连接到电源两极，开关在干路时可同时控制所有用电器。解题时需逐一分析每个选项的导线连接，判断电流路径是否满足“L₁、L₂并联，开关S同时控制两灯”的要求，不符合的即为答案。
【解析】
先明确电路原有连接：电源G为负极，H为正极；开关S的E接线柱接电源正极H，F接线柱接L₁的D接线柱，L₁的C接线柱接电源负极G。要实现目标，需让开关S在干路，电流从电源正极H经开关后分为两路，分别通过L₁、L₂，再汇合回到电源负极G。
对各选项分析：
1. 选项A：A接G，B接H。此时L₂的电流路径为：H→B→L₂→A→G，该路径未经过开关S，开关S仅控制L₁，无法同时控制两灯，不符合要求。
2. 选项B：A接C，B接F。电流从H→E→S→F后分为两路：①F→D→L₁→C→A→G；②F→B→L₂→A→G。L₁、L₂并联，开关S在干路，同时控制两灯，符合要求。
3. 选项C：A接C，B接D。电流从H→E→S→F后，F接D（原有连接），B接D，A接C，形成两路电流：①F→D→L₁→C→A→G；②F→D→B→L₂→A→C→G。L₁、L₂并联，开关S在干路，同时控制两灯，符合要求。
4. 选项D：A接G，B接F。电流从H→E→S→F后分为两路：①F→D→L₁→C→G；②F→B→L₂→A→G。L₁、L₂并联，开关S在干路，同时控制两灯，符合要求。
综上，不能达到目的的是选项A。
【答案】
A
【知识点】
并联电路、电路连接、开关作用
【点评】
本题考查电路连接的判断，需熟练掌握并联电路的特点，明确开关在干路的控制作用，通过分析电流路径即可解题，属于初中物理电路部分的基础题型。
【难度系数】
0.5
要解决本题，需明确并联电路的核心特点：各用电器两端分别连接到电源两极，开关在干路时可同时控制所有用电器。解题时需逐一分析每个选项的导线连接，判断电流路径是否满足“L₁、L₂并联，开关S同时控制两灯”的要求，不符合的即为答案。
【解析】
先明确电路原有连接：电源G为负极，H为正极；开关S的E接线柱接电源正极H，F接线柱接L₁的D接线柱，L₁的C接线柱接电源负极G。要实现目标，需让开关S在干路，电流从电源正极H经开关后分为两路，分别通过L₁、L₂，再汇合回到电源负极G。
对各选项分析：
1. 选项A：A接G，B接H。此时L₂的电流路径为：H→B→L₂→A→G，该路径未经过开关S，开关S仅控制L₁，无法同时控制两灯，不符合要求。
2. 选项B：A接C，B接F。电流从H→E→S→F后分为两路：①F→D→L₁→C→A→G；②F→B→L₂→A→G。L₁、L₂并联，开关S在干路，同时控制两灯，符合要求。
3. 选项C：A接C，B接D。电流从H→E→S→F后，F接D（原有连接），B接D，A接C，形成两路电流：①F→D→L₁→C→A→G；②F→D→B→L₂→A→C→G。L₁、L₂并联，开关S在干路，同时控制两灯，符合要求。
4. 选项D：A接G，B接F。电流从H→E→S→F后分为两路：①F→D→L₁→C→G；②F→B→L₂→A→G。L₁、L₂并联，开关S在干路，同时控制两灯，符合要求。
综上，不能达到目的的是选项A。
【答案】
A
【知识点】
并联电路、电路连接、开关作用
【点评】
本题考查电路连接的判断，需熟练掌握并联电路的特点，明确开关在干路的控制作用，通过分析电流路径即可解题，属于初中物理电路部分的基础题型。
【难度系数】
0.5

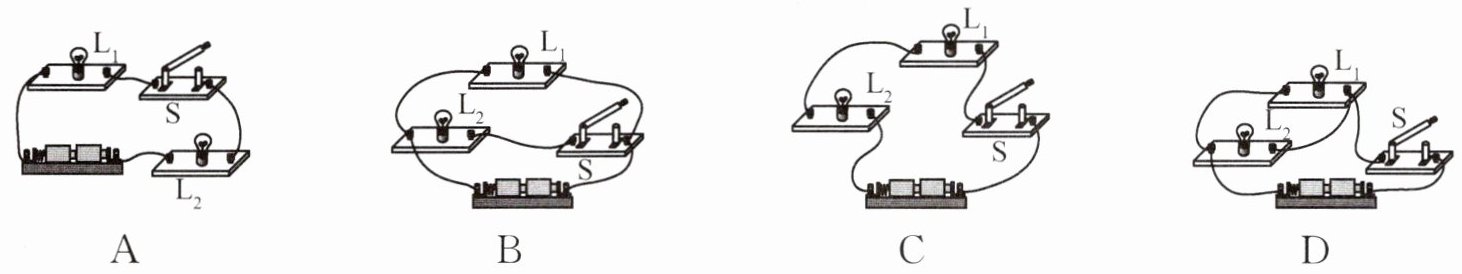

10 在
所示的电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是（
所示的电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是（D
）答案
10. D
解析
【分析】要选出符合要求的电路，需明确题目两个核心条件：①开关能同时控制两盏灯；②两灯发光互不影响（即两灯为并联连接）。接下来逐一分析各选项的电路结构：
1. 选项A：两灯依次连接，属于串联电路，串联电路中各用电器互相影响，不符合“互不影响”的要求，排除；
2. 选项B：两灯并列连接，属于并联电路，但开关仅在L₂所在的支路，只能控制L₂，无法同时控制两盏灯，排除；
3. 选项C：两灯为并联电路，但开关仅在L₁所在的支路，只能控制L₁，无法同时控制两盏灯，排除；
4. 选项D：两灯并列连接为并联电路，开关在干路位置，既能同时控制两盏灯，又满足并联电路各支路独立工作、互不影响的特点，符合题目要求。
【解析】根据题目要求，需同时满足“开关控制两灯”和“两灯互不影响”：
选项A是串联电路，两灯互相影响，不符合要求；
选项B中开关仅控制L₂，无法同时控制两灯，不符合要求；
选项C中开关仅控制L₁，无法同时控制两灯，不符合要求；
选项D中两灯并联，开关在干路，可同时控制两灯，且并联电路各支路互不影响，符合要求。
【答案】D
【知识点】并联电路、电路连接、开关的作用
【点评】本题考查电路的连接方式，需掌握串并联电路的特点及开关的控制作用，属于基础电路分析题，难度适中。
【难度系数】0.5
1. 选项A：两灯依次连接，属于串联电路，串联电路中各用电器互相影响，不符合“互不影响”的要求，排除；
2. 选项B：两灯并列连接，属于并联电路，但开关仅在L₂所在的支路，只能控制L₂，无法同时控制两盏灯，排除；
3. 选项C：两灯为并联电路，但开关仅在L₁所在的支路，只能控制L₁，无法同时控制两盏灯，排除；
4. 选项D：两灯并列连接为并联电路，开关在干路位置，既能同时控制两盏灯，又满足并联电路各支路独立工作、互不影响的特点，符合题目要求。
【解析】根据题目要求，需同时满足“开关控制两灯”和“两灯互不影响”：
选项A是串联电路，两灯互相影响，不符合要求；
选项B中开关仅控制L₂，无法同时控制两灯，不符合要求；
选项C中开关仅控制L₁，无法同时控制两灯，不符合要求；
选项D中两灯并联，开关在干路，可同时控制两灯，且并联电路各支路互不影响，符合要求。
【答案】D
【知识点】并联电路、电路连接、开关的作用
【点评】本题考查电路的连接方式，需掌握串并联电路的特点及开关的控制作用，属于基础电路分析题，难度适中。
【难度系数】0.5

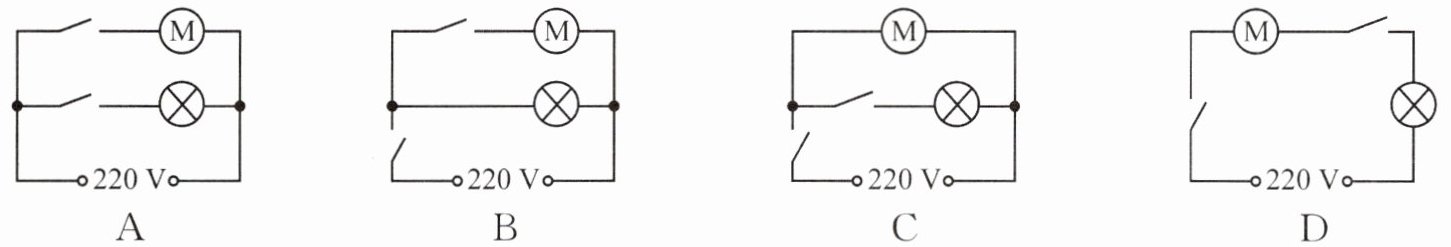

11（易错题）（2025盐城）家用抽油烟机装有排气扇和照明灯，使用时它们既能同时工作又能单独工作.下列电路符合要求的是（
A
）答案
11. A
解析
【分析】要使排气扇（M）和照明灯既能同时工作又能单独工作，需满足两者为并联关系，且各自支路有独立开关控制，这样才能实现单独工作或同时工作。解题时需逐一分析各选项的电路连接方式和开关位置是否符合要求。
【解析】
选项A：排气扇与照明灯并联，各自支路有独立开关，可单独控制，也能同时工作，符合要求；
选项B：照明灯支路无开关，仅干路有开关，照明灯无法单独控制，不符合；
选项C：排气扇支路无开关，仅照明灯支路有开关，排气扇无法单独控制，不符合；
选项D：排气扇与照明灯串联，只有一个总开关，无法单独工作，不符合。
【答案】A
【知识点】并联电路特点、电路设计
【点评】本题考查家庭电路中用电器的连接方式，需明确“既能同时工作又能单独工作”对应并联电路且各支路有独立开关，属于易错题，需注意开关位置对用电器控制的影响。
【难度系数】0.5
【解析】
选项A：排气扇与照明灯并联，各自支路有独立开关，可单独控制，也能同时工作，符合要求；
选项B：照明灯支路无开关，仅干路有开关，照明灯无法单独控制，不符合；
选项C：排气扇支路无开关，仅照明灯支路有开关，排气扇无法单独控制，不符合；
选项D：排气扇与照明灯串联，只有一个总开关，无法单独工作，不符合。
【答案】A
【知识点】并联电路特点、电路设计
【点评】本题考查家庭电路中用电器的连接方式，需明确“既能同时工作又能单独工作”对应并联电路且各支路有独立开关，属于易错题，需注意开关位置对用电器控制的影响。
【难度系数】0.5

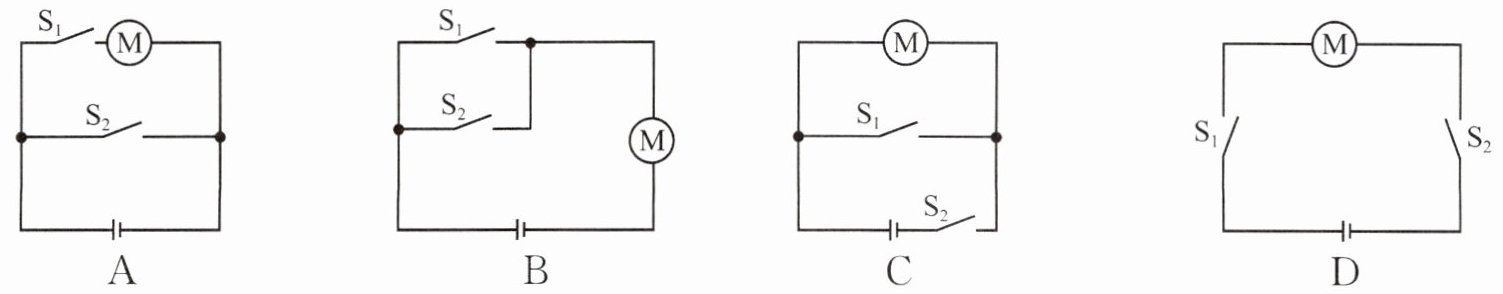

12（2025宿迁宿城模拟）某酒店的电梯要刷卡才能到达房间的楼层.当刷卡时开关$\mathrm{S}_1$闭合,按下相应楼层按钮(相当于闭合开关$\mathrm{S}_2$),电动机$\mathrm{M}$才启动.选项图中的电路设计符合要求的是（
D
）答案
12. D
解析
【分析】
要解决这个问题，需明确题目要求：只有当刷卡开关$\mathrm{S}_1$和楼层按钮开关$\mathrm{S}_2$都闭合时，电动机$\mathrm{M}$才启动，说明两个开关需同时控制电动机，即两个开关应串联在电路中，共同控制电动机的工作。接下来逐一分析各选项的电路连接，判断是否符合要求。
【解析】
选项A：$\mathrm{S}_1$与电动机$\mathrm{M}$串联，$\mathrm{S}_2$为独立支路。当$\mathrm{S}_2$闭合时，会造成电源短路，不符合电路安全要求；且仅$\mathrm{S}_1$闭合时电动机就工作，不符合“需两个开关都闭合电动机才启动”的要求，故A错误。
选项B：$\mathrm{S}_1$和$\mathrm{S}_2$并联后与电动机串联，只要闭合其中一个开关，电动机就工作，不符合“两个开关都闭合电动机才启动”的要求，故B错误。
选项C：电动机$\mathrm{M}$与$\mathrm{S}_1$并联，再与$\mathrm{S}_2$、电源串联。当$\mathrm{S}_1$闭合时，电动机被短路无法工作；仅$\mathrm{S}_2$闭合时电动机工作，不符合要求，故C错误。
选项D：$\mathrm{S}_1$和$\mathrm{S}_2$串联后，与电动机$\mathrm{M}$、电源串联在电路中。只有$\mathrm{S}_1$和$\mathrm{S}_2$都闭合时，电路才形成通路，电动机$\mathrm{M}$启动，完全符合题目要求，故D正确。
【答案】
D
【知识点】
串联电路、电路设计
【点评】
本题结合生活实际考查电路设计，核心是理解“两个开关共同控制用电器”的电路逻辑，需准确分析各选项的电路连接方式，判断是否满足用电器的工作条件，属于基础电路应用题型。
【难度系数】
0.5
要解决这个问题，需明确题目要求：只有当刷卡开关$\mathrm{S}_1$和楼层按钮开关$\mathrm{S}_2$都闭合时，电动机$\mathrm{M}$才启动，说明两个开关需同时控制电动机，即两个开关应串联在电路中，共同控制电动机的工作。接下来逐一分析各选项的电路连接，判断是否符合要求。
【解析】
选项A：$\mathrm{S}_1$与电动机$\mathrm{M}$串联，$\mathrm{S}_2$为独立支路。当$\mathrm{S}_2$闭合时，会造成电源短路，不符合电路安全要求；且仅$\mathrm{S}_1$闭合时电动机就工作，不符合“需两个开关都闭合电动机才启动”的要求，故A错误。
选项B：$\mathrm{S}_1$和$\mathrm{S}_2$并联后与电动机串联，只要闭合其中一个开关，电动机就工作，不符合“两个开关都闭合电动机才启动”的要求，故B错误。
选项C：电动机$\mathrm{M}$与$\mathrm{S}_1$并联，再与$\mathrm{S}_2$、电源串联。当$\mathrm{S}_1$闭合时，电动机被短路无法工作；仅$\mathrm{S}_2$闭合时电动机工作，不符合要求，故C错误。
选项D：$\mathrm{S}_1$和$\mathrm{S}_2$串联后，与电动机$\mathrm{M}$、电源串联在电路中。只有$\mathrm{S}_1$和$\mathrm{S}_2$都闭合时，电路才形成通路，电动机$\mathrm{M}$启动，完全符合题目要求，故D正确。
【答案】
D
【知识点】
串联电路、电路设计
【点评】
本题结合生活实际考查电路设计，核心是理解“两个开关共同控制用电器”的电路逻辑，需准确分析各选项的电路连接方式，判断是否满足用电器的工作条件，属于基础电路应用题型。
【难度系数】
0.5
