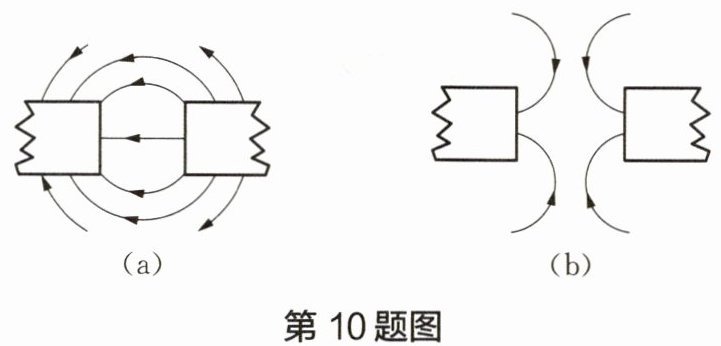

10 根据图中磁感线的方向标出磁体的磁极 第10题图

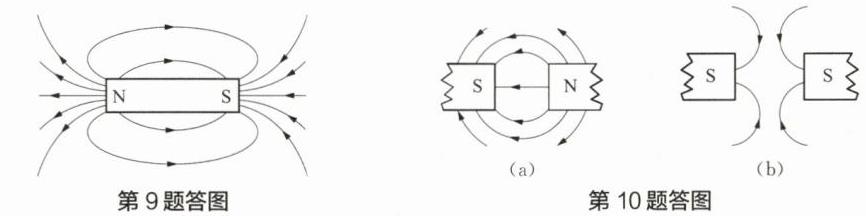

10.如答图所示

【分析】
要判断磁体的磁极，需利用磁感线的基本规律：在磁体外部，磁感线总是从N极出发，回到S极。据此观察图(a)和图(b)中磁感线的箭头方向，结合磁极间的相互作用特点，即可确定各磁体的磁极。
【解析】
1. 分析图(a)：中间的磁感线箭头向左，说明磁感线从右侧磁体出发，指向左侧磁体，根据“磁体外部磁感线从N极指向S极”，可判断右侧磁体为N极，左侧磁体为S极。
2. 分析图(b)：两个磁体的磁感线箭头都指向各自靠近对方的一侧，说明磁感线都指向这两个磁体，结合“同名磁极相互排斥”的特点，可判断两个磁体均为S极。
【答案】
如答图所示（对应第10题答图）
【知识点】
磁感线、磁极、磁极间的相互作用
【点评】
本题考查磁感线的方向规律，核心是掌握磁体外部磁感线从N极出发回到S极的特点，结合磁极间的相互作用即可判断磁极，属于基础应用类题目。
【难度系数】
0.5

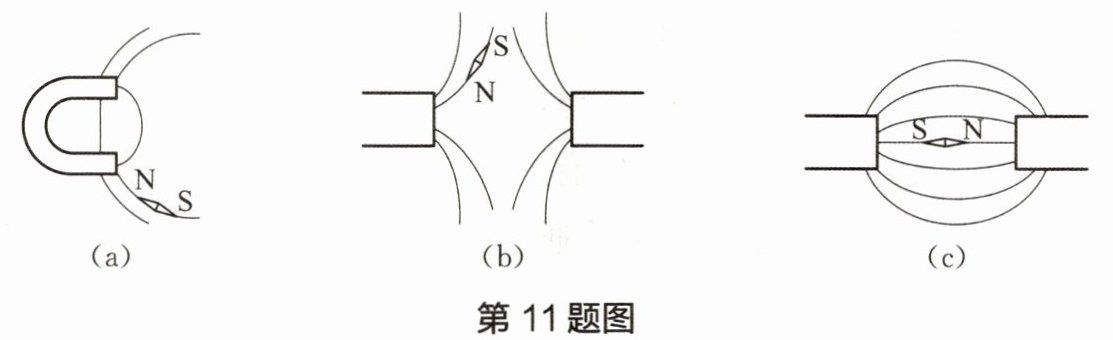

11 根据图中小磁针静止时N、S极的指向，标出磁铁的N、S极以及磁感线的方向。 第11题图

11.如答图所示

【分析】
要解决本题，需掌握两个核心规律：①磁体外部的磁感线总是从N极出发，回到S极；②小磁针静止时N极的指向与该点磁感线的方向完全一致。解题步骤为：先根据小磁针N极指向确定对应点的磁感线方向，再结合磁感线规律反推磁铁的N、S极，最后标出所有磁感线的方向。
【解析】
1. 图（a）：小磁针N极指向右下方，说明该点磁感线方向为右下方。根据磁体外部磁感线从N极出发、回到S极，可判断U形磁铁的上端为N极，下端为S极；磁感线从上端N极出发，沿曲线向下指向下端S极，外部磁感线方向与小磁针N极指向匹配。
2. 图（b）：小磁针N极指向下方，说明该点磁感线方向向下。两个相对的磁极处磁感线均指向磁极，因此左右两个磁极均为S极（同名磁极相对，磁感线指向S极），磁感线从外部指向左右两个S极，方向与小磁针N极指向一致。
3. 图（c）：小磁针N极指向右，说明该点磁感线方向向右。结合磁体外部磁感线从N极出发、回到S极，可判断左侧磁铁为N极，右侧为S极；磁感线从左侧N极出发，向右指向右侧S极，内部磁感线也沿此方向，小磁针N极指向与磁感线方向一致。
【答案】
11.如答图所示
【知识点】
磁感线方向、磁极判断、小磁针性质
【点评】
本题考查磁感线的基本性质及磁极的判断方法，是电磁学基础题型，需熟练掌握磁感线与小磁针指向的关系，难度适中。
【难度系数】
0.4

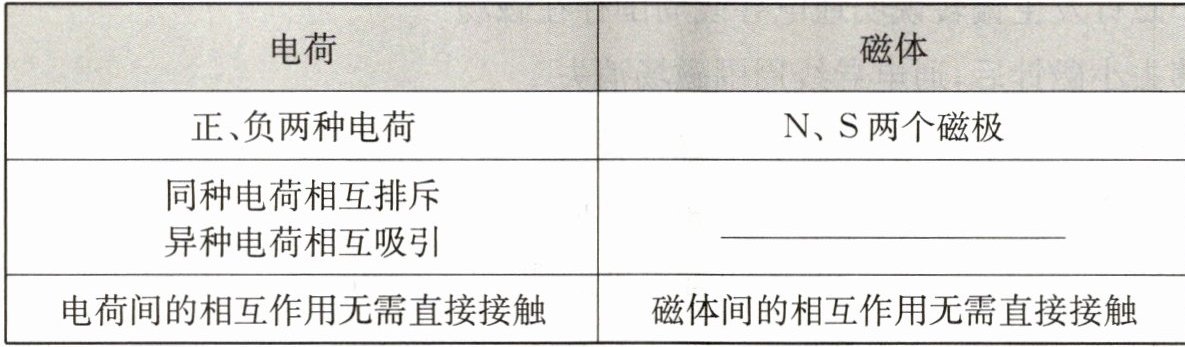

12 小明在学习磁体、磁场知识后，发现磁的很多性质与电相似，他将部分内容整理如下表所示。
（1）请你将表格中的空缺处填写完整。

（2）小明类比磁的相关知识，提出“电荷的周围可能存在电场”的猜想。
① 你认为小明所类比“磁的相关知识”是：；
② 若确实存在“电场”，我们可以从哪些方面进行学习？请举例：。

12.(1) 同名磁极相互排斥，异名磁极相互吸引
(2) ① 磁体周围存在磁场 ② 电场的强弱和方向

【分析】
本题通过类比电荷与磁体的性质考查相关知识，解题时需先对应电荷的相互作用规律，填写磁体的相互作用内容；再利用类比推理，从磁体的磁场知识推导电荷的电场相关猜想及学习方向。
【解析】
（1）表格中电荷的相互作用规律是“同种电荷相互排斥，异种电荷相互吸引”，对应磁体的相互作用规律，应为“同名磁极相互排斥，异名磁极相互吸引”；
（2）① 电荷周围存在电场，类比磁体的相关知识，磁体周围存在磁场，因此小明类比的是“磁体周围存在磁场”；
② 类比磁场的学习内容，电场可从电场的强弱、方向等方面学习，例如电场的强弱和方向（合理即可）。
【答案】
(1) 同名磁极相互排斥，异名磁极相互吸引；(2) ① 磁体周围存在磁场；② 电场的强弱和方向（合理即可）
【知识点】
磁体的性质、磁场的概念、电场的类比学习
【点评】
本题采用类比法考查磁、电相关知识，注重知识的迁移应用，能培养学生的类比推理能力，属于基础应用类题目。
【难度系数】
0.5
