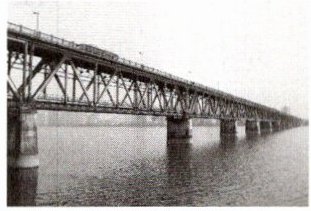

1. 右图是钱塘江大桥的主体部分，根据桥的结构，这座大桥属于（）

A.梁式桥
B.拱桥
C.斜拉桥
D.悬索桥

1. A

【分析】
要判断大桥的类型，需先明确不同桥梁结构的核心特征：梁式桥以梁作为主要承重构件，依靠桥墩支撑梁体；拱桥的核心承重结构为拱；斜拉桥依靠桥塔和斜拉索承重；悬索桥依靠主缆承重。观察题图中的大桥，其结构为桁架梁结构，符合梁式桥的特点，据此分析选项。
【解析】
1. 逐一分析选项：
A. 梁式桥：主要承重结构是梁，由桥墩支撑梁体，题图中的大桥属于桁架梁结构，符合梁式桥的结构特征；
B. 拱桥：以拱作为主要承重结构，存在明显的拱弧形结构，题图中无拱结构，排除；
C. 斜拉桥：需要桥塔和连接桥塔与主梁的斜拉索，题图中无桥塔和斜拉索，排除；
D. 悬索桥：依靠主缆承重，有主缆、吊索等结构，题图中无此类结构，排除。
因此这座大桥属于梁式桥，对应选项A。
【答案】
A
【知识点】
桥梁结构类型
【点评】
本题考查常见桥梁的分类，需掌握不同类型桥梁的结构特征，结合题图结构即可判断，属于基础常识题。
【难度系数】
0.5

2. 赵州桥最大的特点就是使用了敞肩拱结构，堪称现代许多钢筋混凝土桥梁的祖先。敞肩拱的运用，是世界桥梁史上的首创。下列叙述不属于敞肩拱的优点的是 （）

A.降低了施工的难度，减少了施工的时间
B.节省了原材料，降低了成本
C.减轻了重量，降低了重心，增强了稳定性
D.增大流水通道，减少流水的冲力，加速泄洪

2. A

【分析】
首先明确本题考查赵州桥敞肩拱结构的优点，需结合敞肩拱的结构特点逐一分析选项，判断哪项不属于其优点。回忆敞肩拱的核心结构是在主拱两肩设置小拱，其优点围绕材料、重量、稳定性、泄洪等方面，再对比选项内容即可得出结论。
【解析】
逐一分析各选项：
选项B：敞肩拱的小拱减少了拱肩处的实体材料，能节省原材料，降低建造成本，属于敞肩拱的优点；
选项C：小拱减轻了桥身整体重量，同时降低了桥梁重心，增强了结构稳定性，属于敞肩拱的优点；
选项D：洪水时，小拱可增加流水通道，减少流水对桥身的冲力，加速泄洪，属于敞肩拱的优点；
选项A：敞肩拱需要额外建造肩部的小拱，会增加施工的复杂度，延长施工时间，并非降低施工难度、减少时间，不属于敞肩拱的优点。
因此答案选A。
【答案】
A
【知识点】
中国古代桥梁工程；结构功能分析
【点评】
本题考查对赵州桥敞肩拱结构优点的理解，属于基础历史知识题，需准确掌握相关建筑结构的功能特点，难度适中，熟悉知识点即可正确作答。
【难度系数】
0.3

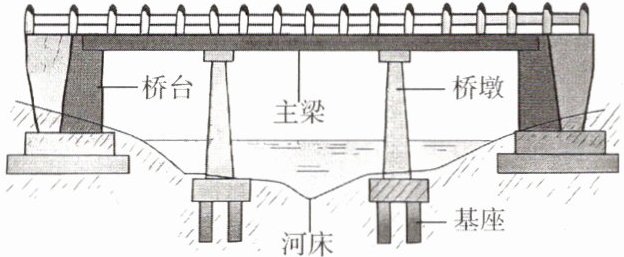

3. 常见的桥梁一般由主梁、桥墩、桥台等组成。下图桥梁结构受力后发生弯曲形变的是 （）


A.桥台
B.主梁
C.桥墩
D.基座

3. B

【分析】首先明确桥梁各结构的功能与受力特点：主梁直接承受桥面荷载，受力后易发生弯曲形变；桥台主要起连接桥梁与两岸、承受土压力的作用；桥墩用于支撑主梁并传递荷载；基座用于固定桥墩并传递力到地基。需结合各结构的受力特性，判断哪个结构受力后发生弯曲形变。
【解析】桥梁不同结构的受力与形变情况不同：主梁是直接承受桥面（车辆、行人等）荷载的部分，当受到荷载作用时，主梁会产生弯曲形变；桥台主要承受土压力，形变极小；桥墩以轴向受力为主，弯曲形变不明显；基座几乎不发生弯曲形变。因此受力后发生弯曲形变的是主梁。
【答案】B
【知识点】受力与形变；桥梁结构
【点评】本题考查桥梁各结构的受力形变特点，属于基础常识类题目，需结合物理中受力与形变的关系及桥梁结构的功能分析，难度较低。
【难度系数】0.3

4. 桥梁的承重力是指桥梁在设计条件下能够安全承受的最大荷载，包括自身重量、车辆荷载、风载等静态与动态作用力。下列因素中，直接决定桥梁构件的受力极限、对桥梁的承重力起关键作用的是 （）

A.材料的抗压、抗拉强度，如钢材的屈服强度或混凝土的抗压强度等
B.如桁架、拱形、悬索等不同的力学结构类型
C.桥墩与地基的承载能力
D.焊接、浇筑的工艺精度、施工质量

4. A

【分析】
首先明确题干核心要求：选出直接决定桥梁构件受力极限、对桥梁承重力起关键作用的因素。解题时需区分“构件本身的受力极限”与整体结构、基础、施工等其他因素的差异：构件的受力极限由材料自身能承受的最大应力决定，需逐一分析选项是否符合“直接决定构件受力极限”的要求。
【解析】
本题考查桥梁承重力的相关概念。逐一分析选项：
A选项：材料的抗压、抗拉强度（如钢材屈服强度、混凝土抗压强度）是构件本身能承受的最大应力，直接决定桥梁构件的受力极限，对桥梁承重力起关键作用，符合题意；
B选项：桁架、拱形等力学结构类型是桥梁的受力布置形式，影响整体受力方式，但不直接决定构件的受力极限，不符合；
C选项：桥墩与地基的承载能力是桥梁基础的承载能力，属于整体结构的基础承载，并非构件本身的受力极限，不符合；
D选项：焊接、浇筑的工艺精度、施工质量会影响桥梁的实际性能，但不是直接决定构件受力极限的关键因素，不符合。
综上，答案为A。
【答案】
A
【知识点】
桥梁承重力、材料力学性能
【点评】
本题为基础概念题，考察桥梁承重力的核心影响因素，需准确区分构件受力极限与其他相关因素的差异，难度适中。
【难度系数】
0.4

5. 结构设计的一般过程是 （）

A.明确内容、制订设计方案、制作模型或原型、优化与完善
B.制订设计方案、明确内容、制作模型或原型、优化与完善
C.明确内容、制订设计方案、优化与完善、制作模型或原型
D.制订设计方案、明确内容、优化与完善、制作模型或原型

5. A

【分析】解答本题需明确结构设计的一般流程：首先要确定设计的基础信息，即明确设计内容；接着根据明确的内容制订设计方案；之后制作模型或原型来验证设计；最后对模型或原型进行优化完善。据此逐一分析选项即可得出答案。
【解析】结构设计属于技术设计的范畴，其一般过程遵循技术设计的通用逻辑：①第一步需明确设计内容（确定设计目标、要求等基础信息）；②第二步根据明确的内容制订设计方案；③第三步制作模型或原型，通过实物检验设计可行性；④第四步对模型或原型进行优化与完善。选项B将“明确内容”与“制订设计方案”顺序颠倒，选项C将“优化与完善”放在“制作模型或原型”之前，选项D同时颠倒了前两步和后两步的顺序，均不符合结构设计的一般过程，只有选项A的顺序正确。
【答案】A
【知识点】技术设计的一般过程、结构设计的基本流程
【点评】本题考查结构设计的基础流程，属于技术与设计模块的识记类题目，难度较低，需牢记设计的先后逻辑：先明确需求再制定方案，先制作原型再优化完善。
【难度系数】0.3

6. 右图所示是小毅同学用小方木和圆棒搭建的自承式桥梁模型。下列关于该模型的说法不正确的是 （）

A.该模型属于框架结构
B.该桥梁需要胶水等材料
C.圆棒是该模型的一个要素
D.若模型的一根小方木断裂，则模型会坍塌，体现系统是一个整体

6. B

【分析】
本题考查结构与系统的相关知识，需逐一分析每个选项，判断说法的正误，找出不正确的选项。首先明确框架结构、系统整体性等概念，再结合题目中模型的搭建材料和特点分析各选项。
【解析】
1. 选项A：框架结构是由梁、柱等构件组成的骨架结构，该模型由小方木和圆棒搭建出骨架形态，属于框架结构，A说法正确。
2. 选项B：题目仅说明模型由小方木和圆棒搭建，搭建方式不一定需要胶水（如可通过插接、榫接等方式固定），“需要胶水等材料”的表述无依据，B说法错误。
3. 选项C：圆棒是该桥梁模型的组成部分，属于模型的要素，C说法正确。
4. 选项D：系统具有整体性，部分构件（小方木）断裂会影响整体结构，体现系统是一个有机整体，D说法正确。
综上，不正确的说法是B。
【答案】
B
【知识点】
框架结构、系统整体性、模型要素
【点评】
本题为结构与系统的基础考查题，需准确理解框架结构、系统整体性等概念，逐一分析选项即可得出答案，侧重对基础知识点的应用。
【难度系数】
0.5

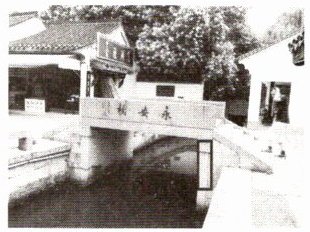

7. 梁桥的桥墩是用石柱做成的，每个桥墩的高度是一致的，桥上施石梁，这种桥一般坡度不大，几乎是平的，俗称平桥。单孔梁桥(如图所示)，顾名思义就是只有一个孔，河两岸作桥墩，中间架上石板，一般适用于狭窄的河道和小溪流。请画出图示单孔梁桥的桥墩受石梁压力的示意图。

7. 如答图所示

【分析】要画出桥墩受石梁压力的示意图，需明确压力的三要素：受力物体是桥墩，作用点在桥墩与石梁的接触面上，方向垂直于接触面指向被压物体（桥墩）。由于石梁水平放置，接触面为水平面，因此压力方向竖直向下，作用点选在桥墩顶部的接触位置。绘制力的示意图时，需确定作用点，沿力的方向画带箭头的线段，并标注力的符号。
【解析】1. 确定作用点：压力的受力物体是桥墩，故作用点画在桥墩与石梁的接触处；2. 确定方向：压力垂直于水平接触面，方向竖直向下；3. 绘制线段：从作用点出发，沿竖直向下方向画一条带箭头的线段，标注力的符号F。
【答案】如答图所示
【知识点】力的示意图、压力
【点评】本题考查压力示意图的绘制，需掌握压力的方向特点，属于力学基础作图题，难度适中。
【难度系数】0.6
