学习任务一 照相机
|情境探究|
自制照相机

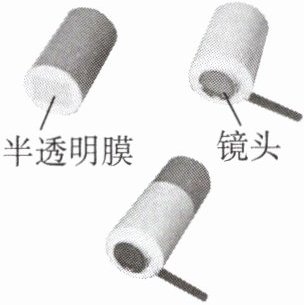

小刚同学自制的照相机如图所示，在较暗的教室内，把照相机镜头对着明亮的室外，拉动纸筒，在半透明膜上可以看到室外景物清晰的像。
(1)像是倒立还是正立的？。
(2)想在半透明膜上成更小的清晰的像，照相机镜头应该前移还是后移？。纸筒应该前伸还是后缩？。像的大小与物体到照相机镜头的距离有什么关系？
。
|探究归纳|
1.照相机镜头是由一组透镜组成的，相当于一个透镜。

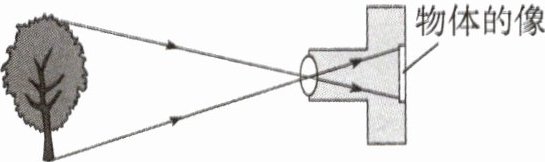

2.如图所示，来自物体(人或景物)的光经过照相机镜头后，会聚在感光部件上形成被照物体的像。
3.照相机成像特点：物体离照相机镜头比较，像是（选填“放大”或“缩小”）、（选填“倒立”或“正立”）的。
|情境探究|
自制照相机
小刚同学自制的照相机如图所示，在较暗的教室内，把照相机镜头对着明亮的室外，拉动纸筒，在半透明膜上可以看到室外景物清晰的像。
(1)像是倒立还是正立的？。
(2)想在半透明膜上成更小的清晰的像，照相机镜头应该前移还是后移？。纸筒应该前伸还是后缩？。像的大小与物体到照相机镜头的距离有什么关系？
。
|探究归纳|
1.照相机镜头是由一组透镜组成的，相当于一个透镜。
2.如图所示，来自物体(人或景物)的光经过照相机镜头后，会聚在感光部件上形成被照物体的像。
3.照相机成像特点：物体离照相机镜头比较，像是（选填“放大”或“缩小”）、（选填“倒立”或“正立”）的。
答案
解：
(1) 倒立的
(2) 后移
后缩
成清晰的像时，物体到照相机镜头的距离越大，所成的像越小
1. 凸
3. 远
缩小
倒立
(1) 倒立的
(2) 后移
后缩
成清晰的像时，物体到照相机镜头的距离越大，所成的像越小
1. 凸
3. 远
缩小
倒立
解析
【分析】
本题考查凸透镜成像规律在照相机中的应用，解题思路如下：1. 回忆照相机的成像原理：利用凸透镜成倒立、缩小的实像工作；2. 针对问题（1），直接依据照相机成像特点判断像的正倒；3. 针对问题（2），结合凸透镜成实像时“物远像近像变小”的规律，分析像大小与物距的关系，进而确定镜头和纸筒的移动方向；4. 探究归纳部分，结合照相机结构和成像特点完成填空。
【解析】
解：
(1) 照相机利用凸透镜成倒立、缩小的实像，因此半透明膜上的像是倒立的。
(2) 根据凸透镜成实像的规律：物距越大，像距越小，像越小。要成更小的清晰像，需增大物距，故照相机镜头应后移（远离室外景物）；同时减小像距，纸筒应后缩（缩短镜头到半透明膜的距离）；由此可得：成清晰的像时，物体到照相机镜头的距离越大，所成的像越小。
探究归纳：
1. 照相机镜头由透镜组成，相当于一个凸透镜。
3. 照相机成像时，物体离镜头比较远，成缩小、倒立的实像。
【答案】
(1) 倒立的
(2) 后移；后缩；成清晰的像时，物体到照相机镜头的距离越大，所成的像越小
1. 凸
3. 远；缩小；倒立
【知识点】
凸透镜成像规律；照相机成像原理
【点评】
本题是凸透镜成像规律在实际生活中的基础应用，考查照相机的成像特点及相关规律，属于光学基础题型，需熟练掌握凸透镜成实像的规律即可解答。
【难度系数】
0.8
本题考查凸透镜成像规律在照相机中的应用，解题思路如下：1. 回忆照相机的成像原理：利用凸透镜成倒立、缩小的实像工作；2. 针对问题（1），直接依据照相机成像特点判断像的正倒；3. 针对问题（2），结合凸透镜成实像时“物远像近像变小”的规律，分析像大小与物距的关系，进而确定镜头和纸筒的移动方向；4. 探究归纳部分，结合照相机结构和成像特点完成填空。
【解析】
解：
(1) 照相机利用凸透镜成倒立、缩小的实像，因此半透明膜上的像是倒立的。
(2) 根据凸透镜成实像的规律：物距越大，像距越小，像越小。要成更小的清晰像，需增大物距，故照相机镜头应后移（远离室外景物）；同时减小像距，纸筒应后缩（缩短镜头到半透明膜的距离）；由此可得：成清晰的像时，物体到照相机镜头的距离越大，所成的像越小。
探究归纳：
1. 照相机镜头由透镜组成，相当于一个凸透镜。
3. 照相机成像时，物体离镜头比较远，成缩小、倒立的实像。
【答案】
(1) 倒立的
(2) 后移；后缩；成清晰的像时，物体到照相机镜头的距离越大，所成的像越小
1. 凸
3. 远；缩小；倒立
【知识点】
凸透镜成像规律；照相机成像原理
【点评】
本题是凸透镜成像规律在实际生活中的基础应用，考查照相机的成像特点及相关规律，属于光学基础题型，需熟练掌握凸透镜成实像的规律即可解答。
【难度系数】
0.8
例1 生活中常用手机扫描二维码，这相当于给二维码拍了一张照片，手机摄像头镜头相当于一个凸透镜，二维码经摄像头扫描成倒立、（选填“放大”“等大”或“缩小”）的实像。
答案
缩小。
解析
【分析】
要解决这道题，需回忆凸透镜成像的规律及生活中的应用：手机摄像头相当于凸透镜，扫描二维码的原理和照相机成像一致，需结合物距与焦距的关系判断成像性质。
【解析】
根据凸透镜成像规律，当物距大于2倍焦距时，凸透镜成倒立、缩小的实像，这一规律应用于照相机、手机摄像头等设备。手机扫描二维码相当于利用摄像头拍摄照片，符合物距大于2倍焦距的条件，因此成倒立、缩小的实像。
【答案】
缩小
【知识点】
凸透镜成像规律、照相机成像原理
【点评】
本题考查凸透镜成像规律在生活中的基础应用，结合常见的生活实例（手机扫码）即可快速判断，属于识记类基础题。
【难度系数】
0.9
要解决这道题，需回忆凸透镜成像的规律及生活中的应用：手机摄像头相当于凸透镜，扫描二维码的原理和照相机成像一致，需结合物距与焦距的关系判断成像性质。
【解析】
根据凸透镜成像规律，当物距大于2倍焦距时，凸透镜成倒立、缩小的实像，这一规律应用于照相机、手机摄像头等设备。手机扫描二维码相当于利用摄像头拍摄照片，符合物距大于2倍焦距的条件，因此成倒立、缩小的实像。
【答案】
缩小
【知识点】
凸透镜成像规律、照相机成像原理
【点评】
本题考查凸透镜成像规律在生活中的基础应用，结合常见的生活实例（手机扫码）即可快速判断，属于识记类基础题。
【难度系数】
0.9
例2 小高同学一家中秋节全家团圆，小高为大家拍合影时，发现屏幕内人不全（还有人不能进入屏幕），下列说法正确的是 （）
A.照相机镜头是凹透镜
B.照相机成的是正立、缩小的像
C.要让所有的人都进入屏幕，小高应该远离大家
D.要让所有的人都进入屏幕，小高应该靠近大家
A.照相机镜头是凹透镜
B.照相机成的是正立、缩小的像
C.要让所有的人都进入屏幕，小高应该远离大家
D.要让所有的人都进入屏幕，小高应该靠近大家
答案
C
解析
【分析】
要解决这道题，需掌握照相机的成像原理及凸透镜成像规律：首先明确照相机的镜头是凸透镜，利用凸透镜成倒立、缩小实像的原理工作；其次牢记凸透镜成像的动态规律：物远像近像变小，物近像远像变大。接下来逐一分析选项，判断正误。
【解析】
1. 照相机的镜头是凸透镜，而非凹透镜，因此A选项错误；
2. 照相机成的是倒立、缩小的实像，不是正立的像，因此B选项错误；
3. 要让所有人都进入屏幕，需要使像变小。根据凸透镜成像规律，像变小需增大物距，即小高应远离大家，因此C选项正确，D选项错误。
【答案】
C
【知识点】
凸透镜成像规律、照相机的工作原理
【点评】
本题考查凸透镜成像规律在实际生活中的应用，属于光学基础题，关键是牢记物距、像距与像大小的关系，难度适中。
【难度系数】
0.6
要解决这道题，需掌握照相机的成像原理及凸透镜成像规律：首先明确照相机的镜头是凸透镜，利用凸透镜成倒立、缩小实像的原理工作；其次牢记凸透镜成像的动态规律：物远像近像变小，物近像远像变大。接下来逐一分析选项，判断正误。
【解析】
1. 照相机的镜头是凸透镜，而非凹透镜，因此A选项错误；
2. 照相机成的是倒立、缩小的实像，不是正立的像，因此B选项错误；
3. 要让所有人都进入屏幕，需要使像变小。根据凸透镜成像规律，像变小需增大物距，即小高应远离大家，因此C选项正确，D选项错误。
【答案】
C
【知识点】
凸透镜成像规律、照相机的工作原理
【点评】
本题考查凸透镜成像规律在实际生活中的应用，属于光学基础题，关键是牢记物距、像距与像大小的关系，难度适中。
【难度系数】
0.6
学习任务二 投影仪

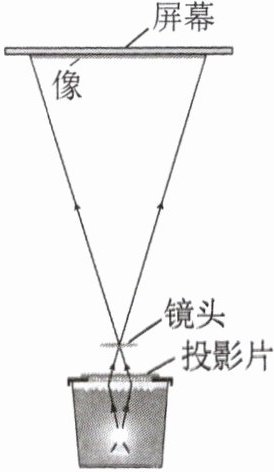

1.投影仪的构造:镜头、投影片、光源等。镜头是镜,其作用是会聚光成像。
2.投影仪成像特点:物体离投影仪镜头比较,像是、的。
|学以致用|
1.投影仪的构造:镜头、投影片、光源等。镜头是镜,其作用是会聚光成像。
2.投影仪成像特点:物体离投影仪镜头比较,像是、的。
|学以致用|
答案
解：
1. 凸透
2. 近；倒立；放大
1. 凸透
2. 近；倒立；放大
解析
【分析】
要解答本题，需结合投影仪的构造和凸透镜成像规律分析：
1. 投影仪的镜头需会聚光线并成像，凸透镜对光线有会聚作用，因此镜头为凸透镜；
2. 投影仪利用凸透镜成像时，物距（物体到镜头的距离）在一倍焦距和二倍焦距之间，此时物体离镜头较近，成倒立、放大的实像，对应投影仪的成像特点。
【解析】
1. 投影仪的镜头需要会聚光线以实现成像，凸透镜对光线具有会聚作用，因此镜头是凸透镜；
2. 根据凸透镜成像规律，当物距满足$f ＜ u ＜ 2f$时，成倒立、放大的实像，该规律应用于投影仪时，投影片离镜头比较近，所成的像是倒立、放大的。
【答案】
1. 凸透；2. 近；倒立；放大
【知识点】
凸透镜成像、投影仪原理、凸透镜应用
【点评】
本题考查投影仪的基础构造和成像特点，属于初中光学的基础识记类题目，掌握凸透镜成像规律在投影仪中的应用即可解答，难度较低。
【难度系数】
0.7
要解答本题，需结合投影仪的构造和凸透镜成像规律分析：
1. 投影仪的镜头需会聚光线并成像，凸透镜对光线有会聚作用，因此镜头为凸透镜；
2. 投影仪利用凸透镜成像时，物距（物体到镜头的距离）在一倍焦距和二倍焦距之间，此时物体离镜头较近，成倒立、放大的实像，对应投影仪的成像特点。
【解析】
1. 投影仪的镜头需要会聚光线以实现成像，凸透镜对光线具有会聚作用，因此镜头是凸透镜；
2. 根据凸透镜成像规律，当物距满足$f ＜ u ＜ 2f$时，成倒立、放大的实像，该规律应用于投影仪时，投影片离镜头比较近，所成的像是倒立、放大的。
【答案】
1. 凸透；2. 近；倒立；放大
【知识点】
凸透镜成像、投影仪原理、凸透镜应用
【点评】
本题考查投影仪的基础构造和成像特点，属于初中光学的基础识记类题目，掌握凸透镜成像规律在投影仪中的应用即可解答，难度较低。
【难度系数】
0.7

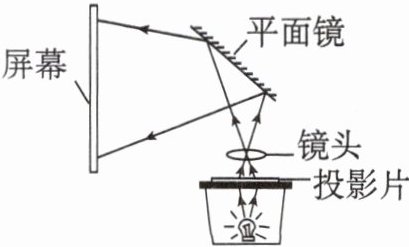

例3 下列关于投影仪的叙述不正确的是 （）
A.物体在屏幕上成放大、正立的像
B.屏幕表面粗糙，有利于光发生漫反射
C.平面镜的作用是改变光路
D.若要使屏幕上的像正立，投影片应该倒着放
【解题通法】
由于投影仪成倒立、放大的像，要看到屏幕上正立的像，可以将投影片倒着放。
A.物体在屏幕上成放大、正立的像
B.屏幕表面粗糙，有利于光发生漫反射
C.平面镜的作用是改变光路
D.若要使屏幕上的像正立，投影片应该倒着放
【解题通法】
由于投影仪成倒立、放大的像，要看到屏幕上正立的像，可以将投影片倒着放。
答案
A
解析
【分析】
要解决这道题，需掌握投影仪的工作原理，包括凸透镜成像特点、屏幕的反射类型、平面镜的作用等知识，逐一分析各选项的正误即可。
【解析】
A. 投影仪的镜头是凸透镜，当物距在一倍焦距和二倍焦距之间时，凸透镜成倒立、放大的实像，并非正立的像，故A错误；
B. 屏幕表面粗糙，光在其表面发生漫反射，能让不同位置的观众都看到画面，故B正确；
C. 平面镜的作用是改变光的传播方向（即改变光路），将凸透镜所成的像反射到屏幕上，故C正确；
D. 因为投影仪成倒立的像，所以要使屏幕上呈现正立的像，需将投影片倒着放置，故D正确。
【答案】
A
【知识点】
凸透镜成像规律、光的漫反射、平面镜改变光路
【点评】
本题考查投影仪的相关光学知识，属于基础光学应用题，需明确凸透镜成像特点、光的反射类型及平面镜的作用，易错点是混淆投影仪成像的正倒性质。
【难度系数】
0.5
要解决这道题，需掌握投影仪的工作原理，包括凸透镜成像特点、屏幕的反射类型、平面镜的作用等知识，逐一分析各选项的正误即可。
【解析】
A. 投影仪的镜头是凸透镜，当物距在一倍焦距和二倍焦距之间时，凸透镜成倒立、放大的实像，并非正立的像，故A错误；
B. 屏幕表面粗糙，光在其表面发生漫反射，能让不同位置的观众都看到画面，故B正确；
C. 平面镜的作用是改变光的传播方向（即改变光路），将凸透镜所成的像反射到屏幕上，故C正确；
D. 因为投影仪成倒立的像，所以要使屏幕上呈现正立的像，需将投影片倒着放置，故D正确。
【答案】
A
【知识点】
凸透镜成像规律、光的漫反射、平面镜改变光路
【点评】
本题考查投影仪的相关光学知识，属于基础光学应用题，需明确凸透镜成像特点、光的反射类型及平面镜的作用，易错点是混淆投影仪成像的正倒性质。
【难度系数】
0.5
