|知识点|我会问|测测我|
|电阻|什么是电阻？在电路图中,用什么符号表示？能说出生活中的电阻吗？|叫电阻。用字母表示。国际单位是,简称,符号。电阻在电路图中的符号是。|
|影响电阻大小的因素|猜想：电阻的大小可能与哪些因素有关呢？怎样根据猜想作出假设、制订计划并设计实验呢？|导体的电阻大小与导体的、、有关；还与导体的有关。相同长短、粗细的铜导线与铁导线比,导线的电阻小。长度相同,同种材料制成粗细不同的导线,导线的电阻小。|
|变阻器|若要改变电路中的电流或者电压分配,应加接什么元件？如何将滑动变阻器正确连入电路？[img]|在科学实验和各种电器设备中,常用改变的方法来改变电路中的电流,这就需要一种易于改变电阻的器件——。实验室中常用的变阻器是通过改变来改变电阻的。“50Ω 2A”表示为50Ω,为2A。将如图16-1所示的滑动变阻器接入电路的接法有：、、、。若将BC接入电路,闭合开关前,应将滑片P移到端。|

导体对电流的阻碍作用 R 欧姆 欧 Ω ─□─ 材料 长度 横截面积 温度 铜粗 电阻 变阻器 接入电阻丝的长度 最大电阻 允许通过的最大电流 CA CB DA DB A(左)

提升素养能力 生活中有哪些用电器使用了变阻器？请举例。

1. 调光台灯
2. 收音机音量调节旋钮
3. 电扇调速开关
4. 电动车调速手柄
5. 电视机音量和亮度调节旋钮

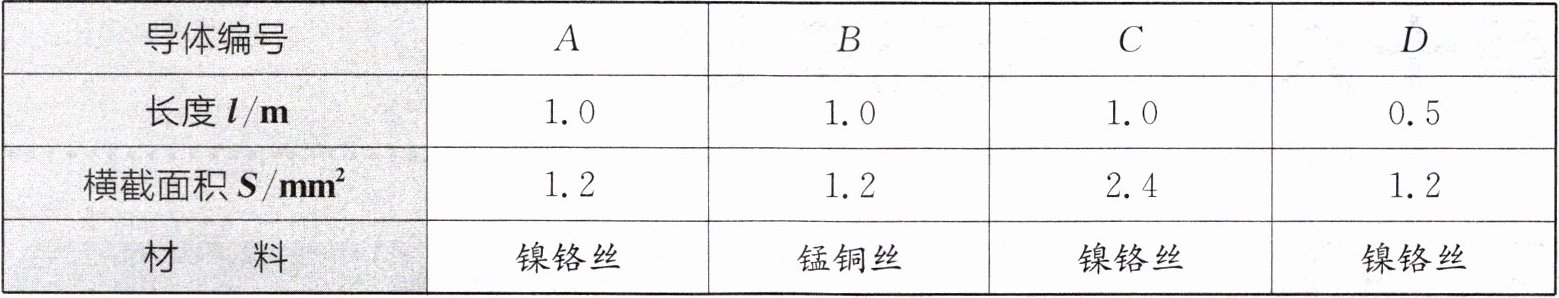

在“探究导体电阻大小与哪些因素有关”的实验中,采用了“控制变量”的方法。下表是某实验小组在实验中所用导体的相关物理量的记录：
|导体编号|A|B|C|D|
|长度l/m|1.0|1.0|1.0|0.5|
|横截面积$S/mm^2$|1.2|1.2|2.4|1.2|
|材 料|镍铬丝|锰铜丝|镍铬丝|镍铬丝|

(1)要探究导体电阻大小与长度是否有关,应选用两根导体。
(2)要探究导体电阻大小与横截面积是否有关,应选用两根导体。
(3)要探究导体电阻大小与材料是否有关,应选用两根导体。
解题分析 常温下影响电阻大小的因素有：材料、长度、横截面积。要探究电阻大小与长度的关系,应当保持材料、横截面积相同。其他选项以此类推。
答案 (1) A、D (2) A、C (3) A、B
关键提示 用控制变量法研究问题时,探究与某一变量的关系,其他相关变量必须保持不变。

解题分析 常温下影响电阻大小的因素有：材料、长度、横截面积。要探究电阻大小与长度的关系,应当保持材料、横截面积相同。其他选项以此类推。
答案 (1) A、D (2) A、C (3) A、B
关键提示 用控制变量法研究问题时,探究与某一变量的关系,其他相关变量必须保持不变。
