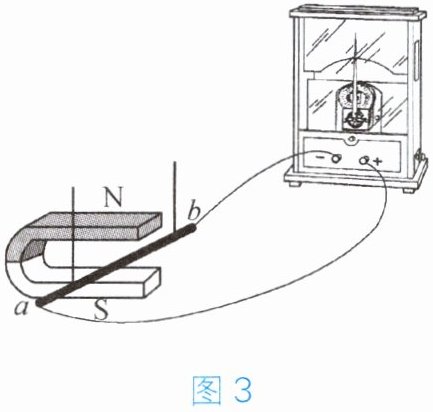

8. 关于图3中的实验,下列说法中正确的是()。

A.该装置是用于探究磁场对通电导线的作用
B.导体$ab$向左运动时将机械能转化为电能
C.导体$ab$竖直向上运动时,灵敏电流计的指针发生偏转
D.只要让蹄形磁体运动,灵敏电流计的指针就一定会偏转

B

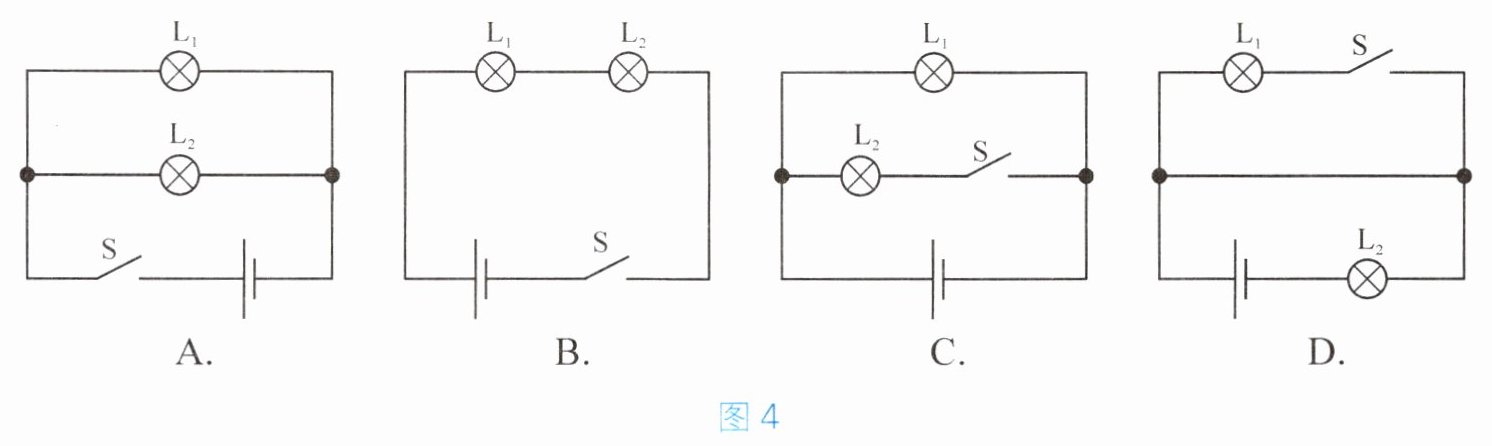

9. 若要求开关能同时控制两盏灯,且如果一盏灯的灯丝断了,会影响另一盏灯工作,则图4中满足上述两个条件的电路是()。

B

10. 如图5所示,电源电压保持不变。开关$S_{1}$先闭合,若再闭合开关$S_{2}$,下列分析中正确的是()。

A.电压表的示数变大
B.电流表$A_{1}$的示数变大
C.电流表$A_{2}$的示数变大
D.小灯泡的亮度不变

B

11. 已知甲、乙两物体质量都为$1kg$,丙物体质量为$2kg$。当它们的温度都升高$1^{\circ}C$时,吸收的热量如图6所示。甲、乙、丙的比热容由大到小的排列是()。

A.$c_{甲}＞c_{乙}＞c_{丙}$
B.$c_{丙}＞c_{乙}＞c_{甲}$
C.$c_{甲}＞c_{丙}＞c_{乙}$



D.$c_{丙}＞c_{甲}＞c_{乙}$

A

由吸热公式$Q = cm\Delta t$得$c=\frac{Q}{m\Delta t}$。
已知$m_{甲}=m_{乙}=1kg$，$m_{丙}=2kg$，$\Delta t=1^{\circ}C$，则：
$c_{甲}=\frac{Q_{甲}}{1kg×1^{\circ}C}=Q_{甲}$，
$c_{乙}=\frac{Q_{乙}}{1kg×1^{\circ}C}=Q_{乙}$，
$c_{丙}=\frac{Q_{丙}}{2kg×1^{\circ}C}=\frac{Q_{丙}}{2}$。
由图知$Q_{甲}＞Q_{乙}＞\frac{Q_{丙}}{2}$，故$c_{甲}＞c_{乙}＞c_{丙}$。
A

12. 小明同学在物理课上表演了用金属片点燃火柴的小魔术。他将此金属片接在学生电源上,如图7所示。下列说法中正确的是()。

A.$a$处火柴最先被点燃
B.$b$处火柴最先被点燃
C.$c$处火柴最先被点燃
D.$a$、$b$、$c$三处火柴同时被点燃

C
