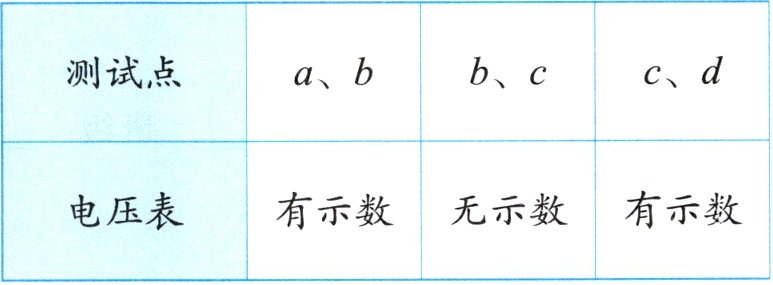

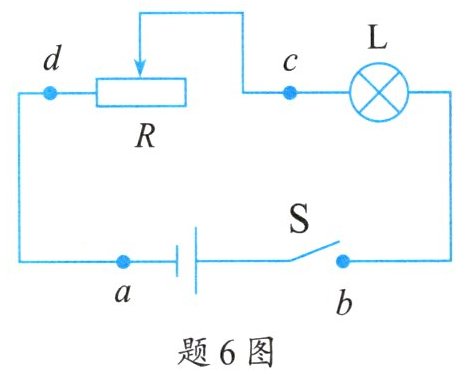

6. 如题6图所示,当开关 $ S $ 闭合时,小灯泡 $ L $ 不亮,用电压表检测结果如题6表所示。则电路中的故障可能是。
|测试点| $ a $、 $ b $| $ b $、 $ c $| $ c $、 $ d $|
|电压表|有示数|无示数|有示数|

L短路

闭合开关后灯泡不亮，电路可能断路或短路。电压表检测结果：a、b间有示数，说明电源、开关正常；b、c间无示数，说明b、c间电路（导线）无断路且之外电路无断路；c、d间有示数（c、d间为灯泡L），说明灯泡两端有电压，即灯泡断路时，电压表正负接线柱能连接电源两极，显示电源电压。综上，故障为灯泡L断路。

7. 如题7图所示,闭合开关 $ S $,灯泡 $ L_1 $、 $ L_2 $ 都不亮,用一段检测导线接触 $ a $、 $ b $ 两点时,两灯都不亮；接触 $ b $、 $ c $ 两点时,两灯都不亮；接触 $ c $、 $ d $ 两点时,仅 $ L_1 $ 亮。电路故障可能是。

L₂断路

1. 灯泡$L_1$、$L_2$串联，闭合开关$S$，两灯都不亮，说明电路中没有电流通过，电路出现了断路故障。
2. 用检测导线接触$a$、$b$两点时，两灯都不亮，说明$a$、$b$两点之外的电路存在断路。
3. 用检测导线接触$b$、$c$两点时，两灯都不亮，说明$b$、$c$两点之外的电路存在断路。
4. 用检测导线接触$c$、$d$两点时，仅$L_1$亮，说明此时电路接通，$L_1$正常，那么断路故障在$L_2$处，即$L_2$断路。

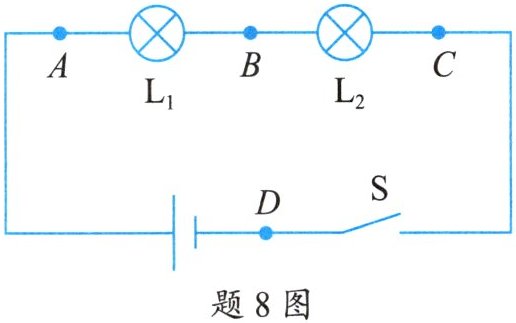

8. 如题8图所示,在“探究串联电路电压规律”实验中,闭合开关 $ S $ 后,有个小组出现了两灯均不发光的情况。已知只有一个灯泡出现了故障,不同小组的同学用不同的方法进行故障检查,其中正确的是()。

A.将电流表并联在 $ A $、 $ B $ 两点时两灯均不亮,判断 $ L_1 $ 断路
B.将一段导线并联在 $ B $、 $ C $ 两点时两灯均不亮,判断 $ L_2 $ 断路
C.将另外一个小灯泡 $ L_3 $ 并联在 $ A $、 $ B $ 两点时有两灯发光,判断 $ L_1 $ 断路
D.将电压表并联在 $ B $、 $ D $ 两点时电压表示数为电源电压,判断 $ L_1 $ 断路

C

两灯均不亮且只有一个灯泡故障，故为断路故障（短路时另一灯应亮）。
A：电流表并联A、B（L1两端），若L1断路，电流表短路L1后L2应亮；若L2断路，并联后电路仍断路，两灯均不亮。无法判断L1断路，A错误。
B：导线并联B、C（L2两端），若L2断路，短路后L1应亮；若L1断路，并联后电路仍断路，两灯均不亮。无法判断L2断路，B错误。
C：L3并联A、B（L1两端），若L1断路，L3导通，L3与L2串联发光（两灯发光）；若L2断路，并联后电路仍断路，灯不亮。现象符合L1断路，C正确。
D：电压表并联B、D，若L1断路，B点无法连通电源正极，电压表示数为0；若L2断路，B点连通电源正极，电压表示数为电源电压。示数为电源电压时应是L2断路，D错误。
