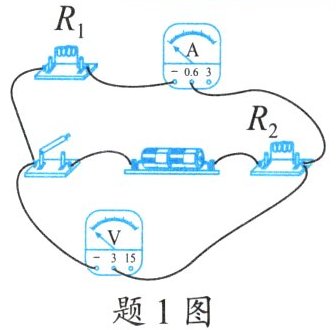

1. 如题1图所示的电路中, $ R_1 $、 $ R_2 $ 均为定值电阻,且电源电压保持不变,闭合开关,一段时间后电阻 $ R_1 $ 发生断路故障,则电流表示数
变小
,电压表示数______
变大
。(变大 / 变小 / 不变)

答案

变小
变大

解析

闭合开关，原电路中$R_1$、$R_2$串联，电流表测电路电流，电压表测$R_1$两端电压。$R_1$断路后，电路断路，电流表示数变小为0；电压表并联在$R_1$两端，此时电压表通过$R_2$与电源两极相连，测电源电压，因电源电压大于原$R_1$两端电压，故电压表示数变大。
2. 如题2图所示,闭合开关 $ S $,灯 $ L $ 亮,一段时间后灯 $ L $ 熄灭。若灯 $ L $ 被短路,电流表、电压表示数的变化情况是
都变大
；若灯 $ L $ 断路,电流表、电压表示数的变化情况是
都没有示数
。

答案

都变大
都没有示数

解析

灯L被短路时，电路总电阻变小，电流变大，电流表示数变大；灯L短路后其两端电压为0，电压表示数变小。灯L断路时，电路断路，电流为0，电流表示数变小；电压表通过R与电源相连测电源电压，示数变大。
3. 如题3图所示电路,当开关 $ S $ 闭合后, $ L_1 $、 $ L_2 $ 均能发光。过了一会儿,两灯都不发光,电流表、电压表的示数均为零,则可能发生的故障是
L1或电流表或开关或电源处断路
。

答案

L1或电流表或
开关或电源处断路

解析

电路中$L_1$、$L_2$串联，电流表测电路电流，电压表测$L_2$两端电压。
当开关$S$闭合后，$L_1$、$L_2$均能发光，过了一会儿两灯都不发光，电流表、电压表的示数均为零。
若$L_1$断路，整个电路断路，电流表示数为零，电压表也无示数，符合题意；
若$L_2$断路，电压表会串联在电路中，电压表有示数，不符合电流表、电压表的示数均为零的情况；
若短路情况，至少有一个灯不亮，但不会出现两灯都不发光且电流表、电压表的示数均为零的情况。
所以可能发生的故障是$L_1$断路。

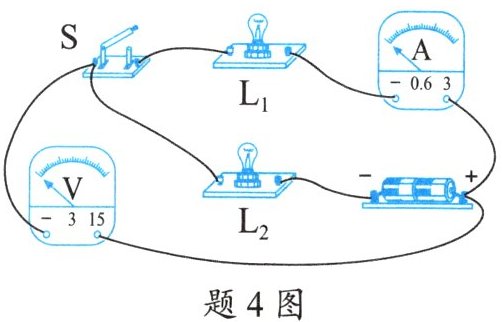

4. 在如题4图所示电路中,闭合开关 $ S $ 后,两灯都不亮,电压表有示数,电流表无示数,则该电路的故障可能是
L1断路
。

答案

L1断路

解析

闭合开关$S$后，两灯都不亮，说明电路中存在断路故障。电流表无示数，进一步验证了电路断路。电压表有示数，说明电压表与电源两极是连通的，即从电压表的两个接线柱到电源两极的电路是完好的。由此可以推断，与电压表并联的部分电路出现了断路，即灯泡$L_1$断路。

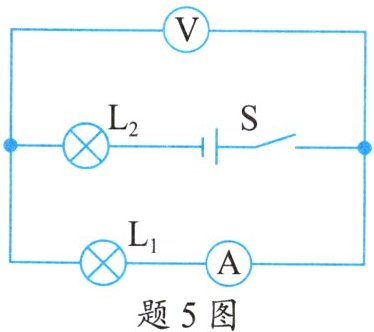

5. 如题5图所示,电源电压保持不变,闭合开关 $ S $ 后,灯 $ L_1 $ 不亮,灯 $ L_2 $ 亮,电流表有示数,电压表没有示数,则电路的故障情况可能是
L1短路
。

答案

L1短路

解析

由题5图可知，L₁、L₂串联，电流表测电路电流，电压表测L₁两端电压。闭合开关后，L₂亮、电流表有示数，说明电路为通路（无断路）；L₁不亮、电压表无示数，因L₁不亮且电路通路，故L₁短路（短路时L₁两端电压为0，电压表无示数，电流通过L₁短路部分，L₂有电流而亮）。
