一、根据电路图连接实物图

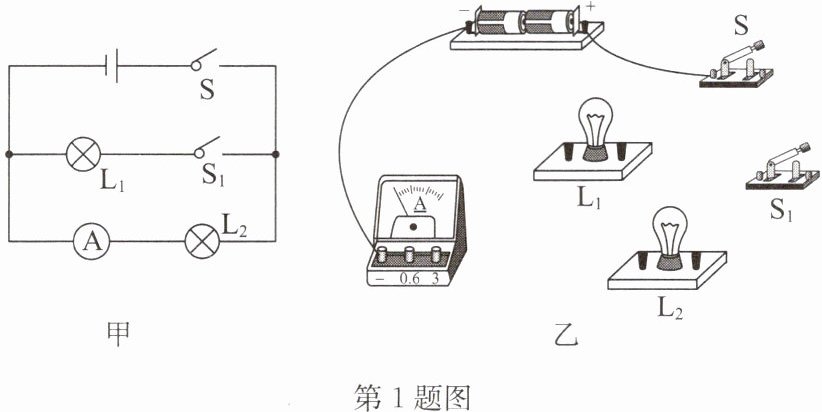

1. 根据甲图补充完成乙图中的实物连接，导线不能交叉。

1.

【分析】首先分析甲图的电路：L₁与S₁串联，L₂与电流表A串联，两条支路并联，开关S在干路控制整个电路。连接实物时，用电流路径法：从电源正极出发，先连干路开关S，再将电流分为两条支路，一条经L₁、S₁回电源负极，另一条经电流表A、L₂回电源负极，需注意电流表“正进负出”，导线不交叉。
【解析】连接步骤：1. 电源正极接开关S的一个接线柱，S的另一接线柱为干路分支点；2. 支路1：从S的分支点接L₁的一个接线柱，L₁的另一接线柱接S₁的一个接线柱，S₁的另一接线柱接电源负极；3. 支路2：从S的分支点接电流表的正接线柱（0.6量程），电流表的负接线柱接L₂的一个接线柱，L₂的另一接线柱接电源负极；4. 保证导线不交叉，电流表正负接线柱连接正确。
【答案】
【知识点】并联电路、实物电路连接、电流表使用
【点评】本题考查根据电路图连接实物电路，需明确串并联关系，掌握电流表的正确使用规则，是基础电路连接题，难度适中。
【难度系数】0.5

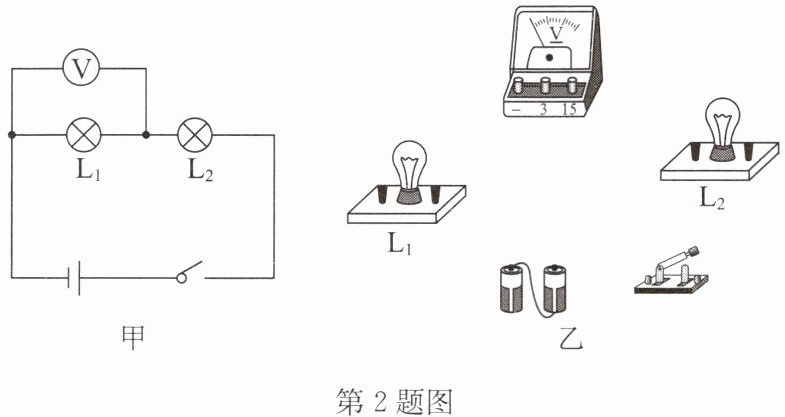

2. 请根据图中的电路图甲连接实物图乙，导线不能交叉。

2.

【分析】要连接实物图，需先分析电路图甲的连接关系：L₁与L₂串联，电压表并联在L₁两端测其电压。连接时遵循“先串后并”原则，先完成主串联电路，再并联电压表，同时注意电压表的正负接线柱和量程选择（两节干电池总电压约3V，选0~3V量程），导线不能交叉。
【解析】连接步骤：
1. 串联主电路：将两节干电池串联，从电源正极出发，依次连接开关、L₂、L₁，最后回到电源负极，形成完整的串联回路，确保导线不交叉。
2. 并联电压表：电压表选0~3V量程，将电压表“-”接线柱接L₁靠近电源负极的一端，“3”接线柱接L₁靠近L₂的一端，保证电流从正接线柱流入、负接线柱流出。
【答案】
【知识点】串联电路连接；电压表的使用
【点评】本题考查根据电路图连接实物电路，需明确电路连接方式和电压表使用规则，属于基础操作题，侧重实验动手能力的考查。
【难度系数】0.6

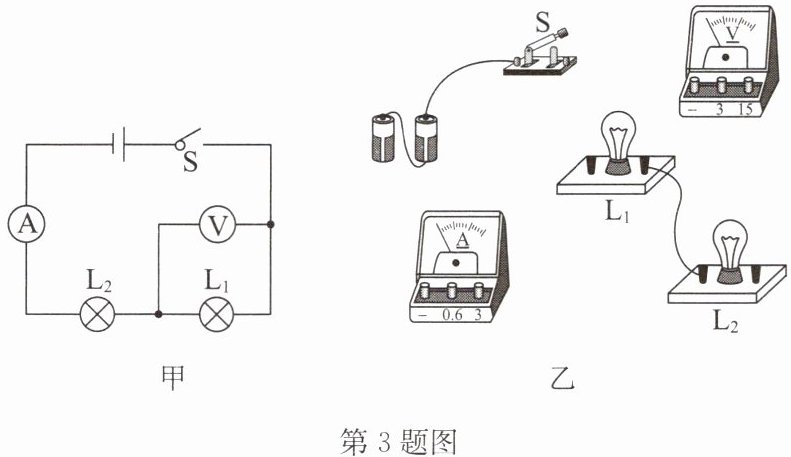

3.按照如图甲所示的电路图完成图乙中实物图的连接,导线不能交叉.

3.

【分析】
要连接实物图，先分析甲图的电路结构：L₁与L₂串联，电流表测电路电流，电压表测L₁两端电压。连接时，先连串联主电路，再并联电压表，需注意电表“正进负出”，导线不交叉，结合干电池特点选电表量程。
【解析】
1. 连接串联主电路：从电源正极出发，依次连接开关S、L₁、L₂、电流表，最后回到电源负极；电流表选0~0.6A量程，电流从“0.6”接线柱流入、“-”接线柱流出。
2. 连接电压表：将电压表并联在L₁两端，选0~3V量程，电流从“3”接线柱流入、“-”接线柱流出，确保导线无交叉。
【答案】
【知识点】串联电路连接、电流表使用、电压表使用
【点评】本题考查根据电路图连接实物图，需掌握串联电路连接顺序和电表正确使用规则，是电学基础操作题，难度适中。
【难度系数】0.6

二、根据实物图画电路图

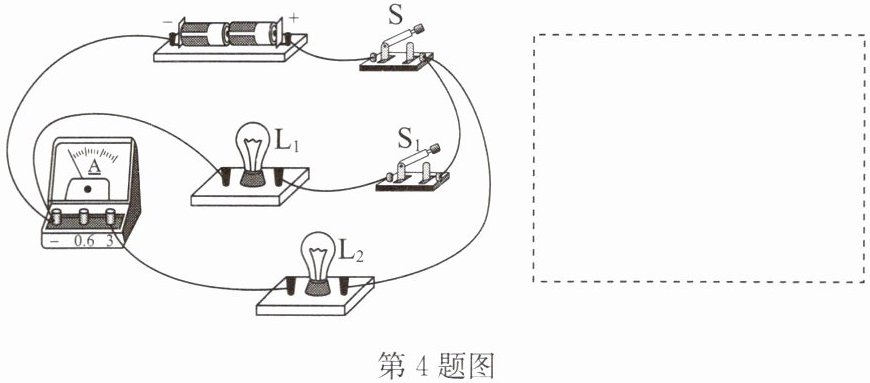

4.根据如图所示的实物图，在虚线框内画出对应的电路图.

4.

【分析】首先观察实物图，明确电流路径：电流从电源正极流出，经开关S后分为两条支路，一条支路依次经过开关S₁、灯泡L₁，另一条支路依次经过电流表、灯泡L₂，两条支路汇合后回到电源负极，因此电路为并联电路，开关S在干路，S₁控制L₁，电流表测L₂的电流。画电路图时，需按“先电源，再干路，后支路”的顺序，用规范元件符号连接，确保导线横平竖直，元件位置对应实物连接关系。
【解析】1. 先画出电源符号，正极在上、负极在下；2. 从电源正极引出干路，串联开关S；3. 开关S后分两支：一支串联灯泡L₁和开关S₁；另一支串联电流表和灯泡L₂；4. 两支路汇合后连接到电源负极，形成完整的并联电路，元件符号需符合电路图标注规范。
【答案】
【知识点】并联电路、电路图绘制、电流表的使用
【点评】本题考查根据实物图画电路图，核心是正确分析电路的串并联关系及各元件的作用，属于基础作图题，需注意元件符号的规范性和导线连接的合理性。
【难度系数】0.6
