8. 下列关于滑动变阻器和电阻箱的说法中,错误的是 （）

A.滑动变阻器和电阻箱都有阻值范围和允许通过的最大电流
B.滑动变阻器可以改变电路的电阻,但不能读出接入电路的电阻大小
C.电阻箱不但可以改变电路的电阻,而且能读出接入电路的电阻大小
D.滑动变阻器和电阻箱都可以直接读出接入电路的电阻大小

8.D

【分析】
要解答本题，需明确滑动变阻器和电阻箱的核心特性：滑动变阻器通过改变接入电阻丝长度改变电阻，无法直接读取接入的电阻值，且有阻值范围和允许最大电流；电阻箱通过调节旋钮改变电阻，能直接读出接入的电阻大小，同样有阻值范围和允许最大电流。逐一分析选项即可判断对错。
【解析】
逐一分析各选项：
选项A：滑动变阻器和电阻箱均为变阻器，都具备确定的阻值范围和允许通过的最大电流，该说法正确。
选项B：滑动变阻器仅能改变接入电路的电阻大小，无法直接读出接入的具体电阻值，该说法正确。
选项C：电阻箱既可改变接入电路的电阻，也能通过旋钮数值直接读出接入的电阻大小，该说法正确。
选项D：滑动变阻器无法直接读出接入电路的电阻大小，仅电阻箱具备该功能，因此该说法错误，符合题意。
【答案】
D
【知识点】
滑动变阻器、电阻箱
【点评】
本题考查滑动变阻器与电阻箱的特性差异，核心区分点是能否直接读取接入电阻的大小，属于基础概念题，需准确掌握两种变阻器的特点。
【难度系数】
0.6

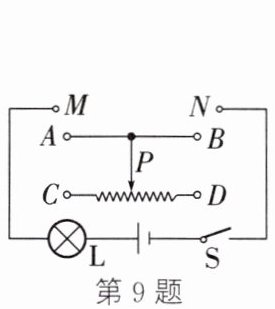

9. 在如图所示的电路中,用滑动变阻器调节灯的亮度,若要求闭合开关S后,滑片P向右端滑动时灯逐渐变亮,则下列接法正确的是 ()

A.M接A,N接B
B.M接C,N接D
C.M接C,N接B
D.M接A,N接D

甲 乙

9.D

【分析】要解决这个问题，需明确：灯的亮度由实际功率决定，灯变亮说明电路中电流变大；根据欧姆定律，电源电压不变时，电流变大意味着滑动变阻器接入电路的电阻变小。滑动变阻器的工作原理是通过改变接入电路的电阻丝长度改变电阻，接线需遵循“一上一下”原则，滑片移动时，接入电阻丝长度随接线柱变化：若滑片右移时接入电阻变小，则需接入滑动变阻器右侧的电阻丝段。
【解析】闭合开关后，灯变亮→电路电流I增大→总电阻减小→滑动变阻器接入电阻R滑减小。滑动变阻器正确接法为“一上一下”，排除接同上（A选项，接A、B，电阻为0，灯亮度不变）、同下（B选项，接C、D，电阻最大且不变，灯亮度不变）的情况。C选项接C、B，接入的是左侧电阻丝PC段，滑片右移时PC变长，R滑增大，电流减小，灯变暗，不符合要求；D选项接A、D，接入的是右侧电阻丝PD段，滑片右移时PD变短，R滑减小，电流增大，灯变亮，符合要求。
【答案】D
【知识点】滑动变阻器的使用、电路动态分析
【点评】本题考查滑动变阻器的正确使用及电路动态分析，核心是理解滑动变阻器接线与滑片移动时电阻变化的关系，属于基础题型，需熟练掌握滑动变阻器的接线规则。
【难度系数】0.5

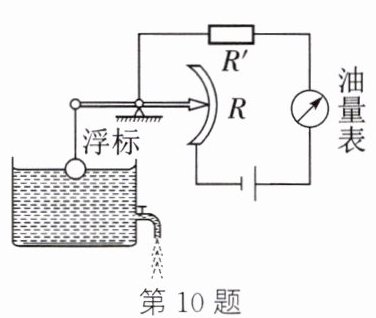

10.（教材P93练习T4改编）如图所示为一种自动测定油箱内油面高度的装置。
（1）图中R相当于电学中的。
（2）油量表是用表改装的。
（3）当油箱中的浮标向上运动时，R接入电路中的电阻将，对电流的阻碍作用将，此时电路中的电流将。（增大/减小）

10.(1)滑动变阻器 (2)电流 (3)减小 减小 增大

【分析】
先明确每个问题的思考逻辑：（1）观察装置结构，浮标通过杠杆带动R的滑片移动，R的接入电阻可随滑片位置改变，据此判断R的电学类型；（2）根据油量表在电路中的连接方式，结合电流表、电压表的使用规则，确定油量表的类型；（3）分析浮标上移时滑片的移动方向，判断R接入电阻的变化，再结合电阻对电流的阻碍作用，利用欧姆定律推导电路电流的变化。
【解析】
（1）由图可知，浮标随油面升降时，通过杠杆带动R的滑片移动，R接入电路的电阻会发生连续改变，因此R相当于电学中的滑动变阻器；
（2）油量表串联在电路中，而电流表需串联在电路中，电压表需并联在电路中，所以油量表是用电流表改装的；
（3）当油箱中的浮标向上运动时，杠杆带动滑片向R接入电路的电阻减小的方向移动，因此R接入电路中的电阻将减小；电阻是对电流的阻碍作用，所以对电流的阻碍作用将减小；电路总电阻为R与R'之和，总电阻减小，电源电压不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路中的电流将增大。
【答案】
(1)滑动变阻器 (2)电流 (3)减小 减小 增大
【知识点】
滑动变阻器、电流表、欧姆定律
【点评】
本题结合实际油量表装置，考查电路元件识别、电表使用规则及欧姆定律的应用，属于初中物理电路部分的基础题型，需掌握滑动变阻器的工作原理和欧姆定律的基本应用。
【难度系数】
0.7

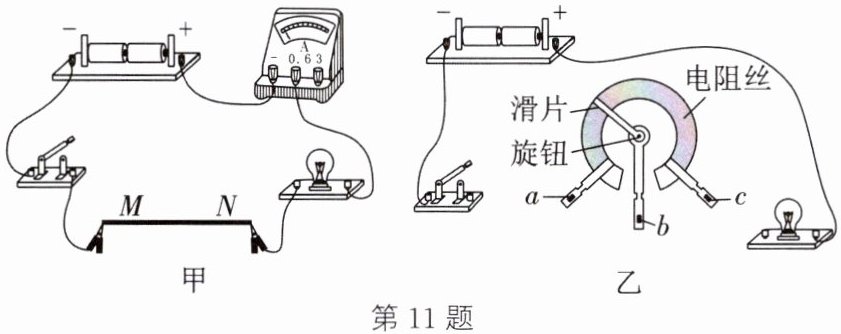

11. 小昕在台灯下看书时，感觉灯光太亮。她找来同桌小洋，想利用所学物理知识制作一盏简易调光台灯，达到调节灯光亮度的目的。
（1）小昕尝试利用铅笔芯和鳄鱼夹实现了调节灯泡亮度的功能，如图甲所示。图甲中的连线有一处明显错误：；改正后，闭合开关，调节鳄鱼夹M、N之间的距离，发现灯泡的亮度和电流表示数都会发生变化，这一现象说明导体的电阻与其有关。

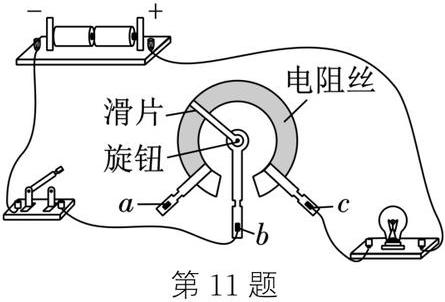

（2）由于铅笔芯易断，小洋在实验室找了一个电位器来替代铅笔芯，如图乙，为更好地实现电位器调节灯泡亮度的功能，电位器内的电阻丝应选用（铜丝/镍铬合金丝）更合适；请在图乙中用笔画线代替导线，使电路能实现顺时针旋转电位器旋钮时灯泡变亮。

11.(1)电流表的正、负接线柱接反了 长度 (2)镍铬合金丝 如图所示

【分析】
先分析第(1)问：电流表的使用规则是电流需从正接线柱流入、负接线柱流出，观察图甲可知电流方向错误；调节鳄鱼夹M、N的距离，改变了铅笔芯接入电路的长度，灯泡亮度和电流变化，可推导电阻的影响因素。再分析第(2)问：电位器的电阻丝需电阻率大的材料，结合滑动变阻器的工作原理，要实现顺时针旋转旋钮时灯泡变亮，需接入电路的电阻随转动减小，据此选择材料和连接方式。
【解析】
(1) 电流表的正确使用要求电流从正接线柱流入，负接线柱流出，图甲中电源正极连接电流表负接线柱，导致电流表正负接线柱接反，这是连线错误。调节M、N间距时，铅笔芯接入电路的长度改变，电路中电流和灯泡亮度变化，说明导体的电阻与其长度有关。
(2) 滑动变阻器的电阻丝需要电阻率大的材料，镍铬合金丝的电阻率远大于铜丝，更适合制作电位器的电阻丝。要实现顺时针旋转电位器旋钮时灯泡变亮，需顺时针转动时电位器接入电路的电阻变小，因此应将电位器的a、b接入电路，此时顺时针转旋钮，滑片向a移动，接入的电阻丝长度变短，电阻减小，电路电流增大，灯泡变亮。
【答案】
(1) 电流表的正、负接线柱接反了；长度 (2) 镍铬合金丝；如图所示
【知识点】
电流表使用、影响电阻的因素、滑动变阻器
【点评】
本题结合简易调光台灯的实际场景，考查电流表的使用、影响电阻的因素及滑动变阻器的应用，注重物理知识与生活实际的结合，难度适中。
【难度系数】
0.5
