1. 在连接电路的过程中，下列步骤中，不必要的是 （
A.开关应是断开的
B.连接电路时，一定要从电源正极出发，直至电源负极
C.为保证各连接点接触良好，各接线柱上的螺帽要旋紧
D.连接完毕后，要仔细检查电路连接是否正确，不允许发生短路
B
）A.开关应是断开的
B.连接电路时，一定要从电源正极出发，直至电源负极
C.为保证各连接点接触良好，各接线柱上的螺帽要旋紧
D.连接完毕后，要仔细检查电路连接是否正确，不允许发生短路
答案
1.B
解析
【分析】这道题考查电路连接的基本操作规范，解题思路是逐一分析每个选项是否为电路连接过程中必须遵循的步骤。回忆电路连接的注意事项：连接电路时开关需断开，防止短路或触电；接线柱要旋紧保证接触良好；连接完成后需检查电路避免短路；而连接电路的顺序并非固定，可从电源正极或负极出发，只要元件连接正确即可，据此判断不必要的步骤。
【解析】对各选项逐一分析：A选项，连接电路时开关断开，能避免连接过程中出现短路等问题，属于必要步骤；B选项，连接电路时，既可以从电源正极开始，也可以从电源负极开始，只要能正确连接所有元件，该步骤并非必须，属于不必要的；C选项，接线柱螺帽旋紧可保证接触良好，防止电路故障，是必要步骤；D选项，连接完毕后检查电路，能避免短路等错误，是必要步骤。因此不必要的是B选项。
【答案】B
【知识点】电路连接的基本操作
【点评】本题考查电学入门的基础操作，侧重对电路连接注意事项的理解，难度较低，属于学生应掌握的基础知识点。
【难度系数】0.7
【解析】对各选项逐一分析：A选项，连接电路时开关断开，能避免连接过程中出现短路等问题，属于必要步骤；B选项，连接电路时，既可以从电源正极开始，也可以从电源负极开始，只要能正确连接所有元件，该步骤并非必须，属于不必要的；C选项，接线柱螺帽旋紧可保证接触良好，防止电路故障，是必要步骤；D选项，连接完毕后检查电路，能避免短路等错误，是必要步骤。因此不必要的是B选项。
【答案】B
【知识点】电路连接的基本操作
【点评】本题考查电学入门的基础操作，侧重对电路连接注意事项的理解，难度较低，属于学生应掌握的基础知识点。
【难度系数】0.7
2. 关于电路的组成及各元件的作用，下列说法不正确的是 （
A.一个完整的电路由电源、用电器、导线和开关组成
B.电源给用电器提供电能，电池是常见的直流电源
C.用电器将其他形式的能转化为电能
D.开关的作用是控制电路的通和断
C
）A.一个完整的电路由电源、用电器、导线和开关组成
B.电源给用电器提供电能，电池是常见的直流电源
C.用电器将其他形式的能转化为电能
D.开关的作用是控制电路的通和断
答案
2.C
解析
【分析】
要解决这道题，需回忆电路的组成及各元件的作用，逐个分析选项判断正误，找出说法不正确的选项。首先明确：完整电路由电源、用电器、导线、开关组成；电源提供电能，用电器消耗电能，开关控制电路通断，再逐一核对各选项。
【解析】
逐个分析选项：
A选项：一个完整的电路确实由电源、用电器、导线和开关四部分组成，说法正确；
B选项：电源的作用是为用电器提供电能，干电池、蓄电池等都是常见的直流电源，说法正确；
C选项：用电器的功能是消耗电能，将电能转化为其他形式的能（如电灯将电能转化为光能和内能），而“将其他形式的能转化为电能”是电源的作用，该选项说法错误；
D选项：开关的作用就是控制电路的接通与断开，说法正确。
综上，不正确的说法是C选项。
【答案】
C
【知识点】
电路的组成，电路元件的作用
【点评】
本题考查电路的基础概念，属于识记类题目，需准确区分电源和用电器的能量转化方向，难度不大，是电路知识的入门考点。
【难度系数】
0.7
要解决这道题，需回忆电路的组成及各元件的作用，逐个分析选项判断正误，找出说法不正确的选项。首先明确：完整电路由电源、用电器、导线、开关组成；电源提供电能，用电器消耗电能，开关控制电路通断，再逐一核对各选项。
【解析】
逐个分析选项：
A选项：一个完整的电路确实由电源、用电器、导线和开关四部分组成，说法正确；
B选项：电源的作用是为用电器提供电能，干电池、蓄电池等都是常见的直流电源，说法正确；
C选项：用电器的功能是消耗电能，将电能转化为其他形式的能（如电灯将电能转化为光能和内能），而“将其他形式的能转化为电能”是电源的作用，该选项说法错误；
D选项：开关的作用就是控制电路的接通与断开，说法正确。
综上，不正确的说法是C选项。
【答案】
C
【知识点】
电路的组成，电路元件的作用
【点评】
本题考查电路的基础概念，属于识记类题目，需准确区分电源和用电器的能量转化方向，难度不大，是电路知识的入门考点。
【难度系数】
0.7
3. 小华家里有 A. 电扇，B. 电热毯，C. 电视机，D. 手电筒，E. 日光灯。当它们与电源连接后，把电能只转化为内能的是
B
，把电能主要转化为机械能的是A
，把电能主要转化为光能和声能的是C
，这些用电器中通常使用直流电源供电的是D
。（填字母）答案
3.B A C D
解析
【分析】
要解答本题，需明确常见用电器工作时的能量转化规律，以及直流电源与交流电源的区别：先根据用电器的工作原理判断电能的转化形式，再结合供电电源的类型确定使用直流电源的用电器。
【解析】
1. 电能只转化为内能的用电器：电热毯（B）利用电流的热效应工作，电能全部转化为内能，故填B；
2. 电能主要转化为机械能的用电器：电扇（A）的核心部件是电动机，工作时主要将电能转化为机械能，故填A；
3. 电能主要转化为光能和声能的用电器：电视机（C）工作时既发光又发声，主要将电能转化为光能和声能，故填C；
4. 通常使用直流电源供电的用电器：手电筒（D）一般用干电池供电，干电池提供直流电源，其余用电器多接家庭交流电源，故填D。
【答案】
B A C D
【知识点】
电能的转化、直流电源与交流电源
【点评】
本题考查常见用电器的能量转化及电源类型，属于初中物理基础知识点，牢记常见用电器的工作原理即可轻松解答。
【难度系数】
0.7
要解答本题，需明确常见用电器工作时的能量转化规律，以及直流电源与交流电源的区别：先根据用电器的工作原理判断电能的转化形式，再结合供电电源的类型确定使用直流电源的用电器。
【解析】
1. 电能只转化为内能的用电器：电热毯（B）利用电流的热效应工作，电能全部转化为内能，故填B；
2. 电能主要转化为机械能的用电器：电扇（A）的核心部件是电动机，工作时主要将电能转化为机械能，故填A；
3. 电能主要转化为光能和声能的用电器：电视机（C）工作时既发光又发声，主要将电能转化为光能和声能，故填C；
4. 通常使用直流电源供电的用电器：手电筒（D）一般用干电池供电，干电池提供直流电源，其余用电器多接家庭交流电源，故填D。
【答案】
B A C D
【知识点】
电能的转化、直流电源与交流电源
【点评】
本题考查常见用电器的能量转化及电源类型，属于初中物理基础知识点，牢记常见用电器的工作原理即可轻松解答。
【难度系数】
0.7

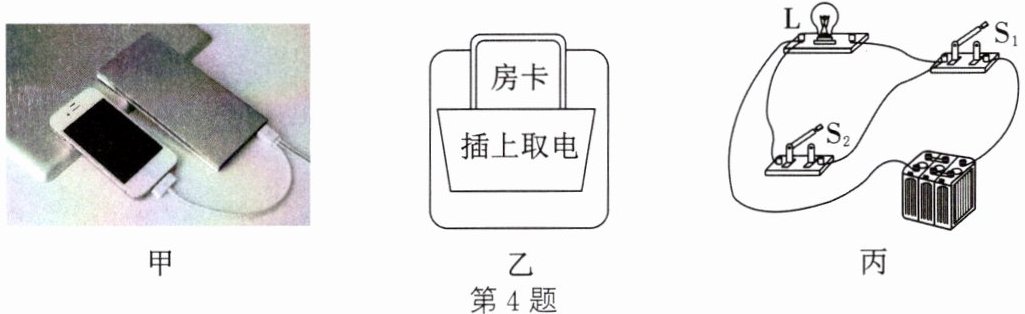

4. 如图甲所示，一个充电宝正在给手机的电池充电，此时充电宝相当于电路中的
电源
，手机的电池相当于用电器
；如图乙所示为宾馆房间的取电房卡，将房卡插入槽中，房间内的用电器才能使用，房卡的作用相当于电路元件中的开关
；如图丙所示，当开关$\mathrm{S}_1$、$\mathrm{S}_2$断开时，电路处于断路
状态；当开关$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，电路处于通路
状态；当开关$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时，电路处于短路
状态。答案
4.电源 用电器 开关 断路 通路 短路
解析
【分析】
要解答本题，需掌握电路的基本组成元件（电源、用电器、开关）的功能，以及电路的三种状态（通路、断路、短路）的判断方法：电路中提供电能的是电源，消耗电能的是用电器，控制电路通断的是开关；通路是电路处处连通有电流，断路是电路某处断开无电流，短路是电源两极直接被导线连通（不经过用电器）。结合各图的实际场景逐一分析即可。
【解析】
1. 图甲中，充电宝给手机电池充电，充电宝提供电能，相当于电路中的电源；手机电池在充电时消耗电能，相当于用电器。
2. 图乙中，房卡插入槽中房间用电器才能工作，说明房卡可控制电路的通断，相当于电路中的开关。
3. 图丙中：
当开关$\mathrm{S}_1$、$\mathrm{S}_2$都断开时，电路没有连通的电流路径，处于断路状态；
当$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，电流从电源正极出发，经$\mathrm{S}_1$、灯泡$\mathrm{L}$回到电源负极，电路处处连通，处于通路状态；
当$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时，电流从电源正极出发，经$\mathrm{S}_1$、$\mathrm{S}_2$直接回到电源负极，不经过用电器，处于短路状态。
【答案】
电源 用电器 开关 断路 通路 短路
【知识点】
电路的组成；电路的三种状态
【点评】
本题结合生活实例考查电路的基础知识点，贴近日常，属于初中物理的基础题型，主要考查学生对电路元件作用和电路状态的理解，难度较低。
【难度系数】
0.3
要解答本题，需掌握电路的基本组成元件（电源、用电器、开关）的功能，以及电路的三种状态（通路、断路、短路）的判断方法：电路中提供电能的是电源，消耗电能的是用电器，控制电路通断的是开关；通路是电路处处连通有电流，断路是电路某处断开无电流，短路是电源两极直接被导线连通（不经过用电器）。结合各图的实际场景逐一分析即可。
【解析】
1. 图甲中，充电宝给手机电池充电，充电宝提供电能，相当于电路中的电源；手机电池在充电时消耗电能，相当于用电器。
2. 图乙中，房卡插入槽中房间用电器才能工作，说明房卡可控制电路的通断，相当于电路中的开关。
3. 图丙中：
当开关$\mathrm{S}_1$、$\mathrm{S}_2$都断开时，电路没有连通的电流路径，处于断路状态；
当$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，电流从电源正极出发，经$\mathrm{S}_1$、灯泡$\mathrm{L}$回到电源负极，电路处处连通，处于通路状态；
当$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时，电流从电源正极出发，经$\mathrm{S}_1$、$\mathrm{S}_2$直接回到电源负极，不经过用电器，处于短路状态。
【答案】
电源 用电器 开关 断路 通路 短路
【知识点】
电路的组成；电路的三种状态
【点评】
本题结合生活实例考查电路的基础知识点，贴近日常，属于初中物理的基础题型，主要考查学生对电路元件作用和电路状态的理解，难度较低。
【难度系数】
0.3

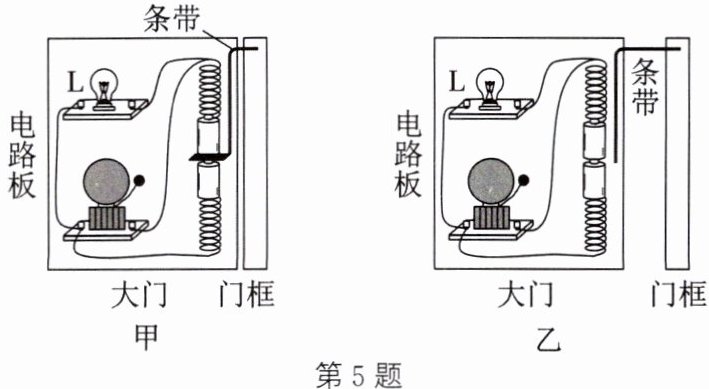

5. (跨学科实践·日常生活)在综合实践活动中,科技小组自制如图甲所示的开门报警器,电路板固定于大门,绝缘条带左端插在两电池之间,右端固定于门框。如图乙所示,大门一旦被打开,灯亮、电铃响,绝缘条带在电路中起到了电路元件
开关
的作用,干电池供电时,把化学
能转化为电能。某次测试时发现,把大门打开时,灯亮而铃不响,故障可能是电铃处发生断路
。答案
5.开关 化学 断路
解析
【分析】
要解决本题，需结合图中电路状态变化分析绝缘条带的作用，回忆干电池的能量转化，再根据故障现象推导电路问题：①对比甲（大门关闭）和乙（大门打开），条带插入时电路断开，拉出时电路接通，说明条带能控制电路通断，相当于开关；②干电池是化学电源，供电时将内部化学能转化为电能；③灯亮说明电源、灯泡支路正常，电铃不响且电路通路，故障为电铃断路（若短路会影响电源，不符合灯亮的情况）。
【解析】
1. 绝缘条带的作用：大门关闭时，绝缘条带插入两电池之间，电路处于断开状态；大门打开时，条带被拉出，电路接通，灯泡和电铃工作，因此条带起到开关的作用，控制电路的通断。
2. 干电池的能量转化：干电池内部储存化学能，供电时通过化学反应将化学能转化为电能。
3. 故障分析：大门打开时灯亮，说明电源、灯泡所在支路是通路，电路无短路；电铃不响，说明电铃支路未工作，故障为电铃处发生断路。
【答案】
开关 化学 断路
【知识点】
电路元件、能量转化、电路故障
【点评】
本题以自制开门报警器为载体，考查电路元件识别、能量转化及电路故障分析，紧密联系日常生活，体现了物理知识的实用性，属于基础跨学科题目。
【难度系数】
0.5
要解决本题，需结合图中电路状态变化分析绝缘条带的作用，回忆干电池的能量转化，再根据故障现象推导电路问题：①对比甲（大门关闭）和乙（大门打开），条带插入时电路断开，拉出时电路接通，说明条带能控制电路通断，相当于开关；②干电池是化学电源，供电时将内部化学能转化为电能；③灯亮说明电源、灯泡支路正常，电铃不响且电路通路，故障为电铃断路（若短路会影响电源，不符合灯亮的情况）。
【解析】
1. 绝缘条带的作用：大门关闭时，绝缘条带插入两电池之间，电路处于断开状态；大门打开时，条带被拉出，电路接通，灯泡和电铃工作，因此条带起到开关的作用，控制电路的通断。
2. 干电池的能量转化：干电池内部储存化学能，供电时通过化学反应将化学能转化为电能。
3. 故障分析：大门打开时灯亮，说明电源、灯泡所在支路是通路，电路无短路；电铃不响，说明电铃支路未工作，故障为电铃处发生断路。
【答案】
开关 化学 断路
【知识点】
电路元件、能量转化、电路故障
【点评】
本题以自制开门报警器为载体，考查电路元件识别、能量转化及电路故障分析，紧密联系日常生活，体现了物理知识的实用性，属于基础跨学科题目。
【难度系数】
0.5
