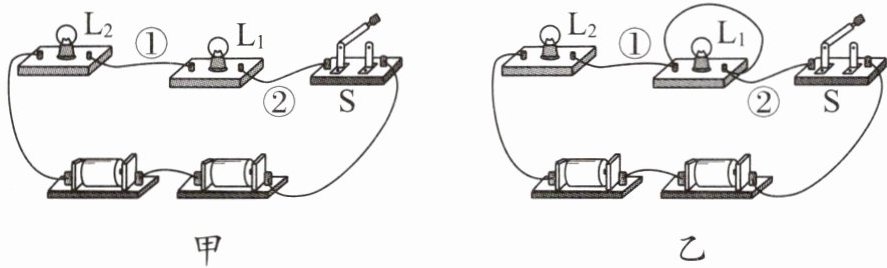

1. 小华连接了如图甲所示的电路,闭合开关S后,发现灯泡$\mathrm{L}_1$、$\mathrm{L}_2$均不发光,为了排除电路故障,他用一根导线进行检查判断。他先将导线并联在灯泡$\mathrm{L}_2$两端的接线柱上,闭合开关后,发现灯泡$\mathrm{L}_1$、$\mathrm{L}_2$均不发光;然后他将导线并联在灯泡$\mathrm{L}_1$两端的接线柱上,如图乙所示,闭合开关S后,发现灯泡$\mathrm{L}_1$不发光、$\mathrm{L}_2$发光。下列判断中正确的是()


A.可能是导线②断了
B.可能是灯$\mathrm{L}_2$的灯丝断了
C.可能是导线①断了
D.可能是灯$\mathrm{L}_1$的灯丝断了

1. D

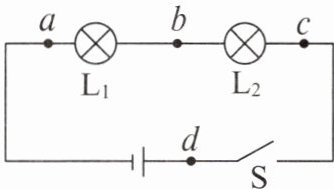

2. 在电学实验中,遇到电路故障时常用电压表来检测。如图所示,电源电压恒为4.5 V,闭合开关后两灯均不亮,用电压表先后测得a、d,a、c和a、b两端的电压均为4.5 V,则故障可能是()

A.灯$\mathrm{L}_1$断路
B.灯$\mathrm{L}_2$断路
C.灯$\mathrm{L}_1$短路
D.灯$\mathrm{L}_2$短路

2. A

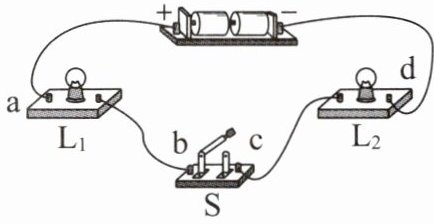

3. 右图为小明连接的电路，他先确认导线连接无误后，闭合开关S，发现两灯均不发光。于是他将一个电压表分别接到接线柱a、b，b、c，a、c上，灯$L_1$、$L_2$均不发光，且电压表无示数；再将电压表接到接线柱d、c上，灯$L_1$、$L_2$均不发光，但电压表指针有明显偏转。由此判定电路的故障可能是()

A.灯$L_1$断路
B.灯$L_2$断路
C.灯$L_1$短路
D.灯$L_2$短路

3. B

4. 如图所示的电路中，闭合开关S后，灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都发光，一段时间后，$\mathrm{L}_{1}$突然熄灭，发现其中一个电表示数增大，另一个电表示数减小。用一个检验灯并联在$\mathrm{L}_{2}$两端，$\mathrm{L}_{1}$和检验灯发光。若电路中只有一处故障，则产生这一现象的原因可能是()

A.灯泡$\mathrm{L}_{1}$短路
B.灯泡$\mathrm{L}_{2}$短路
C.灯泡$\mathrm{L}_{1}$断路
D.灯泡$\mathrm{L}_{2}$断路

4. D
