7.用滑动变阻器改变小灯泡的亮度。

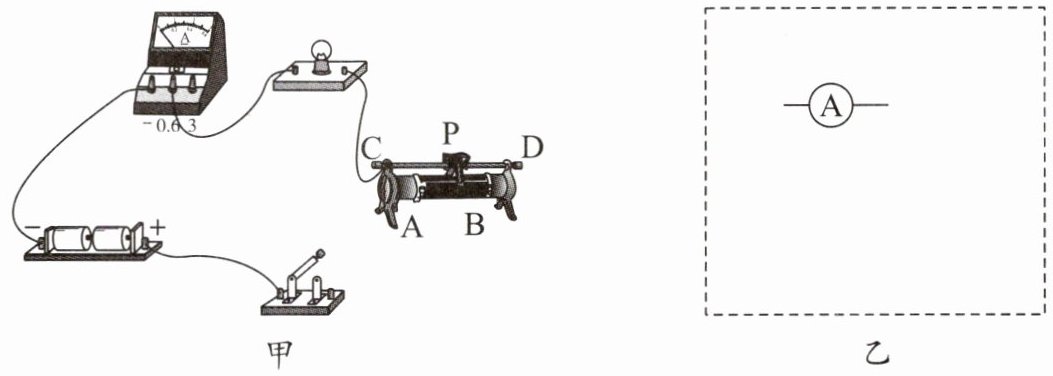

(1)要求滑动变阻器向左移动时能使灯亮度变暗。请用笔画线表示导线连接图甲实物图，并在图乙虚线框中画出相应的电路图。
(2)开关闭合前，滑动变阻器的滑片P应滑到
A
（选填“A”或“B”）端。
(3)开始实验后，小明同学发现移动滑片P时，灯忽亮忽熄，这可能是因为
滑片接触不良
。

答案


7. (1)如图所示 (2) A (3) 滑片接触不良

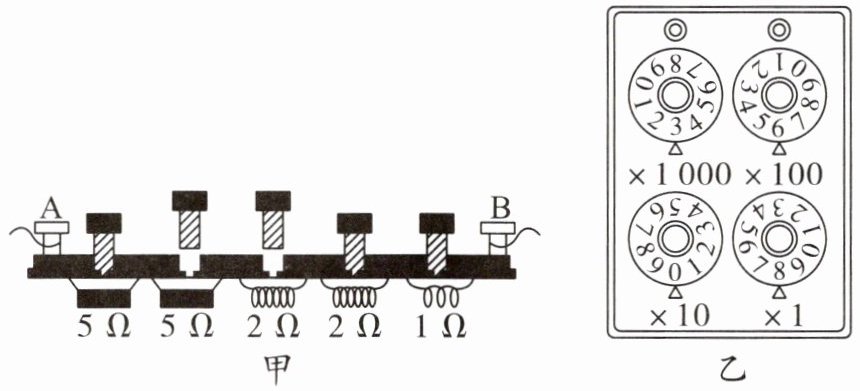

8.图甲是插入式电阻箱的结构示意图，插入式电阻箱的铜塞和电阻并联，当铜塞插入时，电阻被短路，当铜塞被拔出时，电阻接入电路，图中A、B两个接线柱之间的电阻值是
7
Ω。图乙是旋盘式电阻箱的面板示意图，此时电阻箱的读数是
3 608
Ω。

答案

8. 7 3 608

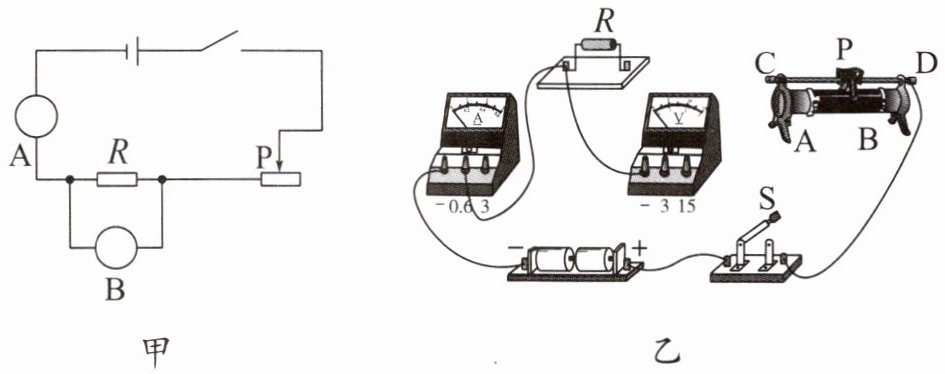

9.某小组进行用滑动变阻器控制电阻两端电压的实验。
(1)如图甲所示，A为
电流表
，B为
电压表
。（均选填“电流表”或“电压表”）
(2)用笔画线表示导线将图乙中的电路连接完整，要求实验过程中滑动变阻器的滑片P从右向左移动。连线时，导线不能交叉。

答案


9. (1) 电流表 电压表 (2) 如图所示
