2.(2024·四川自贡中考)右图是滑动变阻器的结构示意图,当滑片P向右移动时,要使连入电路中的电阻变大,应选择的接线柱为(
A.A和B
B.B和C
C.B和D
D.A和D
D
)A.A和B
B.B和C
C.B和D
D.A和D
答案
2. D
解析
【分析】
要解决滑动变阻器的问题，需明确其工作原理：滑动变阻器通过改变接入电路中电阻丝的长度改变电阻，接线柱需遵循“一上一下”的连接规则。当滑片P向右移动时，要使连入电路的电阻变大，说明接入电路的电阻丝长度需变长，据此分析各选项的接线方式对应的电阻丝长度变化。
【解析】
滑动变阻器的正确接法是“一上一下”接线：
选项A：接A和B（下方两个接线柱），接入全部电阻丝，移动滑片时电阻不变，不符合要求；
选项B：接B和C，接入的是BP段电阻丝，滑片向右移动时，BP段长度变短，电阻变小，不符合；
选项C：接B和D，接入的是BP段电阻丝，滑片向右移动时，BP段长度变短，电阻变小，不符合；
选项D：接A和D，接入的是AP段电阻丝，滑片向右移动时，AP段长度变长，电阻变大，符合要求。
【答案】
D
【知识点】
滑动变阻器的使用
【点评】
本题考查滑动变阻器的接线规则及电阻变化判断，是电学基础题型，需掌握“一上一下”接法和滑片移动与电阻变化的关系。
【难度系数】
0.5
要解决滑动变阻器的问题，需明确其工作原理：滑动变阻器通过改变接入电路中电阻丝的长度改变电阻，接线柱需遵循“一上一下”的连接规则。当滑片P向右移动时，要使连入电路的电阻变大，说明接入电路的电阻丝长度需变长，据此分析各选项的接线方式对应的电阻丝长度变化。
【解析】
滑动变阻器的正确接法是“一上一下”接线：
选项A：接A和B（下方两个接线柱），接入全部电阻丝，移动滑片时电阻不变，不符合要求；
选项B：接B和C，接入的是BP段电阻丝，滑片向右移动时，BP段长度变短，电阻变小，不符合；
选项C：接B和D，接入的是BP段电阻丝，滑片向右移动时，BP段长度变短，电阻变小，不符合；
选项D：接A和D，接入的是AP段电阻丝，滑片向右移动时，AP段长度变长，电阻变大，符合要求。
【答案】
D
【知识点】
滑动变阻器的使用
【点评】
本题考查滑动变阻器的接线规则及电阻变化判断，是电学基础题型，需掌握“一上一下”接法和滑片移动与电阻变化的关系。
【难度系数】
0.5

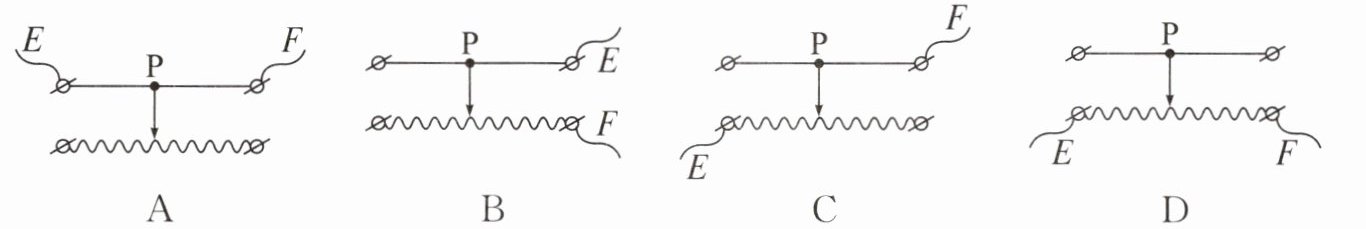

3.(2025·四川成都中考)小聪设计了利用滑动变阻器改变灯泡亮度的电路图，如图所示。在E、F间接入滑动变阻器，闭合开关，当滑片P向左滑动时，灯泡变暗。下列四种接入方式中，符合要求的是(
B
)答案
3. B
解析
【分析】
要解决本题，需明确滑动变阻器的工作原理和正确接线规则：滑动变阻器通过改变接入电路的电阻丝长度改变电阻，接法为“一上一下”，接入电阻的变化由下方接线柱决定。题目要求滑片P向左滑动时灯泡变暗，说明电路电流减小，滑动变阻器接入电阻需增大，因此接入的电阻丝长度应变长，对应下方接线柱需接右端（滑片左移时，离右端接线柱越远，接入电阻丝越长），据此分析选项即可。
【解析】
滑动变阻器的正确接法是“一上一下”，接入电路的电阻丝由下方接线柱决定：
1. 若下方接线柱接左端，滑片左滑时，接入电阻丝长度变短，电阻减小，电流增大，灯泡变亮，不符合要求；
2. 若下方接线柱接右端，滑片左滑时，接入电阻丝长度变长，电阻增大，电流减小，灯泡变暗，符合题目要求；
3. 若同时接两个上端接线柱，滑动变阻器接入电阻为0，灯泡亮度不变；若同时接两个下端接线柱，滑动变阻器接入全部电阻丝，电阻不变，灯泡亮度均不变，不符合要求。
综上，符合要求的是选项B。
【答案】B
【知识点】滑动变阻器的使用、电路动态分析
【点评】本题考查滑动变阻器的接线规则及电路动态分析，核心是理解滑动变阻器接入电阻与接线柱的关系，属于基础题型，需熟练掌握滑动变阻器的工作原理。
【难度系数】0.5
要解决本题，需明确滑动变阻器的工作原理和正确接线规则：滑动变阻器通过改变接入电路的电阻丝长度改变电阻，接法为“一上一下”，接入电阻的变化由下方接线柱决定。题目要求滑片P向左滑动时灯泡变暗，说明电路电流减小，滑动变阻器接入电阻需增大，因此接入的电阻丝长度应变长，对应下方接线柱需接右端（滑片左移时，离右端接线柱越远，接入电阻丝越长），据此分析选项即可。
【解析】
滑动变阻器的正确接法是“一上一下”，接入电路的电阻丝由下方接线柱决定：
1. 若下方接线柱接左端，滑片左滑时，接入电阻丝长度变短，电阻减小，电流增大，灯泡变亮，不符合要求；
2. 若下方接线柱接右端，滑片左滑时，接入电阻丝长度变长，电阻增大，电流减小，灯泡变暗，符合题目要求；
3. 若同时接两个上端接线柱，滑动变阻器接入电阻为0，灯泡亮度不变；若同时接两个下端接线柱，滑动变阻器接入全部电阻丝，电阻不变，灯泡亮度均不变，不符合要求。
综上，符合要求的是选项B。
【答案】B
【知识点】滑动变阻器的使用、电路动态分析
【点评】本题考查滑动变阻器的接线规则及电路动态分析，核心是理解滑动变阻器接入电阻与接线柱的关系，属于基础题型，需熟练掌握滑动变阻器的工作原理。
【难度系数】0.5
4. 如图所示，实验室中某个常用的滑动变阻器铭牌上标有“20 Ω 2 A”字样。下列关于这个滑动变阻器的说法中(
①当滑动变阻器通过2 A的电流时，它的电阻为20 Ω；
②它接入电路的最大阻值是20 Ω；
③它是通过改变其接入电路中电阻丝的横截面积来改变接入电路的电阻的；
④允许通过它的最大电流为2 A。
A.只有①③正确
B.只有①④正确
C.只有②③正确
D.只有②④正确
D
)①当滑动变阻器通过2 A的电流时，它的电阻为20 Ω；
②它接入电路的最大阻值是20 Ω；
③它是通过改变其接入电路中电阻丝的横截面积来改变接入电路的电阻的；
④允许通过它的最大电流为2 A。
A.只有①③正确
B.只有①④正确
C.只有②③正确
D.只有②④正确
答案
4. D
解析
【分析】首先明确滑动变阻器铭牌“20Ω 2A”的含义：“20Ω”指滑动变阻器的最大阻值为20Ω，“2A”指允许通过滑动变阻器的最大电流为2A；滑动变阻器的工作原理是通过改变接入电路中电阻丝的长度改变电阻，电阻是导体本身的性质，与电流、电压无关。再逐个判断四个说法的正误：①混淆电阻性质与铭牌参数，错误；②正确理解最大阻值，正确；③混淆滑动变阻器的工作原理，错误；④正确理解允许的最大电流，正确，最终确定对应选项。
【解析】
1. 解读滑动变阻器铭牌：“20Ω”表示该滑动变阻器的最大阻值为20Ω，“2A”表示允许通过该滑动变阻器的最大电流为2A。
2. 分析各说法：
①：电阻是导体本身的性质，与通过的电流无关，滑动变阻器最大阻值为20Ω，并非电流为2A时电阻才为20Ω，故①错误；
②：铭牌的“20Ω”就是滑动变阻器接入电路的最大阻值，故②正确；
③：滑动变阻器通过改变接入电路中电阻丝的长度改变电阻，不是横截面积，故③错误；
④：铭牌的“2A”就是允许通过滑动变阻器的最大电流，故④正确。
3. 综上，②④正确，对应选项D。
【答案】D
【知识点】滑动变阻器的铭牌参数、滑动变阻器的工作原理
【点评】本题考查滑动变阻器的基础知识点，需准确掌握铭牌含义和工作原理，属于易得分的基础题，概念清晰即可正确解答。
【难度系数】0.7
【解析】
1. 解读滑动变阻器铭牌：“20Ω”表示该滑动变阻器的最大阻值为20Ω，“2A”表示允许通过该滑动变阻器的最大电流为2A。
2. 分析各说法：
①：电阻是导体本身的性质，与通过的电流无关，滑动变阻器最大阻值为20Ω，并非电流为2A时电阻才为20Ω，故①错误；
②：铭牌的“20Ω”就是滑动变阻器接入电路的最大阻值，故②正确；
③：滑动变阻器通过改变接入电路中电阻丝的长度改变电阻，不是横截面积，故③错误；
④：铭牌的“2A”就是允许通过滑动变阻器的最大电流，故④正确。
3. 综上，②④正确，对应选项D。
【答案】D
【知识点】滑动变阻器的铭牌参数、滑动变阻器的工作原理
【点评】本题考查滑动变阻器的基础知识点，需准确掌握铭牌含义和工作原理，属于易得分的基础题，概念清晰即可正确解答。
【难度系数】0.7
5. 下图为某种电风扇调速器的示意图，P为旋钮的滑片，可通过转动旋钮改变挡位。调速器应与电动机
串
联接入电路，若要由1挡转至4挡时电风扇风速增大，则应将接线柱A和B
（选填“A和B”“B和C”或“A和C”）接入电路。答案
5. 串 A和B
解析
【分析】
调速器本质是滑动变阻器，要调节电动机转速需改变电路电流，因此调速器需与电动机串联（并联时电动机两端电压不变，电流无法改变，不能调速）。要使电风扇风速增大，需电路电流变大，即接入调速器的电阻变小，对应接入的电阻丝长度变短，据此判断接线柱连接方式。
【解析】
1. 调速器通过改变接入电路的电阻调节电流，只有与电动机串联时，电阻变化才能改变电路电流，从而调节转速，故调速器应与电动机串联。
2. 当接A和B时，从1挡转至4挡，滑片移动使接入电路的电阻丝长度变短，电阻减小，电路电流增大，电风扇风速增大；若接B和C，接入电阻丝变长，电阻增大，电流减小，风速减小；接A和C时，接入全部电阻丝，电阻最大，电流最小，风速最小。因此应将接线柱A和B接入电路。
【答案】
串；A和B
【知识点】
滑动变阻器的应用、串联电路
【点评】
本题结合电风扇调速器的实际场景，考查滑动变阻器的工作原理及串联电路的特点，属于基础应用类题目，需理解电阻变化对电路电流的影响。
【难度系数】
0.5
调速器本质是滑动变阻器，要调节电动机转速需改变电路电流，因此调速器需与电动机串联（并联时电动机两端电压不变，电流无法改变，不能调速）。要使电风扇风速增大，需电路电流变大，即接入调速器的电阻变小，对应接入的电阻丝长度变短，据此判断接线柱连接方式。
【解析】
1. 调速器通过改变接入电路的电阻调节电流，只有与电动机串联时，电阻变化才能改变电路电流，从而调节转速，故调速器应与电动机串联。
2. 当接A和B时，从1挡转至4挡，滑片移动使接入电路的电阻丝长度变短，电阻减小，电路电流增大，电风扇风速增大；若接B和C，接入电阻丝变长，电阻增大，电流减小，风速减小；接A和C时，接入全部电阻丝，电阻最大，电流最小，风速最小。因此应将接线柱A和B接入电路。
【答案】
串；A和B
【知识点】
滑动变阻器的应用、串联电路
【点评】
本题结合电风扇调速器的实际场景，考查滑动变阻器的工作原理及串联电路的特点，属于基础应用类题目，需理解电阻变化对电路电流的影响。
【难度系数】
0.5

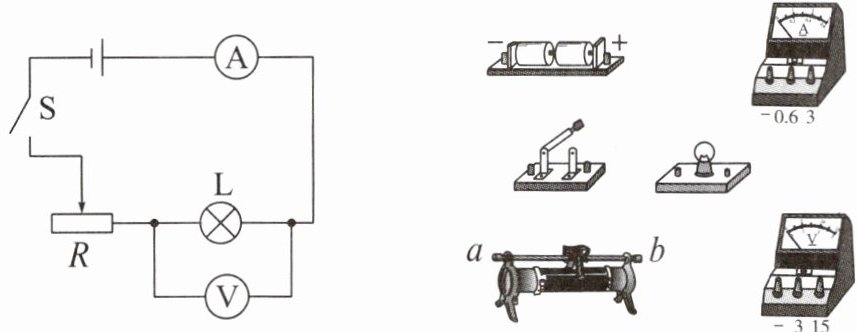

6. 根据电路图，用笔画线表示导线连接实物图。要求：
①电压表的测量范围是0～3 V，电流表的测量范围是0～0.6 A；
②滑动变阻器的滑片置于a端时，接入电路的阻值最大。
①电压表的测量范围是0～3 V，电流表的测量范围是0～0.6 A；
②滑动变阻器的滑片置于a端时，接入电路的阻值最大。
答案
6. 如图所示
解析
【分析】
要连接实物图，需先明确电路图的连接逻辑：滑动变阻器、灯泡、电流表串联，电压表并联在灯泡两端。解题思路为：1. 确定电表量程：电流表选0～0.6A，电压表选0～3V；2. 滑动变阻器要求滑片在a端时阻值最大，需遵循“一上一下”接线原则，且下接线柱接a端（保证滑片在a端时接入电阻丝最长，阻值最大）；3. 按电流路径连接：从电源正极出发，依次连接电流表、灯泡、滑动变阻器、开关，回到电源负极，最后将电压表并联在灯泡两端，注意电表正负接线柱“正进负出”。
【解析】
1. 电流表：选0～0.6A量程，连接“-”接线柱和“0.6”接线柱，串联在电路中；
2. 电压表：选0～3V量程，连接“-”接线柱和“3”接线柱，并联在灯泡两端；
3. 滑动变阻器：接下接线柱a和上接线柱b（一上一下），满足滑片在a端时接入阻值最大；
4. 按电流路径：电源正极→电流表→灯泡→滑动变阻器→开关→电源负极，完成导线连接，确保导线不交叉，电表接线正确。
【答案】
如图所示
【知识点】
电路连接、滑动变阻器使用、电表量程选择
【点评】
本题考查实物电路的规范连接，需结合电路图明确各元件的连接方式，注意电表量程和滑动变阻器的接线规则，是基础的电路操作题。
【难度系数】
0.5
要连接实物图，需先明确电路图的连接逻辑：滑动变阻器、灯泡、电流表串联，电压表并联在灯泡两端。解题思路为：1. 确定电表量程：电流表选0～0.6A，电压表选0～3V；2. 滑动变阻器要求滑片在a端时阻值最大，需遵循“一上一下”接线原则，且下接线柱接a端（保证滑片在a端时接入电阻丝最长，阻值最大）；3. 按电流路径连接：从电源正极出发，依次连接电流表、灯泡、滑动变阻器、开关，回到电源负极，最后将电压表并联在灯泡两端，注意电表正负接线柱“正进负出”。
【解析】
1. 电流表：选0～0.6A量程，连接“-”接线柱和“0.6”接线柱，串联在电路中；
2. 电压表：选0～3V量程，连接“-”接线柱和“3”接线柱，并联在灯泡两端；
3. 滑动变阻器：接下接线柱a和上接线柱b（一上一下），满足滑片在a端时接入阻值最大；
4. 按电流路径：电源正极→电流表→灯泡→滑动变阻器→开关→电源负极，完成导线连接，确保导线不交叉，电表接线正确。
【答案】
如图所示
【知识点】
电路连接、滑动变阻器使用、电表量程选择
【点评】
本题考查实物电路的规范连接，需结合电路图明确各元件的连接方式，注意电表量程和滑动变阻器的接线规则，是基础的电路操作题。
【难度系数】
0.5
