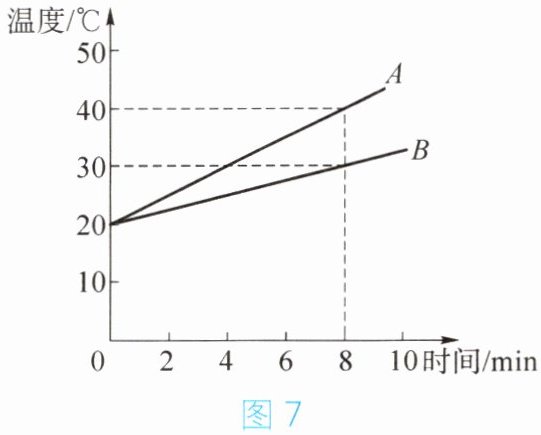

12. 为了比较 $ A $、$ B $ 两种液体的吸热能力,小亮用完全相同的加热装置对质量分别为 100 g 和 300 g 的 $ A $、$ B $ 两种液体进行加热,根据实验数据绘制的温度随时间变化的图像如图 7 所示。分析图像信息可知()。

A.$ A $、$ B $ 两种液体在 $ 0 \sim 8 $ min 内吸收的热量之比为 $ 2:1 $
B.$ A $、$ B $ 两种液体的比热容之比为 $ 2:3 $
C.$ A $ 液体的吸热能力比 $ B $ 液体的吸热能力强
D.$ B $ 液体比 $ A $ 液体更适合用作发动机的冷却液

C

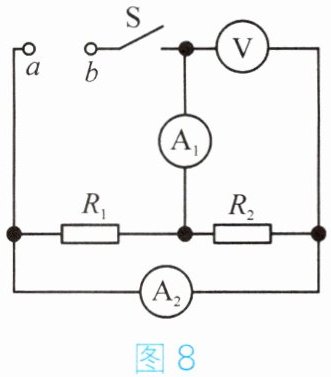

13. 如图 8 所示,电阻 $ R_1 $ 标有“10 Ω 1 A”,$ R_2 $ 标有“5 Ω 1.2 A”,电流表 $ A_1 $、$ A_2 $ 的量程均为 $ 0 \sim 3 $ A,电压表的量程为 $ 0 \sim 15 $ V。在 $ a $、$ b $ 之间接入电压可调的电源,闭合开关 $ S $,为保证 $ R_1 $、$ R_2 $ 均不损坏,则允许的电源电压和通过电流表 $ A_1 $ 的电流分别不得超过()。
A.16 V,1 A
B.10 V,2.2 A
C.6 V,1.8 A
D.6 V,2.2 A

C

由图知，$R_1$与$R_2$并联，电压表测电源电压，电流表$A_1$测干路电流，$A_2$测$R_2$支路电流。
$R_1$允许电压：$U_{1\max}=I_{1\max}R_1=1\,A×10\,\Omega=10\,V$
$R_2$允许电压：$U_{2\max}=I_{2\max}R_2=1.2\,A×5\,\Omega=6\,V$
电源电压$U$取较小值，$U=6\,V$
此时$I_1=\frac{U}{R_1}=\frac{6\,V}{10\,\Omega}=0.6\,A$，$I_2=1.2\,A$
干路电流$I=I_1+I_2=0.6\,A+1.2\,A=1.8\,A$
C

14. 小明设计的一个温度计如图 9 所示,瓶中是气体,瓶塞不漏气,弯管水平部分有一小段液柱。这个温度计是根据气体的规律制成的。将温度计放在室内,当周围温度降低时,液柱将向(选填“左”或“右”)移动。

热胀冷缩 左

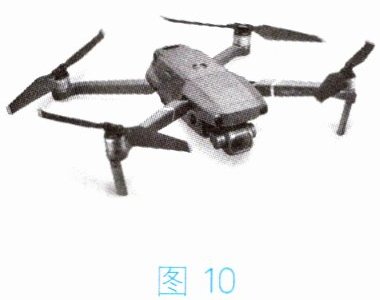

15. 图 10 为旋翼式无人机,它有 4 个旋翼,可通过无线电进行操控,在拍摄调查、无人配送等方面具有广阔的应用前景。若 1 个旋翼的电动机额定功率为 30 W,额定电压为 15 V,电动机线圈的电阻为 2 Ω,则 1 个旋翼的电动机正常工作 1 min,线圈产生的热量为J,该电动机的效率为。

480 73.3%

电动机正常工作时的电流：$I = \frac{P}{U} = \frac{30\ W}{15\ V} = 2\ A$
线圈产生的热量：$Q = I^{2}Rt = (2\ A)^{2} × 2\ \Omega × 60\ s = 480\ J$
电动机消耗的电能：$W = Pt = 30\ W × 60\ s = 1800\ J$
电动机输出的有用功：$W_{有} = W - Q = 1800\ J - 480\ J = 1320\ J$
电动机的效率：$\eta = \frac{W_{有}}{W} × 100\% = \frac{1320\ J}{1800\ J} × 100\% \approx 73.3\%$
480；73.3%
