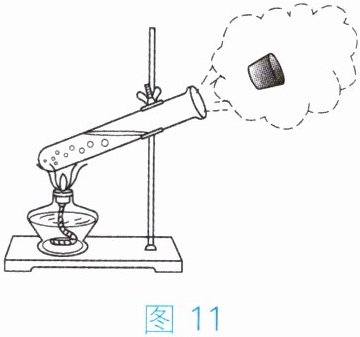

16. 如图 11 所示,加热使试管中的水沸腾,软木塞被冲出。该实验的原理与内燃机的
做功
冲程相似。某台单缸四冲程柴油机曲轴的转速为 1 800 r/min,柴油机在 1 s 内完成60
个冲程。答案
做功 60

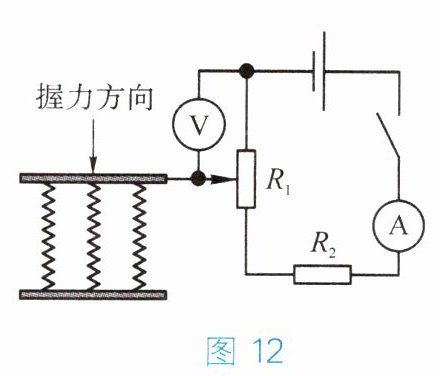

17. 图 12 为某握力计的工作原理图,电源电压恒定,$ R_2 $ 为定值电阻,$ R_1 $ 为滑动变阻器。当握力增大时,电流表的示数
不变
,电压表的示数变大
。(均选填“变大”“变小”或“不变”)答案
不变 变大

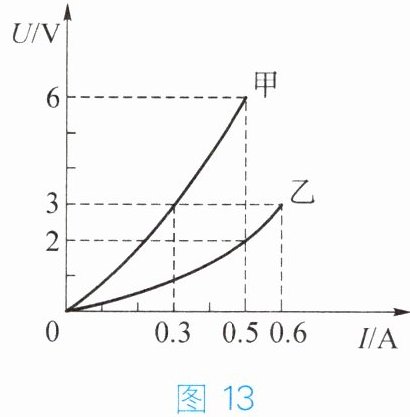

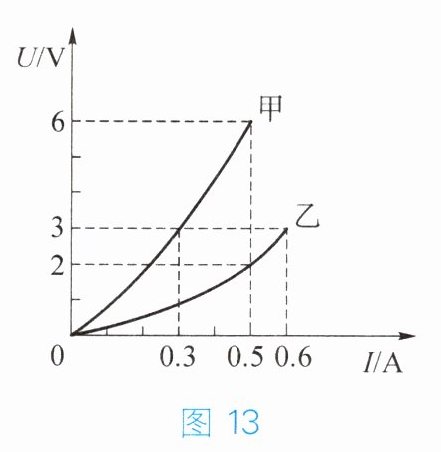

18. 已知甲灯标有“6 V 0.5 A”字样,乙灯的正常工作电压是 3 V。甲、乙两端电压和通过电流的关系如图 13 所示。在确保电路安全的前提下,两灯串联使用,电路两端的最大电压是
8
V;两灯并联使用,干路中的最大电流是0.9
A。答案
8 0.9

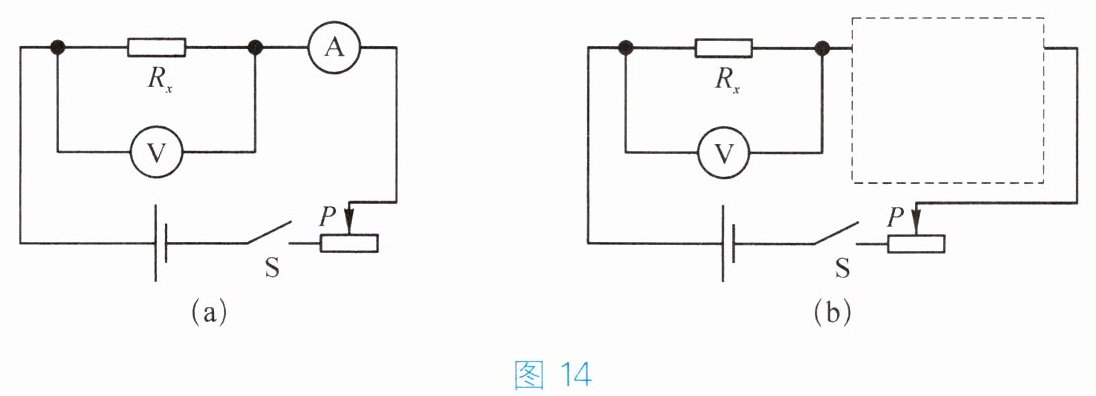

19. 小东利用如图 14(a)所示的电路测量定值电阻 $ R_x $ 的阻值时,发现电流表不能正常使用。于是,小东利用另一电压表和阻值已知的定值电阻 $ R_0 $ 组合起来替代电流表,完成了测量。
(1) 请将替代电流表部分的电路图画在图 14(b)的虚线框中。
(2) 按照替代后的电路正确连接后,闭合开关 $ S $,将滑动变阻器的滑片 $ P $ 移至适当位置,读出并记录 $ R_x $ 两端的电压 $ U_1 $ 和新增电压表的示数 $ U_2 $,则待测电阻 $ R_x $ 的表达式为 $ R_x = $
(1) 请将替代电流表部分的电路图画在图 14(b)的虚线框中。
(2) 按照替代后的电路正确连接后,闭合开关 $ S $,将滑动变阻器的滑片 $ P $ 移至适当位置,读出并记录 $ R_x $ 两端的电压 $ U_1 $ 和新增电压表的示数 $ U_2 $,则待测电阻 $ R_x $ 的表达式为 $ R_x = $
$\frac{U_{1}}{U_{2}}R_{0}$
。(用题中符号表示)（1）如图 32 所示
答案
（1）如图 32 所示 （2）$\frac{U_{1}}{U_{2}}R_{0}$
解析
（1）
（注：此处应画出$R_0$与新增电压表串联后接入虚线框的电路，因无法直接绘图，实际答题时需按规范画出该串联电路）
（2）$\frac{U_{1}}{U_{2}}R_{0}$
（注：此处应画出$R_0$与新增电压表串联后接入虚线框的电路，因无法直接绘图，实际答题时需按规范画出该串联电路）
（2）$\frac{U_{1}}{U_{2}}R_{0}$
