1. 如图20-1-9所示，请根据A点处小磁针静止时的指向（涂黑的一端为N极），标出磁体的磁极和磁感线方向。

1. 如答图20-3所示。

2. 用一条形磁体的A端去靠近小磁针，发现小磁针静止时的指向如图20-1-10所示。
（1）磁体的A端是极，它会小磁针的S极，同时会小磁针的N极。（后两空均选填“吸引”或“排斥”）

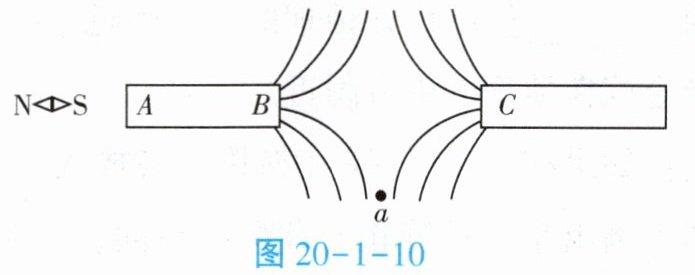

（2）将另一根磁体的C端靠近条形磁体的B端时，这两个磁极间的磁感线分布如图20-1-10所示。请画出：①图中每条磁感线的方向。②大致画出位于a点的小磁针静止时的指向，并标出小磁针的N极。

图20-1-10

2. (1) N 吸引 排斥

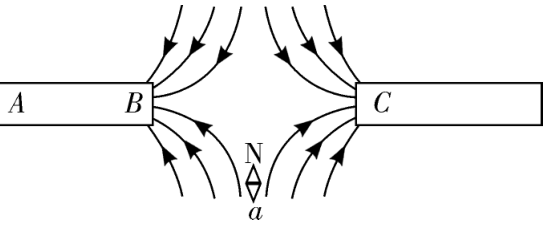

2. (2) 如答图20-4所示。
