6.一只灯泡正常发光时通过灯丝的电流为0.4安，灯丝的电阻为9.5欧。为使灯泡正常发光，需要在它两端加上多大的电压？
答案
6. 3.8伏
解析
【分析】要计算灯泡正常发光时两端的电压，已知灯泡正常发光时的电流和灯丝电阻，根据欧姆定律的变形公式$ U=IR $，将已知的电流和电阻数值代入即可求出所需电压，因为此时的电流和电阻都是灯泡正常工作的对应值，可直接应用公式计算。
【解析】根据欧姆定律 $ U = IR $，已知灯泡正常发光时的电流 $ I = 0.4\ \mathrm{A} $，灯丝电阻 $ R = 9.5\ \Omega $，代入公式计算：$ U = 0.4\ \mathrm{A} × 9.5\ \Omega = 3.8\ \mathrm{V} $。
【答案】3.8伏
【知识点】欧姆定律应用，电压计算
【点评】本题是欧姆定律的基础应用题，直接利用公式变形求解，考查学生对欧姆定律基本公式的掌握和简单计算能力，属于电学入门基础题。
【难度系数】0.9
【解析】根据欧姆定律 $ U = IR $，已知灯泡正常发光时的电流 $ I = 0.4\ \mathrm{A} $，灯丝电阻 $ R = 9.5\ \Omega $，代入公式计算：$ U = 0.4\ \mathrm{A} × 9.5\ \Omega = 3.8\ \mathrm{V} $。
【答案】3.8伏
【知识点】欧姆定律应用，电压计算
【点评】本题是欧姆定律的基础应用题，直接利用公式变形求解，考查学生对欧姆定律基本公式的掌握和简单计算能力，属于电学入门基础题。
【难度系数】0.9

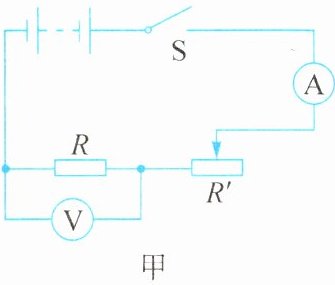

7.小敏用如图甲所示的电路图研究通过导体的电流与导体电阻的关系，电源电压恒为6 V。改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在图乙中。
(1)实验过程中，移动变阻器滑片时，眼睛应注视
A. 变阻器滑片 B. 电压表示数
C. 电流表示数

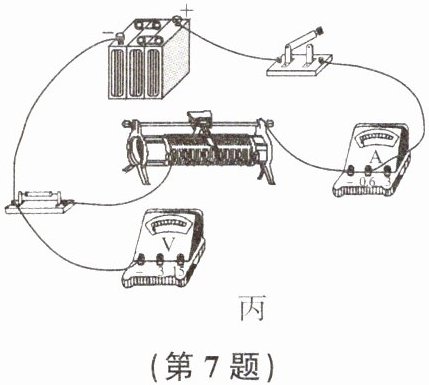

(2)在图丙中，用笔线代替导线，将电压表正确连入电路。
(3)实验中，他所选择的变阻器是
A. 10 Ω 0.5 A
B. 20 Ω 1 A
C. 50 Ω 2 A

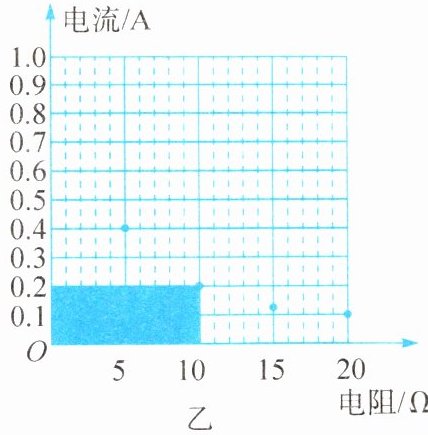

(4)图乙中阴影部分面积表示的科学量是
(5)实验过程中，如果出现了电流表示数为0，电压表示数接近6 V，电路发生的故障可能是
(1)实验过程中，移动变阻器滑片时，眼睛应注视
B
（填字母）。A. 变阻器滑片 B. 电压表示数
C. 电流表示数
(2)在图丙中，用笔线代替导线，将电压表正确连入电路。
(3)实验中，他所选择的变阻器是
C
（填字母）。A. 10 Ω 0.5 A
B. 20 Ω 1 A
C. 50 Ω 2 A
(4)图乙中阴影部分面积表示的科学量是
电压
。(5)实验过程中，如果出现了电流表示数为0，电压表示数接近6 V，电路发生的故障可能是
电阻R处有断路
。答案
7. (1)B (2)
(3)C (4)电压 (5)电阻R处有断路解析
【分析】
本题为探究电流与电阻关系的实验，核心是控制定值电阻两端电压不变，需结合实验操作要求、滑动变阻器选择、欧姆定律、电路故障分析等知识点逐一解决：
1. 实验需保持定值电阻R两端电压恒定，移动滑动变阻器滑片时，要观察电压表示数来控制电压不变；
2. 电压表需并联在定值电阻两端，根据实验中R两端电压选择量程后连接；
3. 利用串联电路分压规律计算滑动变阻器所需的最大阻值，结合电流要求选择变阻器；
4. 图乙中横坐标为电阻R、纵坐标为电流I，阴影面积为I×R，对应定值电阻两端电压；
5. 电流为0说明电路断路，电压接近电源电压说明电压表串联，故障为定值电阻断路。
【解析】
(1) 探究电流与电阻关系时，需控制定值电阻两端电压不变，移动滑动变阻器滑片时，眼睛应注视电压表示数，确保R两端电压恒定，故选B；
(2) 电压表应并联在定值电阻两端，实验中R两端电压U=IR，由图乙可知，当R=10Ω时I=0.2A，U=2V，故电压表选0~3V量程，将电压表的“3”接线柱接定值电阻的右端接线柱即可；
(3) 电源电压U总=6V，定值电阻两端电压Uv=2V，滑动变阻器两端电压U滑=6V-2V=4V，根据串联分压：Uv/R = U滑/R滑，得R滑=(U滑/Uv)×R=2R。当R最大为20Ω时，R滑需40Ω，且实验最大电流I=0.4A，故选最大阻值≥40Ω、额定电流≥0.4A的变阻器，故选C；
(4) 图乙中阴影部分面积=I×R，根据欧姆定律，该值为定值电阻两端的电压；
(5) 电流表示数为0说明电路断路，电压表示数接近电源电压说明电压表与电源连通，故障为电阻R处断路。
【答案】
(1) B (2) (3) C (4) 电压 (5) 电阻R处有断路
【知识点】
探究电流与电阻的关系、欧姆定律、电路故障分析
【点评】
本题考查探究电流与电阻关系的实验，重点考查实验操作要点、滑动变阻器选择、电路故障分析，需掌握控制变量法和串联分压规律，是电学实验的典型题型。
【难度系数】
0.5
本题为探究电流与电阻关系的实验，核心是控制定值电阻两端电压不变，需结合实验操作要求、滑动变阻器选择、欧姆定律、电路故障分析等知识点逐一解决：
1. 实验需保持定值电阻R两端电压恒定，移动滑动变阻器滑片时，要观察电压表示数来控制电压不变；
2. 电压表需并联在定值电阻两端，根据实验中R两端电压选择量程后连接；
3. 利用串联电路分压规律计算滑动变阻器所需的最大阻值，结合电流要求选择变阻器；
4. 图乙中横坐标为电阻R、纵坐标为电流I，阴影面积为I×R，对应定值电阻两端电压；
5. 电流为0说明电路断路，电压接近电源电压说明电压表串联，故障为定值电阻断路。
【解析】
(1) 探究电流与电阻关系时，需控制定值电阻两端电压不变，移动滑动变阻器滑片时，眼睛应注视电压表示数，确保R两端电压恒定，故选B；
(2) 电压表应并联在定值电阻两端，实验中R两端电压U=IR，由图乙可知，当R=10Ω时I=0.2A，U=2V，故电压表选0~3V量程，将电压表的“3”接线柱接定值电阻的右端接线柱即可；
(3) 电源电压U总=6V，定值电阻两端电压Uv=2V，滑动变阻器两端电压U滑=6V-2V=4V，根据串联分压：Uv/R = U滑/R滑，得R滑=(U滑/Uv)×R=2R。当R最大为20Ω时，R滑需40Ω，且实验最大电流I=0.4A，故选最大阻值≥40Ω、额定电流≥0.4A的变阻器，故选C；
(4) 图乙中阴影部分面积=I×R，根据欧姆定律，该值为定值电阻两端的电压；
(5) 电流表示数为0说明电路断路，电压表示数接近电源电压说明电压表与电源连通，故障为电阻R处断路。
【答案】
(1) B (2)
(3) C (4) 电压 (5) 电阻R处有断路【知识点】
探究电流与电阻的关系、欧姆定律、电路故障分析
【点评】
本题考查探究电流与电阻关系的实验，重点考查实验操作要点、滑动变阻器选择、电路故障分析，需掌握控制变量法和串联分压规律，是电学实验的典型题型。
【难度系数】
0.5

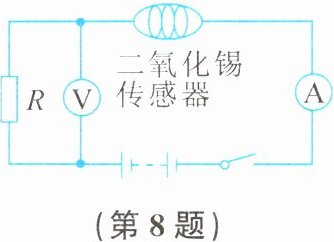

8.二氧化锡传感器能用于检测汽车尾气中一氧化碳的浓度，原理是它的电阻值随一氧化碳浓度的增大而减小。将二氧化锡传感器接入如
图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（
A.U变大，I变大
B.U变小，I变小
C.U变小，I变大
D.U变大，I变小
图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（
A
）A.U变大，I变大
B.U变小，I变小
C.U变小，I变大
D.U变大，I变小
答案
8. A
解析
【分析】首先明确电路结构：定值电阻R与二氧化锡传感器串联，电流表测量电路总电流，电压表测定值电阻R两端的电压。解题思路：根据题目条件，一氧化碳浓度增大时二氧化锡传感器电阻减小，先分析电路总电阻的变化；再结合电源电压不变，利用欧姆定律判断电路电流的变化；最后根据定值电阻阻值不变，由欧姆定律变形公式判断电压表示数的变化，进而确定正确选项。
【解析】由电路图可知，定值电阻R与二氧化锡传感器串联，电流表测电路电流，电压表测R两端电压。当一氧化碳浓度增大时，二氧化锡传感器电阻减小，电路总电阻$ R_{总}=R+R_{传感器} $减小；电源电压$ U_{总} $不变，根据欧姆定律$ I=\frac{U_{总}}{R_{总}} $，电路电流I变大，即电流表示数I变大；定值电阻R阻值不变，由$ U=IR $可知，R两端电压U随电流I增大而变大，即电压表示数U变大。综上，U变大、I变大，对应选项A。
【答案】A
【知识点】串联电路特点、欧姆定律应用
【点评】本题是结合传感器的电路动态分析题，核心考查串联电路规律和欧姆定律的应用，解题关键是明确电阻变化对电路电流、电压的影响，属于基础动态电路题型，需掌握欧姆定律的基本应用方法。
【难度系数】0.5
【解析】由电路图可知，定值电阻R与二氧化锡传感器串联，电流表测电路电流，电压表测R两端电压。当一氧化碳浓度增大时，二氧化锡传感器电阻减小，电路总电阻$ R_{总}=R+R_{传感器} $减小；电源电压$ U_{总} $不变，根据欧姆定律$ I=\frac{U_{总}}{R_{总}} $，电路电流I变大，即电流表示数I变大；定值电阻R阻值不变，由$ U=IR $可知，R两端电压U随电流I增大而变大，即电压表示数U变大。综上，U变大、I变大，对应选项A。
【答案】A
【知识点】串联电路特点、欧姆定律应用
【点评】本题是结合传感器的电路动态分析题，核心考查串联电路规律和欧姆定律的应用，解题关键是明确电阻变化对电路电流、电压的影响，属于基础动态电路题型，需掌握欧姆定律的基本应用方法。
【难度系数】0.5
