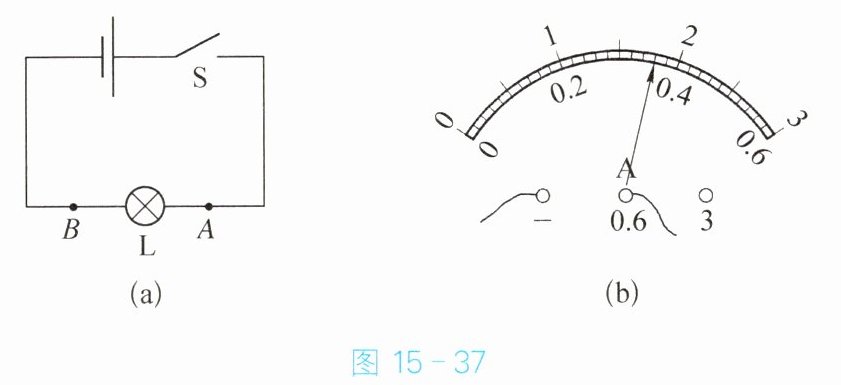

7. 如图15-37(a)所示，小明想探究流入灯泡与流出灯泡的电流有何关系。

（1）测量时他应该把电流表（选填“串联”或“并联”）在电路中。
（2）电流表接入电路时，电流表的示数如图15-37(b)所示，所测出的电流为A。
（3）小明想测量流出灯泡的电流，他应该把电流表接入（选填“A”或“B”）位置。
（4）通过测量，小明发现流入灯泡的电流（选填“大于”“小于”或“等于”）流出灯泡的电流。

7. (1) 串联 (2) 0.36 (3) B (4) 等于

【分析】
本题考查电流表的使用方法和串联电路的电流特点。解题时，需先明确电流表的连接规则、读数方法，再结合电路中电流的流向确定测量位置，最后依据串联电路的电流规律判断电流关系。
【解析】
（1）电流表的使用规则是必须串联在被测电路中，若并联会造成电源短路，损坏电流表，因此测量时应把电流表串联在电路中。
（2）由图(b)可知，电流表选用0~0.6A量程，该量程分度值为0.02A，指针指向0.36A位置，故所测电流为0.36A。
（3）图(a)中电流从A点流入灯泡，从B点流出灯泡，因此测量流出灯泡的电流需将电流表接入B位置。
（4）图(a)为串联电路，根据串联电路电流特点，各处电流相等，所以流入灯泡的电流等于流出灯泡的电流。
【答案】
(1) 串联；(2) 0.36；(3) B；(4) 等于
【知识点】
电流表的使用；串联电路的电流规律
【点评】
本题为基础题，考查电流表基本使用和串联电路电流特点，知识点简单，适合巩固基础。
【难度系数】
0.9

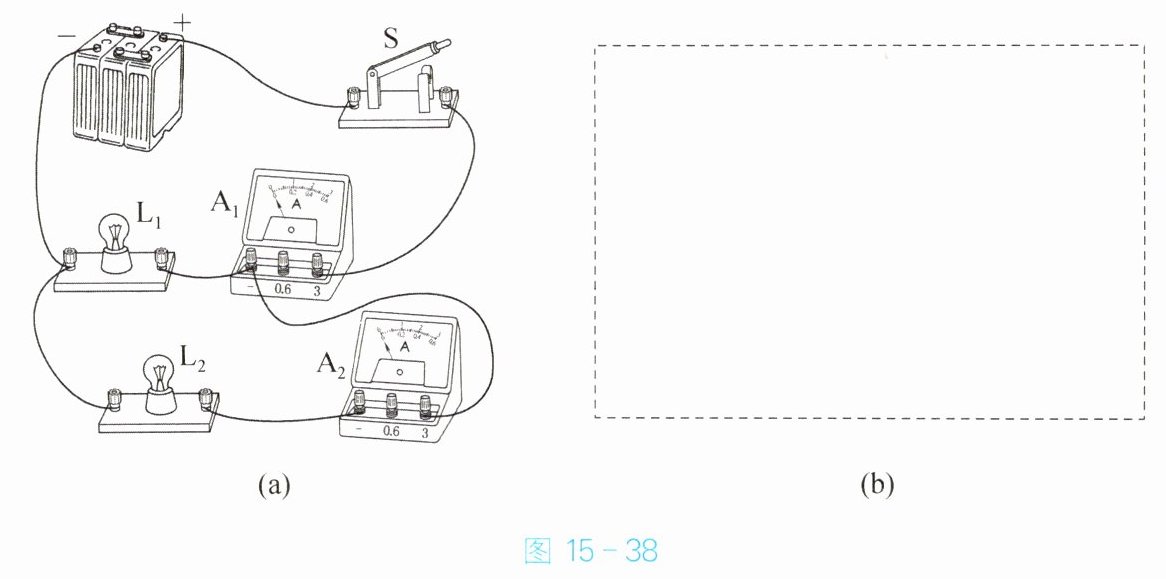

8. 根据图15-38(a)所示的电路，在图15-38(b)的虚线框画出相应的电路图。

图15-38

如图7所示 [图7]

【分析】要画出对应电路图，需先分析实物电路的连接：电流从电源正极流出，经开关S、电流表A₁后分为两条支路，一条支路只有灯泡L₁，另一条支路是灯泡L₂和电流表A₂，两条支路汇合后回到电源负极，因此是并联电路，A₁测干路电流，A₂测L₂支路电流，开关控制整个电路。画电路图时，需按电流路径，用规范元件符号表示各元件，确保连接关系与实物一致。
【解析】1. 先画电源符号，明确正负极；2. 从电源正极开始，依次画出干路的开关S、电流表A₁；3. 在A₁后的分支点，画两条并联支路：第一条支路画灯泡L₁，连接到电源负极；第二条支路依次画灯泡L₂、电流表A₂，连接到电源负极；4. 检查电流表的接线（电流从正接线柱流入、负接线柱流出），确认所有元件连接与实物一致，完成电路图绘制。
【答案】
【知识点】并联电路、电路图绘制、电流表使用
【点评】本题为基础的实物转电路图题，核心是准确判断电路的串并联和电流表的测量对象，需掌握电路图的规范画法，难度适中。
【难度系数】0.6
