5.物体放在凸透镜前适当位置能在光屏上得到一个清晰的像。如果把光屏拿开，那么（
A.像还存在，但眼睛看不到
B.像还存在，眼睛从各个方向都能看到
C.像还存在，但眼睛只能在一定范围内看到
D.像不存在
C
）A.像还存在，但眼睛看不到
B.像还存在，眼睛从各个方向都能看到
C.像还存在，但眼睛只能在一定范围内看到
D.像不存在
答案
5.C
解析
【分析】首先明确光屏上的像是凸透镜成的实像，实像由实际光线会聚而成，因此移开光屏后，会聚的光线依然存在，像本身并未消失；而眼睛能看到像的前提是有光线进入眼睛，这些从实像点发散的光线只有在特定范围内才能被眼睛接收，并非任意方向都能看到，也不是看不到像。
【解析】1. 物体在光屏上成清晰的像，说明是凸透镜成的实像，实像是实际光线会聚形成的，因此移开光屏后，光线仍会沿原路径传播，像（光线会聚的效果）依然存在，故D选项错误；2. 眼睛看到像需要光线进入眼睛，实像点发出的光线是向四周发散的，只有眼睛处于光线传播的路径范围内，才能接收到光线看到像，并非从各个方向都能看到，也不是看不到像，故A、B选项错误，C选项正确。
【答案】C
【知识点】凸透镜实像、眼睛视物条件
【点评】本题考查凸透镜实像的特点及眼睛看到像的条件，需明确实像的本质是实际光线会聚，以及眼睛接收光线的范围，属于基础概念题，难度适中。
【难度系数】0.5
【解析】1. 物体在光屏上成清晰的像，说明是凸透镜成的实像，实像是实际光线会聚形成的，因此移开光屏后，光线仍会沿原路径传播，像（光线会聚的效果）依然存在，故D选项错误；2. 眼睛看到像需要光线进入眼睛，实像点发出的光线是向四周发散的，只有眼睛处于光线传播的路径范围内，才能接收到光线看到像，并非从各个方向都能看到，也不是看不到像，故A、B选项错误，C选项正确。
【答案】C
【知识点】凸透镜实像、眼睛视物条件
【点评】本题考查凸透镜实像的特点及眼睛看到像的条件，需明确实像的本质是实际光线会聚，以及眼睛接收光线的范围，属于基础概念题，难度适中。
【难度系数】0.5
6.小宇将自制的照相机带到较暗的室内，把凸透镜对着明亮的室外，拉动纸筒，在半透明的纸上可以看到室外景物清晰的像，他观察到的这个像是
倒立
（选填“正立”或“倒立”）、缩小
（选填“放大”“缩小”或“等大”）的实像。答案
6.倒立 缩小
解析
【分析】首先回忆凸透镜成像的规律，照相机的成像原理基于凸透镜的成像特点。当物体位于凸透镜的2倍焦距以外时，会成倒立、缩小的实像。自制照相机的结构和原理与普通照相机一致，室外景物作为物体，距离凸透镜的距离远大于凸透镜的2倍焦距，据此可判断像的性质。
【解析】自制照相机的镜头是凸透镜，其成像原理与普通照相机相同：当物距$u＞2f$（$f$为凸透镜焦距）时，物体经凸透镜成倒立、缩小的实像。本题中，室外的景物距离凸透镜很远，物距远大于2倍焦距，因此在半透明纸上成倒立、缩小的实像。
【答案】倒立 缩小
【知识点】凸透镜成像规律、照相机成像原理
【点评】本题考查凸透镜成像规律在实际生活中的基础应用，难度较低，需牢记照相机的成像原理即可解答。
【难度系数】0.8
【解析】自制照相机的镜头是凸透镜，其成像原理与普通照相机相同：当物距$u＞2f$（$f$为凸透镜焦距）时，物体经凸透镜成倒立、缩小的实像。本题中，室外的景物距离凸透镜很远，物距远大于2倍焦距，因此在半透明纸上成倒立、缩小的实像。
【答案】倒立 缩小
【知识点】凸透镜成像规律、照相机成像原理
【点评】本题考查凸透镜成像规律在实际生活中的基础应用，难度较低，需牢记照相机的成像原理即可解答。
【难度系数】0.8

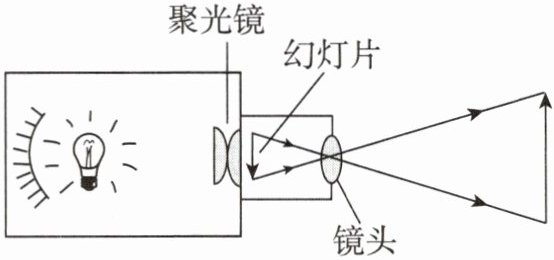

7.幻灯机的工作原理图如图所示，幻灯机的镜头相当于一个凸透镜，为了使观众看到正立的像，幻灯片要
倒着
（选填“正着”或“倒着”）插在架上。用强光照射幻灯片，幻灯片上的画面在屏幕上形成实
（选填“实”或“虚”）像。答案
7.倒着 实
解析
【分析】要解决这道题，需结合凸透镜成像规律分析幻灯机的工作特点：幻灯机利用凸透镜成像，成的是“倒立”的像，这里的“倒立”是指像相对于物体上下、左右均颠倒，因此要让观众看到正立的像，幻灯片需反向放置；同时，实像能呈现在光屏上，屏幕相当于光屏，据此判断像的类型。
【解析】幻灯机的镜头是凸透镜，其成像原理是：当物距在一倍焦距和二倍焦距之间时，凸透镜成倒立、放大的实像。这里的“倒立”是像与物体相比上下、左右均颠倒，所以为了使观众看到正立的像，幻灯片要倒着插在架上；由于实像可以用光屏承接，屏幕相当于光屏，因此幻灯片上的画面在屏幕上形成实像。
【答案】倒着 实
【知识点】凸透镜成像规律、幻灯机成像原理、实像与虚像的区别
【点评】本题考查幻灯机的成像特点，核心是理解凸透镜成倒立实像的含义（上下左右均颠倒），以及实像可呈现在光屏上的特性，属于基础应用类题目。
【难度系数】0.7
【解析】幻灯机的镜头是凸透镜，其成像原理是：当物距在一倍焦距和二倍焦距之间时，凸透镜成倒立、放大的实像。这里的“倒立”是像与物体相比上下、左右均颠倒，所以为了使观众看到正立的像，幻灯片要倒着插在架上；由于实像可以用光屏承接，屏幕相当于光屏，因此幻灯片上的画面在屏幕上形成实像。
【答案】倒着 实
【知识点】凸透镜成像规律、幻灯机成像原理、实像与虚像的区别
【点评】本题考查幻灯机的成像特点，核心是理解凸透镜成倒立实像的含义（上下左右均颠倒），以及实像可呈现在光屏上的特性，属于基础应用类题目。
【难度系数】0.7
8.小明发现:透过滴在玻璃板上的水滴观察玻璃板下面的文字,文字变大了一点。这是一种光的
【能力提升】
折射
现象,水滴相当于凸透(或放大)
镜,通过这种“镜子”能成正立
、放大
的虚
像。【能力提升】
答案
8.折射 凸透(或放大) 正立 放大 虚
解析
【分析】
要解答本题，需结合光学相关知识点逐步推导：首先，回忆光的折射定义（光从一种介质斜射入另一种介质时传播方向发生偏折）；其次，根据透镜的形状特征判断透镜类型（中间厚边缘薄为凸透镜）；最后，结合凸透镜成像规律，当物距小于焦距时，成正立、放大的虚像，对应放大镜的成像原理，再结合题目中水滴的实际情况分析即可。
【解析】
1. 光的折射：光从空气进入透明的水滴，再从水滴射出到空气，传播方向发生偏折，属于光的折射现象；
2. 透镜类型：水滴中间厚、边缘薄，符合凸透镜的特征，因此相当于凸透镜；
3. 成像特点：透过水滴看下方文字时，文字到水滴的距离（物距）小于凸透镜的焦距，根据凸透镜成像规律，此时成正立、放大的虚像，与放大镜的成像原理一致。
【答案】
折射 凸透 正立 放大 虚
【知识点】
光的折射、凸透镜成像
【点评】
本题结合生活中常见的水滴放大文字的现象，考查光学基础知识点，将理论知识与实际生活场景结合，难度较低，重点考查学生对光的折射和凸透镜成像规律的理解与应用。
【难度系数】
0.6
要解答本题，需结合光学相关知识点逐步推导：首先，回忆光的折射定义（光从一种介质斜射入另一种介质时传播方向发生偏折）；其次，根据透镜的形状特征判断透镜类型（中间厚边缘薄为凸透镜）；最后，结合凸透镜成像规律，当物距小于焦距时，成正立、放大的虚像，对应放大镜的成像原理，再结合题目中水滴的实际情况分析即可。
【解析】
1. 光的折射：光从空气进入透明的水滴，再从水滴射出到空气，传播方向发生偏折，属于光的折射现象；
2. 透镜类型：水滴中间厚、边缘薄，符合凸透镜的特征，因此相当于凸透镜；
3. 成像特点：透过水滴看下方文字时，文字到水滴的距离（物距）小于凸透镜的焦距，根据凸透镜成像规律，此时成正立、放大的虚像，与放大镜的成像原理一致。
【答案】
折射 凸透 正立 放大 虚
【知识点】
光的折射、凸透镜成像
【点评】
本题结合生活中常见的水滴放大文字的现象，考查光学基础知识点，将理论知识与实际生活场景结合，难度较低，重点考查学生对光的折射和凸透镜成像规律的理解与应用。
【难度系数】
0.6

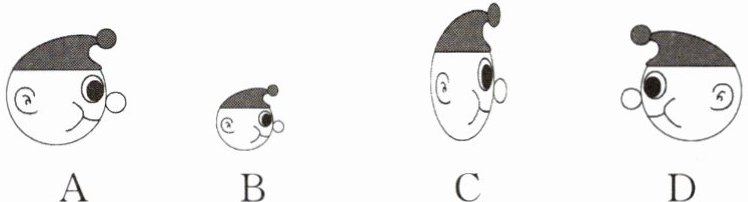

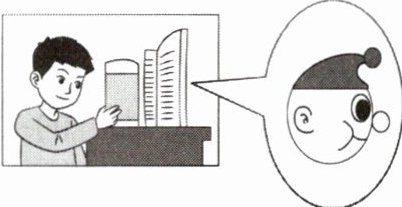

9.课外实践活动中，小明将盛满水的圆柱形透明玻璃杯贴近书本，透过玻璃杯观察书上的小丑图片（圆圈中的小丑图片与书本中的小丑图片实际大小相等）。如图所示，他所看到的虚像是图中的（
A
B
C
D
A
）A
B
C
D
答案
9.A
解析
【分析】
首先，盛满水的圆柱形透明玻璃杯中间厚、边缘薄，相当于凸透镜。当玻璃杯贴近书本时，小丑图片到玻璃杯的距离（物距）小于凸透镜的一倍焦距，根据凸透镜成像规律，此时成正立、放大的虚像。但由于玻璃杯是圆柱形的，其放大作用仅发生在水平方向（竖直方向为柱面，无放大效果），因此小丑的像会在水平方向变宽，竖直方向大小与原图一致，结合选项即可判断。
【解析】
1. 确定玻璃杯的光学特性：盛满水的圆柱形透明玻璃杯，中间厚边缘薄，属于凸透镜；
2. 分析成像条件：贴近书本时，物距$u ＜ f$（凸透镜一倍焦距），根据凸透镜成像规律，此时成正立、放大的虚像；
3. 考虑圆柱形透镜的特殊性：圆柱形透镜的放大效果仅在水平方向，竖直方向无放大，因此像的竖直大小与原图一致，水平方向被放大；
4. 结合选项：符合“正立、水平方向放大、竖直方向不变”的虚像为选项A。
【答案】
A
【知识点】
凸透镜成像、生活中的透镜
【点评】
本题结合生活实例考查凸透镜成像规律的应用，需要学生理解凸透镜成像的基本规律及圆柱形透镜的成像特点，属于基础应用类题目。
【难度系数】
0.6
首先，盛满水的圆柱形透明玻璃杯中间厚、边缘薄，相当于凸透镜。当玻璃杯贴近书本时，小丑图片到玻璃杯的距离（物距）小于凸透镜的一倍焦距，根据凸透镜成像规律，此时成正立、放大的虚像。但由于玻璃杯是圆柱形的，其放大作用仅发生在水平方向（竖直方向为柱面，无放大效果），因此小丑的像会在水平方向变宽，竖直方向大小与原图一致，结合选项即可判断。
【解析】
1. 确定玻璃杯的光学特性：盛满水的圆柱形透明玻璃杯，中间厚边缘薄，属于凸透镜；
2. 分析成像条件：贴近书本时，物距$u ＜ f$（凸透镜一倍焦距），根据凸透镜成像规律，此时成正立、放大的虚像；
3. 考虑圆柱形透镜的特殊性：圆柱形透镜的放大效果仅在水平方向，竖直方向无放大，因此像的竖直大小与原图一致，水平方向被放大；
4. 结合选项：符合“正立、水平方向放大、竖直方向不变”的虚像为选项A。
【答案】
A
【知识点】
凸透镜成像、生活中的透镜
【点评】
本题结合生活实例考查凸透镜成像规律的应用，需要学生理解凸透镜成像的基本规律及圆柱形透镜的成像特点，属于基础应用类题目。
【难度系数】
0.6
10.某校购入了一批投影仪供老师教学时使用。

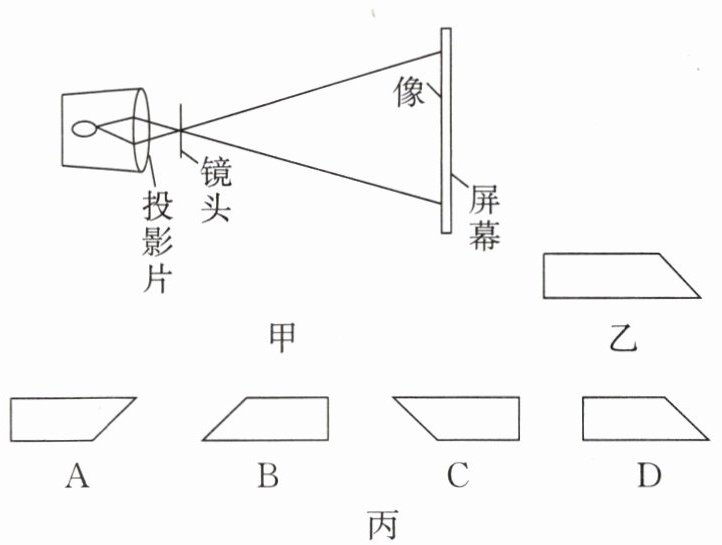

(1)老师翻看说明书时看到的投影仪的成像原理图如图甲所示。投影仪所成的像为
(2)若数学老师在讲对称性时想要屏幕上呈现如图乙所示的图形，则投影片的插法应是图丙中的
(1)老师翻看说明书时看到的投影仪的成像原理图如图甲所示。投影仪所成的像为
倒立
（选填“倒立”或“正立”）、放大的像。(2)若数学老师在讲对称性时想要屏幕上呈现如图乙所示的图形，则投影片的插法应是图丙中的
C
。答案
10.(1)倒立 (2)C
解析
【分析】
本题考查投影仪的成像原理，需结合凸透镜成像规律分析：投影仪成的是倒立（上下、左右均颠倒）的实像，据此判断成像特点和投影片的放置方式。
【解析】
(1) 投影仪的镜头为凸透镜，当投影片位于凸透镜的一倍焦距和二倍焦距之间时，根据凸透镜成像规律，成倒立、放大的实像，因此投影仪所成的像为倒立、放大的像。
(2) 投影仪成的实像相对于投影片是上下颠倒、左右颠倒的，即投影片需旋转180°，才能让屏幕上呈现乙图的图形。将乙图旋转180°后，得到的图形与选项C一致，故投影片应选C。
【答案】
(1) 倒立 (2) C
【知识点】
凸透镜成像规律；投影仪的成像特点
【点评】
本题围绕投影仪的成像原理展开，核心是理解“倒立”像的含义（上下、左右均颠倒），属于基础应用类题目，难度适中。
【难度系数】
0.6
本题考查投影仪的成像原理，需结合凸透镜成像规律分析：投影仪成的是倒立（上下、左右均颠倒）的实像，据此判断成像特点和投影片的放置方式。
【解析】
(1) 投影仪的镜头为凸透镜，当投影片位于凸透镜的一倍焦距和二倍焦距之间时，根据凸透镜成像规律，成倒立、放大的实像，因此投影仪所成的像为倒立、放大的像。
(2) 投影仪成的实像相对于投影片是上下颠倒、左右颠倒的，即投影片需旋转180°，才能让屏幕上呈现乙图的图形。将乙图旋转180°后，得到的图形与选项C一致，故投影片应选C。
【答案】
(1) 倒立 (2) C
【知识点】
凸透镜成像规律；投影仪的成像特点
【点评】
本题围绕投影仪的成像原理展开，核心是理解“倒立”像的含义（上下、左右均颠倒），属于基础应用类题目，难度适中。
【难度系数】
0.6
