2. 通过透镜两个球面球心的直线叫作，与主光轴平行的光通过凸透镜，会聚到主光轴上的一点，这个点称为凸透镜的，到凸透镜光心的距离叫作焦距。

2. 主光轴 焦点 焦点

【分析】本题考查透镜的基础概念，解题时需回忆透镜相关的定义：先明确通过透镜两个球面球心的直线的名称，再回忆平行于主光轴的光经凸透镜会聚的点的名称，最后明确焦距的定义，依次对应填空即可。
【解析】根据透镜的基本定义：1. 通过透镜两个球面球心的直线叫作主光轴；2. 与主光轴平行的光通过凸透镜后，会聚到主光轴上的点，这个点称为凸透镜的焦点；3. 焦点到凸透镜光心的距离叫作焦距。因此依次填入对应内容。
【答案】主光轴 焦点 焦点
【知识点】透镜的基本概念
【点评】本题属于光学部分的基础识记题，考查对透镜核心概念的记忆，难度较低，只要牢记相关定义即可正确作答，是学习透镜相关知识的基础。
【难度系数】0.9

3. 如图5.1-2所示，若一束光经过一个透镜后会聚于主光轴上的点A，取掉透镜后，光会聚于点B，则该透镜起到（选填“会聚”或“发散”）作用，是透镜。由此说明，能把光会聚于一点的透镜（选填“一定”或“不一定”）是凸透镜。

3. 发散 凹 不一定

【分析】
要判断透镜的作用，需对比有无透镜时光线的会聚点位置：取掉透镜后，光线会聚于B点；有透镜时，光线会聚于A点，A点在B点的右侧，说明经过透镜后，光线的会聚点比原来更靠后，即光线被发散了，由此可判断透镜的类型，同时理解并非只有凸透镜能使光线会聚。
【解析】
1. 对比会聚点：无透镜时，光线会聚于B点；有透镜时，光线会聚于A点，A点距离透镜比B点更远，说明经过透镜后，光线的会聚程度减弱，即透镜对光线有发散作用。
2. 确定透镜类型：对光线有发散作用的透镜是凹透镜。
3. 得出结论：本题中凹透镜使光线仍会聚于A点，说明能将光会聚于一点的透镜不一定是凸透镜。
【答案】
发散 凹 不一定
【知识点】
透镜对光线的作用、凹透镜的特点
【点评】
本题通过对比有无透镜时光线的会聚点，考查对透镜作用的理解，关键是明确会聚点的变化反映了透镜对光线的作用，易错点是易误认为只有凸透镜才能使光线会聚，需注意凹透镜也可能使光线会聚（仅会聚程度弱于原光线）。
【难度系数】
0.5

4. 为了防止发生森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是由于雨水进入饮料瓶后相当于一个透镜，它对太阳光有作用，可能会导致森林火灾。

4. 凸 会聚

【分析】
要解决这道题，需结合透镜的分类和光学性质分析：首先，透明饮料瓶装入雨水后，瓶内的水和瓶身共同构成的透镜，形状是中间厚、边缘薄，根据透镜的分类，中间厚边缘薄的透镜是凸透镜；其次，回忆凸透镜对光线的作用，凸透镜对光线有会聚作用，太阳光经过这个“凸透镜”后会会聚到一点，使该点温度急剧升高，容易引燃周围的可燃物，从而引发森林火灾，因此两个空依次填凸、会聚。
【解析】
1. 判断透镜类型：透明饮料瓶进入雨水后，瓶与水组成的透镜中间厚、边缘薄，符合凸透镜的结构特征，故相当于一个凸透镜；
2. 分析透镜的光学作用：凸透镜对光线具有会聚作用，太阳光（平行光）经过该凸透镜后会会聚到焦点处，焦点处温度较高，若焦点落在易燃物上，易引发森林火灾，因此第二个空填会聚。
【答案】
凸；会聚
【知识点】
凸透镜；透镜的会聚作用
【点评】
本题以森林防火的实际问题为背景，考查凸透镜的应用，将物理知识与生活安全紧密结合，体现了物理学科的实用性，属于光学部分的基础题，难度较低。
【难度系数】
0.8

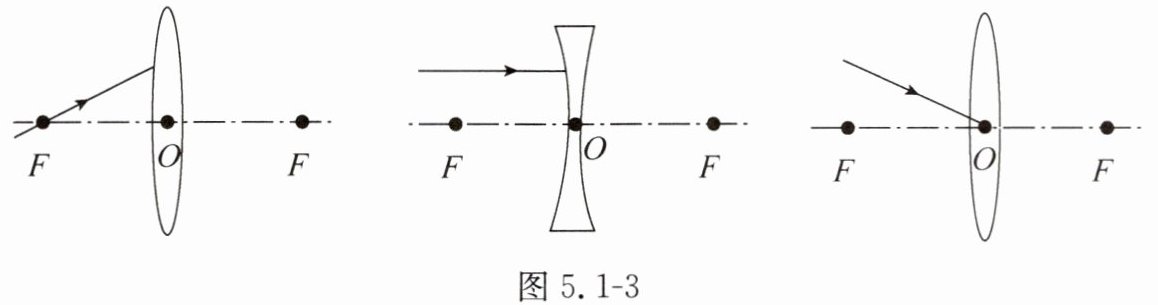

5. 如图5.1-3所示，在图中画出入射光线经过透镜后的折射光线。

5.

【分析】
要画出透镜的折射光线，需依据透镜的特殊光线规律：凸透镜中，过焦点的光线经折射后平行于主光轴，过光心的光线传播方向不变；凹透镜中，平行于主光轴的光线经折射后，折射光线的反向延长线过同侧虚焦点。针对三个图分别处理：左图是凸透镜，入射光线来自左焦点，折射后平行主光轴；中图是凹透镜，入射光线平行主光轴，折射光线反向延长线过左焦点；右图是凸透镜，入射光线过光心，传播方向不变。
【解析】
1. 左图：在凸透镜上的入射点，作平行于主光轴的直线，箭头向右，即为折射光线；
2. 中图：在凹透镜上的入射点，连接该点与左焦点F，延长得到折射光线，箭头向右；
3. 右图：沿入射光线方向，过光心后继续延长，箭头向右下，即为折射光线。
【答案】

【知识点】
透镜特殊光线
【点评】
本题考查透镜特殊光线的作图，属于光学基础题型，需熟练掌握凸透镜和凹透镜的特殊光线规律。
【难度系数】
0.5

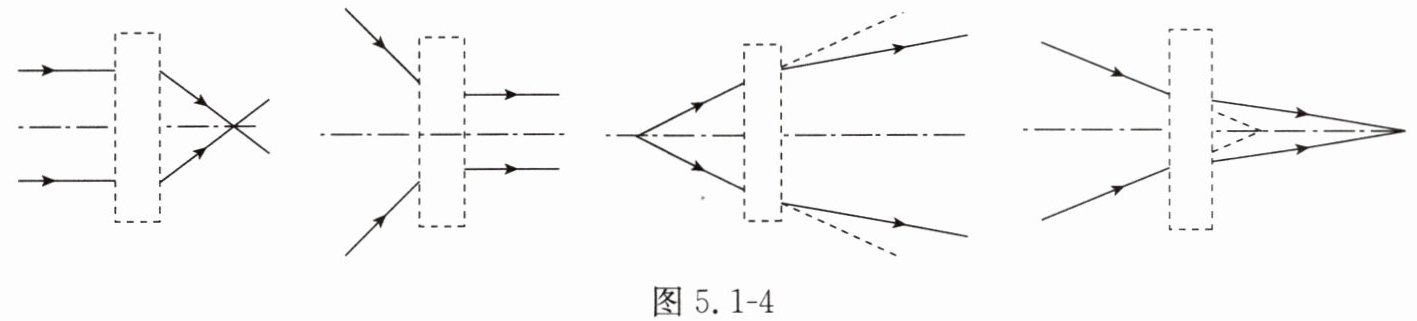

6. 如图5.1-4所示，在虚线框中画上适当的透镜。

图5.1-4

6.

【分析】要确定虚线框中的透镜，需利用透镜对光线的作用：凸透镜对光线有会聚效果（使光线比原传播方向更靠近主光轴），凹透镜对光线有发散效果（使光线比原传播方向更远离主光轴）。逐个分析四幅图：①第一幅图，入射平行光经透镜后会聚，为凸透镜；②第二幅图，入射光线经透镜后比原方向更会聚（最终成平行光），为凸透镜；③第三幅图，入射光线经透镜后比原方向更发散，为凹透镜；④第四幅图，入射光线原本要会聚在近处，经透镜后会聚点变远，说明光线被发散，为凹透镜。
【解析】根据透镜对光线的作用，四个虚线框内依次填入凸透镜、凸透镜、凹透镜、凹透镜，对应给出的透镜图形（左起第1个凸透镜、第3个凸透镜、第2个凹透镜、第4个凹透镜）。
【答案】
【知识点】透镜对光线的作用、凸透镜与凹透镜
【点评】本题考查透镜类型的判断，核心是通过光线的会聚/发散效果区分透镜，属于光学基础题，难度适中。
【难度系数】0.5

7. 早在我国西汉时期成书的《淮南万毕术》中就有关于冰透镜的记载：“削冰令圆，举以向日，以艾承其影，则火生。” 图5.1-5中能够正确解释该记载的光路图是（）。

7. A

【分析】首先明确题目中的“冰透镜”是凸透镜，凸透镜对光线有会聚作用，凹透镜对光线有发散作用。题目中“举以向日”意味着平行于主光轴的太阳光入射到透镜上，需判断哪个光路图符合平行光经凸透镜会聚到焦点的规律，解题时需逐一分析各选项的透镜类型和光线传播是否正确。
【解析】逐一分析各选项：
选项A：透镜为凸透镜，平行于主光轴的光线经过凸透镜后会聚到焦点F，符合凸透镜对光线的会聚作用，与题目中冰透镜会聚太阳光的原理一致。
选项B：透镜为凹透镜，平行于主光轴的光线经过凹透镜后应发散，图中光线会聚，不符合凹透镜的光学性质，错误。
选项C：透镜为凸透镜，但入射光线是从焦点发出，经过凸透镜后平行射出，是凸透镜的特殊光线规律，但题目中是平行光入射，不符合题意，错误。
选项D：透镜为凹透镜，平行于主光轴的光线经过凹透镜后应发散，图中光线会聚，不符合凹透镜的光学性质，错误。
【答案】A
【知识点】凸透镜的会聚作用；透镜光路图
【点评】本题结合古文记载考查凸透镜的光学性质，需掌握凸透镜对平行光的会聚规律，区分凸透镜和凹透镜的光路特点，属于基础题。
【难度系数】0.5
