8. (2024天津和平区二模)小明做实验时，连接了如图G-1-5所示电路，闭合开关S时，三个电表的示数分别为0.3 A、3 V、5 V，但当时没有记录清楚每个数据对应哪一个电表。请你根据电路图和记录的数据分别计算：两个灯泡是
串
联的，通过灯L₁的电流为0.3
A；灯L₁两端的电压为3
V；灯L₂两端的电压为2
V。答案
8. 串；0.3；3；2
解析
【分析】
首先判断电路连接方式：电流从电源正极出发，经开关S、L₂、L₁、电流表A回到负极，电流只有一条路径，因此两灯串联。串联电路中电流处处相等，电流表测电路电流，故电流表示数即为通过L₁的电流。再分析电压表测量对象：V₁并联在电源两端，测总电压；V₂并联在L₁两端，测L₁的电压。结合给出的三个数据，根据串联电路电压规律即可计算各灯电压。
【解析】
1. 电路连接判断：电流只有一条路径，所以L₁和L₂是串联的。
2. 电流计算：电流表测串联电路的电流，串联电路电流处处相等，因此通过L₁的电流等于电流表示数，即0.3 A。
3. 电压计算：V₁测电源总电压，故总电压为5 V；V₂测L₁两端电压，故L₁两端电压为3 V。根据串联电路总电压等于各部分电压之和，可得L₂两端电压：U₂ = U - U₁ = 5 V - 3 V = 2 V。
【答案】
串；0.3；3；2
【知识点】
串联电路电流规律；串联电路电压规律；电流表与电压表的使用
【点评】
本题考查串联电路的电流、电压规律，需先明确电路连接方式和电表测量对象，再结合规律计算，属于基础应用题型。
【难度系数】
0.4
首先判断电路连接方式：电流从电源正极出发，经开关S、L₂、L₁、电流表A回到负极，电流只有一条路径，因此两灯串联。串联电路中电流处处相等，电流表测电路电流，故电流表示数即为通过L₁的电流。再分析电压表测量对象：V₁并联在电源两端，测总电压；V₂并联在L₁两端，测L₁的电压。结合给出的三个数据，根据串联电路电压规律即可计算各灯电压。
【解析】
1. 电路连接判断：电流只有一条路径，所以L₁和L₂是串联的。
2. 电流计算：电流表测串联电路的电流，串联电路电流处处相等，因此通过L₁的电流等于电流表示数，即0.3 A。
3. 电压计算：V₁测电源总电压，故总电压为5 V；V₂测L₁两端电压，故L₁两端电压为3 V。根据串联电路总电压等于各部分电压之和，可得L₂两端电压：U₂ = U - U₁ = 5 V - 3 V = 2 V。
【答案】
串；0.3；3；2
【知识点】
串联电路电流规律；串联电路电压规律；电流表与电压表的使用
【点评】
本题考查串联电路的电流、电压规律，需先明确电路连接方式和电表测量对象，再结合规律计算，属于基础应用题型。
【难度系数】
0.4
三、作图题(5分)

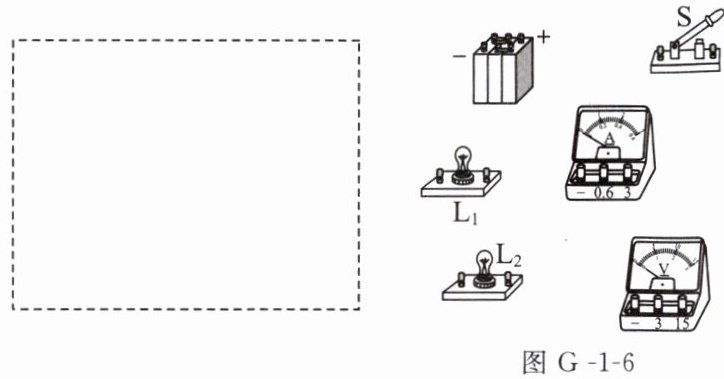

9. 现有电源、电流表、电压表、开关各一只以及灯泡$\mathrm{L}_1$和$\mathrm{L}_2$。请在虚线框内设计电路图，要求：灯泡$\mathrm{L}_1$和$\mathrm{L}_2$并联，电流表测通过灯泡$\mathrm{L}_1$的电流(通过灯泡$\mathrm{L}_1$的电流约为$0.4\ \mathrm{A}$)，电压表测灯泡$\mathrm{L}_2$两端的电压，开关能控制两只灯泡。然后用笔画线代替导线将图G -1-6中的实物连接起来。
图G -1-6
9. 现有电源、电流表、电压表、开关各一只以及灯泡$\mathrm{L}_1$和$\mathrm{L}_2$。请在虚线框内设计电路图，要求：灯泡$\mathrm{L}_1$和$\mathrm{L}_2$并联，电流表测通过灯泡$\mathrm{L}_1$的电流(通过灯泡$\mathrm{L}_1$的电流约为$0.4\ \mathrm{A}$)，电压表测灯泡$\mathrm{L}_2$两端的电压，开关能控制两只灯泡。然后用笔画线代替导线将图G -1-6中的实物连接起来。
图G -1-6
答案
9. 如图所示
解析
【分析】
要解决该作图题，需先明确电路要求：灯泡$\mathrm{L}_1$和$\mathrm{L}_2$并联，开关控制整个电路（开关在干路）；电流表测$\mathrm{L}_1$的电流，因此电流表需与$\mathrm{L}_1$串联，且通过$\mathrm{L}_1$的电流约为$0.4\ \mathrm{A}$，故电流表选$0∼0.6\ \mathrm{A}$量程；电压表测$\mathrm{L}_2$两端电压，因此电压表需并联在$\mathrm{L}_2$两端，电表需遵循“正进负出”的接线规则。连接时先构建干路，再分两支连接灯泡，最后接入电压表。
【解析】
1. 电路图设计：在虚线框内绘制并联电路，干路依次连接电源、开关；$\mathrm{L}_1$支路串联电流表，$\mathrm{L}_2$支路直接接入；电压表并联在$\mathrm{L}_2$两端。
2. 实物连接步骤：
① 从电源正极出发，连接开关的一端，开关另一端接电流表的正接线柱（选$0.6$量程），电流表负接线柱连接$\mathrm{L}_1$的一个接线柱，$\mathrm{L}_1$另一个接线柱接电源负极；
② 从开关的另一端引出导线连接$\mathrm{L}_2$的一个接线柱，$\mathrm{L}_2$另一个接线柱接电源负极，形成并联结构；
③ 电压表并联在$\mathrm{L}_2$两端：电压表正接线柱接$\mathrm{L}_2$的正接线柱，负接线柱接$\mathrm{L}_2$的负接线柱，选$0∼3\ \mathrm{V}$量程，保证接线正确。
【答案】
如图所示
【知识点】
并联电路、电流表使用、电压表使用
【点评】
本题考查并联电路的设计与实物连接，需掌握电表的使用规则（串联/并联、量程选择、正负接线柱），是电学基础作图题，注重对电路连接逻辑的考查。
【难度系数】
0.6
要解决该作图题，需先明确电路要求：灯泡$\mathrm{L}_1$和$\mathrm{L}_2$并联，开关控制整个电路（开关在干路）；电流表测$\mathrm{L}_1$的电流，因此电流表需与$\mathrm{L}_1$串联，且通过$\mathrm{L}_1$的电流约为$0.4\ \mathrm{A}$，故电流表选$0∼0.6\ \mathrm{A}$量程；电压表测$\mathrm{L}_2$两端电压，因此电压表需并联在$\mathrm{L}_2$两端，电表需遵循“正进负出”的接线规则。连接时先构建干路，再分两支连接灯泡，最后接入电压表。
【解析】
1. 电路图设计：在虚线框内绘制并联电路，干路依次连接电源、开关；$\mathrm{L}_1$支路串联电流表，$\mathrm{L}_2$支路直接接入；电压表并联在$\mathrm{L}_2$两端。
2. 实物连接步骤：
① 从电源正极出发，连接开关的一端，开关另一端接电流表的正接线柱（选$0.6$量程），电流表负接线柱连接$\mathrm{L}_1$的一个接线柱，$\mathrm{L}_1$另一个接线柱接电源负极；
② 从开关的另一端引出导线连接$\mathrm{L}_2$的一个接线柱，$\mathrm{L}_2$另一个接线柱接电源负极，形成并联结构；
③ 电压表并联在$\mathrm{L}_2$两端：电压表正接线柱接$\mathrm{L}_2$的正接线柱，负接线柱接$\mathrm{L}_2$的负接线柱，选$0∼3\ \mathrm{V}$量程，保证接线正确。
【答案】
如图所示
【知识点】
并联电路、电流表使用、电压表使用
【点评】
本题考查并联电路的设计与实物连接，需掌握电表的使用规则（串联/并联、量程选择、正负接线柱），是电学基础作图题，注重对电路连接逻辑的考查。
【难度系数】
0.6
四、实验探究题(18分)

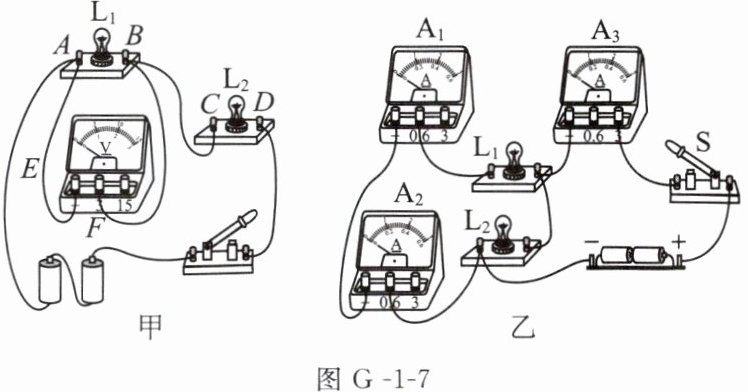

10. (2024武汉月考)小芳在“探究串联电路电压特点”的实验中,连接了如图G -1-7甲所示的实物电路图,请你协助完成:
(1)在连接电路时,开关必须
(2)闭合开关后,小芳发现$L_1$、$L_2$均不发光,电压表有示数且接近3 V,则电路中出现的故障可能是
(3)排除故障后,小芳在测量了灯$L_1$两端的电压后,断开开关,然后将导线AE的A端松开,接到D接线柱上,测量灯$L_2$两端的电压,这一做法是否可行,
(4)完成串联电路电压特点的探究后,小芳又拿来三个电流表和两个小灯泡继续实验,想探究并联电路电流特点,其连接的电路如图乙所示;这个电路中有一根导线接错了,请你在这根导线上打“×”,然后画出正确的接线。
10. (2024武汉月考)小芳在“探究串联电路电压特点”的实验中,连接了如图G -1-7甲所示的实物电路图,请你协助完成:
(1)在连接电路时,开关必须
断开
;为了使探究得出的结论具有普遍意义,$L_1$、$L_2$应该选择规格不相同
(选填“相同”或“不相同”)的灯泡。(2)闭合开关后,小芳发现$L_1$、$L_2$均不发光,电压表有示数且接近3 V,则电路中出现的故障可能是
L₁断路
(电路中只有一处故障)。(3)排除故障后,小芳在测量了灯$L_1$两端的电压后,断开开关,然后将导线AE的A端松开,接到D接线柱上,测量灯$L_2$两端的电压,这一做法是否可行,
不可行
,理由是电压表的正、负接线柱接反了
。(4)完成串联电路电压特点的探究后,小芳又拿来三个电流表和两个小灯泡继续实验,想探究并联电路电流特点,其连接的电路如图乙所示;这个电路中有一根导线接错了,请你在这根导线上打“×”,然后画出正确的接线。
答案
10. (1)断开；不相同
(2)L₁断路
(3)不可行；电压表的正、负接线柱接反了
(4)如图所示
解析
【分析】
本题是电学实验探究题，需结合电路操作规范、故障分析、电表使用规则等知识点解答：
1. 连接电路时开关断开是为保护电路；选不同规格灯泡可避免实验偶然性，让结论更普遍。
2. 两灯不亮说明电路断路，电压表接近电源电压，说明电压表与电源连通，故障为L₁断路。
3. 电压表需正进负出，改接后会导致正负接线柱接反，无法正确测量。
4. 探究并联电流时，需调整导线使电流表正确测支路和干路电流。
【解析】
(1) 连接电路时，开关必须断开，防止短路损坏元件；为使结论具有普遍意义，避免偶然性，应选择规格不相同的灯泡。
(2) 闭合开关两灯不亮，说明电路断路；电压表有示数且接近电源电压，说明电压表两端与电源连通，故障是L₁断路，此时电压表串联测电源电压。
(3) 测量电压时电压表需正进负出，将导线A端改接D后，电流从电压表负接线柱流入，正负接线柱接反，无法正确测量，故不可行。

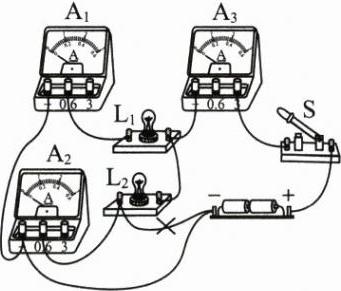

(4) 图乙中错误导线为连接电源负极与L₂左接线柱的导线，在该导线上打“×”，正确接线为将该导线改接到电流表A₂的负接线柱上，使A₂测L₂支路电流，A₁测L₁支路电流，A₃测干路电流。
【答案】
10. (1)断开；不相同
(2)L₁断路
(3)不可行；电压表的正、负接线柱接反了
(4)如图所示
【知识点】
串联电路电压规律；并联电路电流规律；电路故障分析
【点评】
本题综合考查电学实验的操作规范、故障判断、电表使用及电路纠错，是初中电学实验的典型题型，注重实验原理和探究方法的理解。
【难度系数】
0.6
本题是电学实验探究题，需结合电路操作规范、故障分析、电表使用规则等知识点解答：
1. 连接电路时开关断开是为保护电路；选不同规格灯泡可避免实验偶然性，让结论更普遍。
2. 两灯不亮说明电路断路，电压表接近电源电压，说明电压表与电源连通，故障为L₁断路。
3. 电压表需正进负出，改接后会导致正负接线柱接反，无法正确测量。
4. 探究并联电流时，需调整导线使电流表正确测支路和干路电流。
【解析】
(1) 连接电路时，开关必须断开，防止短路损坏元件；为使结论具有普遍意义，避免偶然性，应选择规格不相同的灯泡。
(2) 闭合开关两灯不亮，说明电路断路；电压表有示数且接近电源电压，说明电压表两端与电源连通，故障是L₁断路，此时电压表串联测电源电压。
(3) 测量电压时电压表需正进负出，将导线A端改接D后，电流从电压表负接线柱流入，正负接线柱接反，无法正确测量，故不可行。
(4) 图乙中错误导线为连接电源负极与L₂左接线柱的导线，在该导线上打“×”，正确接线为将该导线改接到电流表A₂的负接线柱上，使A₂测L₂支路电流，A₁测L₁支路电流，A₃测干路电流。
【答案】
10. (1)断开；不相同
(2)L₁断路
(3)不可行；电压表的正、负接线柱接反了
(4)如图所示
【知识点】
串联电路电压规律；并联电路电流规律；电路故障分析
【点评】
本题综合考查电学实验的操作规范、故障判断、电表使用及电路纠错，是初中电学实验的典型题型，注重实验原理和探究方法的理解。
【难度系数】
0.6
五、计算题(11分)

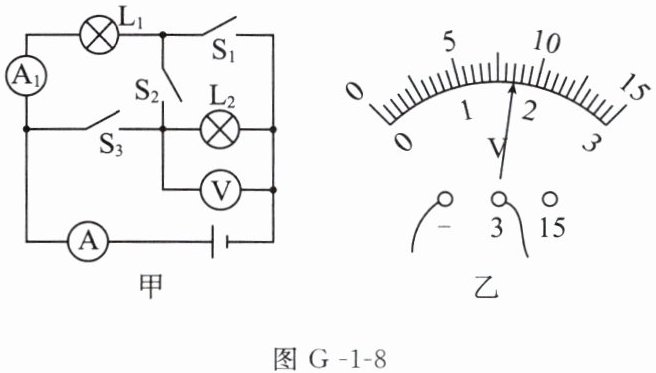

11. (2025六安期中)如图G -1-8甲所示的电路中，电源电压为3 V且保持不变，当只闭合开关S₂时，电压表的示数如图乙所示，问：
(1)当只闭合开关S₂时，灯泡L₁和L₂两端的电压分别为多少？
(2)当只闭合开关S₁和S₃时，电流表A₁和A的示数分别为0.28 A和0.5 A，通过灯泡L₁和L₂的电流分别为多少？
图G -1-8
11. (2025六安期中)如图G -1-8甲所示的电路中，电源电压为3 V且保持不变，当只闭合开关S₂时，电压表的示数如图乙所示，问：
(1)当只闭合开关S₂时，灯泡L₁和L₂两端的电压分别为多少？
(2)当只闭合开关S₁和S₃时，电流表A₁和A的示数分别为0.28 A和0.5 A，通过灯泡L₁和L₂的电流分别为多少？
图G -1-8
答案
11. (1)根据电路图可知,当只闭合开关S₂时,灯泡L₁和L₂串联,电压表测量L₂两端的电压,由图乙可知:电压表V选用小测量范围,分度值为0.1 V,则电压表V的示数为1.7 V,即L₂两端电压:U₂=1.7 V,根据串联电路两端总电压等于各部分电路两端的电压之和可得L₁两端电压:U₁=U-U₂=3 V-1.7 V=1.3 V。
(2)当只闭合开关S₁和S₃时,灯泡L₁和L₂并联,电流表A测量干路电流,A₁测量L₁支路的电流,已知电流表A₁和A的示数分别为0.28 A和0.5 A,所以,干路电流I=0.5 A,通过灯泡L₁的电流:I₁=0.28 A,根据并联电路干路电流等于各支路电流之和可得通过灯泡L₂的电流:I₂=I-I₁=0.5 A-0.28 A=0.22 A。
(2)当只闭合开关S₁和S₃时,灯泡L₁和L₂并联,电流表A测量干路电流,A₁测量L₁支路的电流,已知电流表A₁和A的示数分别为0.28 A和0.5 A,所以,干路电流I=0.5 A,通过灯泡L₁的电流:I₁=0.28 A,根据并联电路干路电流等于各支路电流之和可得通过灯泡L₂的电流:I₂=I-I₁=0.5 A-0.28 A=0.22 A。
解析
【分析】
本题分两小问解答：
1. 第一问需先判断只闭合S₂时的电路连接方式，明确电压表测量对象，读取电压表示数后，利用串联电路电压规律计算L₁两端电压；
2. 第二问需判断只闭合S₁和S₃时的电路连接方式，明确电流表测量对象，利用并联电路电流规律计算L₂的电流。
【解析】
(1) 当只闭合开关S₂时，灯泡L₁和L₂串联，电压表测量L₂两端的电压。由图乙可知，电压表选用0~3V量程，分度值为0.1V，示数为1.7V，即L₂两端电压U₂=1.7V。已知电源电压U=3V，根据串联电路总电压等于各部分电路两端电压之和，可得L₁两端电压：U₁=U - U₂=3V - 1.7V=1.3V。
(2) 当只闭合开关S₁和S₃时，灯泡L₁和L₂并联，电流表A测量干路电流，电流表A₁测量L₁支路的电流。已知电流表A的示数（干路电流）I=0.5A，电流表A₁的示数（L₁的电流）I₁=0.28A，根据并联电路干路电流等于各支路电流之和，可得通过L₂的电流：I₂=I - I₁=0.5A - 0.28A=0.22A。
【答案】
(1) L₁两端电压为1.3V，L₂两端电压为1.7V；
(2) 通过L₁的电流为0.28A，通过L₂的电流为0.22A。
【知识点】
串联电路电压规律、并联电路电流规律、电压表读数
【点评】
本题考查串并联电路的电压、电流规律及电表读数，需先正确判断电路连接方式和电表测量对象，属于基础应用题型，难度适中。
【难度系数】
0.6
本题分两小问解答：
1. 第一问需先判断只闭合S₂时的电路连接方式，明确电压表测量对象，读取电压表示数后，利用串联电路电压规律计算L₁两端电压；
2. 第二问需判断只闭合S₁和S₃时的电路连接方式，明确电流表测量对象，利用并联电路电流规律计算L₂的电流。
【解析】
(1) 当只闭合开关S₂时，灯泡L₁和L₂串联，电压表测量L₂两端的电压。由图乙可知，电压表选用0~3V量程，分度值为0.1V，示数为1.7V，即L₂两端电压U₂=1.7V。已知电源电压U=3V，根据串联电路总电压等于各部分电路两端电压之和，可得L₁两端电压：U₁=U - U₂=3V - 1.7V=1.3V。
(2) 当只闭合开关S₁和S₃时，灯泡L₁和L₂并联，电流表A测量干路电流，电流表A₁测量L₁支路的电流。已知电流表A的示数（干路电流）I=0.5A，电流表A₁的示数（L₁的电流）I₁=0.28A，根据并联电路干路电流等于各支路电流之和，可得通过L₂的电流：I₂=I - I₁=0.5A - 0.28A=0.22A。
【答案】
(1) L₁两端电压为1.3V，L₂两端电压为1.7V；
(2) 通过L₁的电流为0.28A，通过L₂的电流为0.22A。
【知识点】
串联电路电压规律、并联电路电流规律、电压表读数
【点评】
本题考查串并联电路的电压、电流规律及电表读数，需先正确判断电路连接方式和电表测量对象，属于基础应用题型，难度适中。
【难度系数】
0.6
