9. (2025·扬州江都区一模)如图所示,物理兴趣小组设计的楼梯自动控制照明电路.光控开关$ S_{1} $在光线较暗时自动闭合、光线较强时自动断开,声控开关$ S_{2} $只有在有人经过且发出响声时才能闭合.要求只有在光线较暗且有人经过并发出响声时照明电灯能亮起,并符合安全用电原则,请将图中电路图补充完整.

9.如图所示

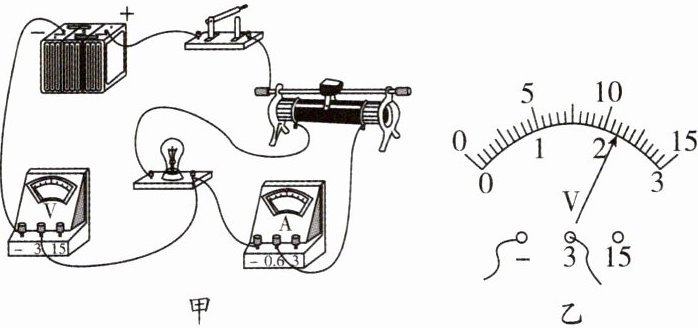

10. (2025·常州天宁区一模)在“测定小灯泡的电功率”的实验中,选用如图甲所示的器材,其中电源电压为6 V,小灯泡额定电压$ U_{额} $为2.5 V(灯丝电阻约为12Ω).


(1)同组的小红发现电路连接有错误,如果此时闭合开关,小灯泡不发光.请你在接错的那根导线上打“×”,并另画一根导线,使电路连接正确.
(2)为能顺利完成该实验探究,下列两种规格的滑动变阻器应选用(填字母).
A. “10 Ω 0.5 A”的滑动变阻器
B. “20 Ω 0.5 A”的滑动变阻器
(3)闭合开关后,移动滑动变阻器的滑片,发现小灯泡始终不发光,电压表有示数,电流表无示数,若电路只有一处故障,则故障原因是.
(4)排除故障,闭合开关,移动滑片,发现电压表的示数如图乙所示,为了测量小灯泡的额定功率,应将滑动变阻器的滑片向(填“左”或“右”)端移动.

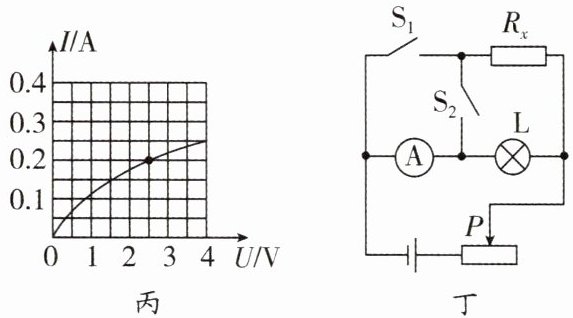

(5)通过小灯泡的电流随它两端电压变化的关系如图丙所示.分析图像可知:
①该小灯泡正常发光时的额定功率为W;
②小灯泡灯丝的电阻是变化的,主要是受变化的影响.
(6)完成上述实验后,小明在缺少电压表的情况下,根据绘制出的小灯泡电流与电压关系图像,设计出了一个测未知电阻的电路,如图丁所示.请根据电路图写出其中一次测量的实验步骤:
①开关$ S_{1} $闭合,$ S_{2} $断开,调节滑动变阻器的滑片至电流表的示数为灯泡的额定电流$ I_{额} $;
②只闭合$ S_{2} $,保持滑片P不动,记下电流表的示数I;
③得出表达式:$ R_{x}= $(用含有$ U_{额} $、$ I_{额} $、I的式子表示).

10.(1)如图所示

(2)B　(3)灯泡断路　(4)右　(5)①0.5　②温度
(6)$\frac{U额}{I - I额}$
解析:(1)原电路中，电压表串联在电路中，电流表与变阻器串联后与灯并联，错误，本实验电流表与灯串联，电压表与灯并联。
(2)电源电压为6V，小灯泡额定电压U额为2.5V，灯丝电阻约为12Ω，通过灯的电流大约为I = $\frac{Uₗ}{R}$ = $\frac{2.5V}{12Ω}$≈0.21A，根据串联电路电压的规律及欧姆定律可知变阻器连入电路的电阻为R滑 = $\frac{U - Uₗ}{I}$ = $\frac{6V - 2.5V}{0.21A}$≈16.7Ω，为能顺利完成该实验探究，选用“20Ω　0.5A”的滑动变阻器，故选B。
(3)闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电流表无示数，电路可能断路，电压表有示数，电压表与电源连通，若电路只有一处故障，则故障原因是灯泡断路。
(4)排除故障，闭合开关，移动滑片，发现电压表的示数如图乙所示，电压表选用小量程，分度值为0.1V，电压为2.2V，小于2.5V，为了测量小灯泡的额定功率，应增大灯的电压，由串联电路电压的规律可知应减小变阻器两端的电压，由串联分压可知减小变阻器连入电路的电阻，将滑动变阻器的滑片向右端移动。
(5)①根据通过小灯泡的电流随它两端电压变化的关系可知，灯在额定电压下的电流为0.2A，该小灯泡正常发光时的额定功率为P = UₗIₗ = 2.5V×0.2A = 0.5W。②由图丙可知，灯泡两端的电压增大，通过灯泡的电流增大，由P = UI可知灯泡的电功率增大，灯丝的温度升高，灯泡的电阻变化。
(6)③在①中，开关S₁闭合，S₂断开，灯泡与待测电阻并联后再与变阻器串联，电流表测灯泡的电流，调节滑动变阻器的滑片至电流表的示数为灯泡的额定电流，可知灯泡的电压为U额。在②中，控制滑片的位置不动，开关S₁断开，S₂闭合，记下电流表的示数I，电流表测灯泡与待测电阻的总电流，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，根据并联电路电流的规律，通过待测电阻的电流为I' = I - I额，Rₓ的阻值Rₓ = $\frac{U额}{I'}$ = $\frac{U额}{I - I额}$。
