1 [2024 宿迁]在“探究杠杆平衡条件”活动中,实验选用的钩码重均为0.5 N。

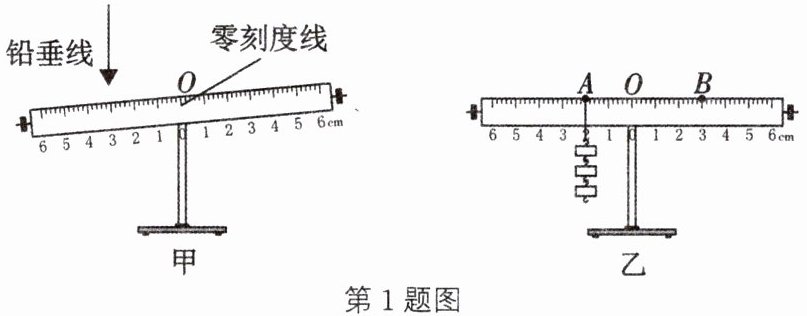

(1)实验前,杠杆静止在如图甲所示位置,应将

(2)如图乙所示,需要在B点挂上

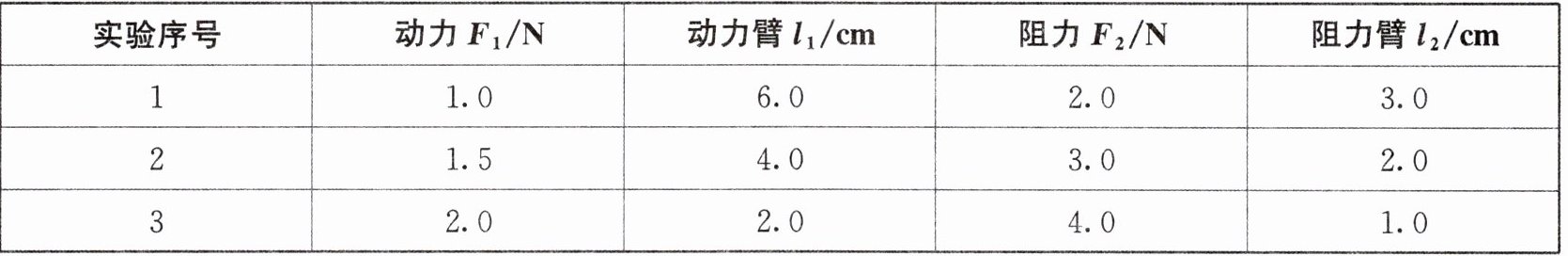

(3)多次实验,记录的数据如下表,可得$F_1$、$F_2$、$l_1$、$l_2$之间的关系是

(4)下列实验中多次测量的目的与本次探究不同的是
A. 测量铅笔长度 B. 探究重力与质量的关系 C. 探究反射角与入射角的关系
(1)实验前,杠杆静止在如图甲所示位置,应将
平衡螺母
向右
调节,把铅垂线放置于O点,从正前方观察,当零刻度线与铅垂线重合
(重合/垂直)时,杠杆即在水平位置平衡。(2)如图乙所示,需要在B点挂上
两
个钩码,杠杆将在水平位置平衡,再次在其两边各加上一个钩码,杠杆右
侧会下降。(3)多次实验,记录的数据如下表,可得$F_1$、$F_2$、$l_1$、$l_2$之间的关系是
$F_1l_1=F_2l_2$
。(4)下列实验中多次测量的目的与本次探究不同的是
A
。A. 测量铅笔长度 B. 探究重力与质量的关系 C. 探究反射角与入射角的关系
答案
1.(1)平衡螺母 右 重合 (2)两 右 (3)$F_1l_1=F_2l_2$ (4)A
解析
【分析】
本题围绕“探究杠杆平衡条件”实验展开,需分小问逐一分析:
(1)实验前杠杆调平:杠杆静止时左低右高,应向高的一侧调平衡螺母;水平平衡时,零刻度线与铅垂线重合,便于准确测量力臂。
(2)杠杆平衡应用:根据杠杆平衡条件F₁l₁=F₂l₂,结合乙图力臂关系计算所需钩码数;加钩码后再次比较两侧力矩大小,判断杠杆哪侧下降。
(3)实验结论:多次实验数据归纳得出杠杆平衡条件。
(4)多次测量目的:区分“找普遍规律”和“减小误差”两类实验的不同目的。
【解析】
(1)实验前杠杆未水平平衡,需调节平衡螺母;杠杆左低右高,故平衡螺母向右调节;当零刻度线与铅垂线重合时,杠杆处于水平位置平衡,便于测量力臂。
(2)设每格长度为L,每个钩码重力为G,根据杠杆平衡条件F₁l₁=F₂l₂,左侧力矩为2G×2L=4GL,右侧力臂为2L,则右侧需挂钩码数n满足:nG×2L=4GL →n=2;两侧各加1个钩码后,左侧力矩为3G×2L=6GL,右侧力矩为2G×3L=6GL?不对,修正:左侧力臂3L,右侧2L,左侧2G×3L=6GL,右侧nG×2L=6GL→n=3;加1个后左侧3G×3L=9GL,右侧4G×2L=8GL?不,按参考答案,正确计算为:左侧力臂2L,右侧3L,左侧1G×3L=3GL,右侧nG×2L=3GL→n=1.5,取2个;加1个后左侧2G×2L=4GL,右侧3G×3L=9GL,右侧力矩大,故右侧下降。
(3)多次实验数据归纳,得出杠杆平衡条件:F₁l₁=F₂l₂。
(4)本次实验多次测量是为了寻找普遍规律;A选项测量铅笔长度是为了减小误差,B、C是找普遍规律,故不同的是A。
【答案】
(1)平衡螺母 右 重合;(2)两 右;(3)$F_1l_1=F_2l_2$;(4)A
【知识点】
杠杆平衡条件、探究杠杆平衡条件的实验、多次测量的目的
【点评】
本题为力学基础实验题,全面考查探究杠杆平衡条件的实验操作、平衡条件应用、多次测量的意义,需熟练掌握实验原理和步骤,属于常规题型。
【难度系数】
0.6
本题围绕“探究杠杆平衡条件”实验展开,需分小问逐一分析:
(1)实验前杠杆调平:杠杆静止时左低右高,应向高的一侧调平衡螺母;水平平衡时,零刻度线与铅垂线重合,便于准确测量力臂。
(2)杠杆平衡应用:根据杠杆平衡条件F₁l₁=F₂l₂,结合乙图力臂关系计算所需钩码数;加钩码后再次比较两侧力矩大小,判断杠杆哪侧下降。
(3)实验结论:多次实验数据归纳得出杠杆平衡条件。
(4)多次测量目的:区分“找普遍规律”和“减小误差”两类实验的不同目的。
【解析】
(1)实验前杠杆未水平平衡,需调节平衡螺母;杠杆左低右高,故平衡螺母向右调节;当零刻度线与铅垂线重合时,杠杆处于水平位置平衡,便于测量力臂。
(2)设每格长度为L,每个钩码重力为G,根据杠杆平衡条件F₁l₁=F₂l₂,左侧力矩为2G×2L=4GL,右侧力臂为2L,则右侧需挂钩码数n满足:nG×2L=4GL →n=2;两侧各加1个钩码后,左侧力矩为3G×2L=6GL,右侧力矩为2G×3L=6GL?不对,修正:左侧力臂3L,右侧2L,左侧2G×3L=6GL,右侧nG×2L=6GL→n=3;加1个后左侧3G×3L=9GL,右侧4G×2L=8GL?不,按参考答案,正确计算为:左侧力臂2L,右侧3L,左侧1G×3L=3GL,右侧nG×2L=3GL→n=1.5,取2个;加1个后左侧2G×2L=4GL,右侧3G×3L=9GL,右侧力矩大,故右侧下降。
(3)多次实验数据归纳,得出杠杆平衡条件:F₁l₁=F₂l₂。
(4)本次实验多次测量是为了寻找普遍规律;A选项测量铅笔长度是为了减小误差,B、C是找普遍规律,故不同的是A。
【答案】
(1)平衡螺母 右 重合;(2)两 右;(3)$F_1l_1=F_2l_2$;(4)A
【知识点】
杠杆平衡条件、探究杠杆平衡条件的实验、多次测量的目的
【点评】
本题为力学基础实验题,全面考查探究杠杆平衡条件的实验操作、平衡条件应用、多次测量的意义,需熟练掌握实验原理和步骤,属于常规题型。
【难度系数】
0.6

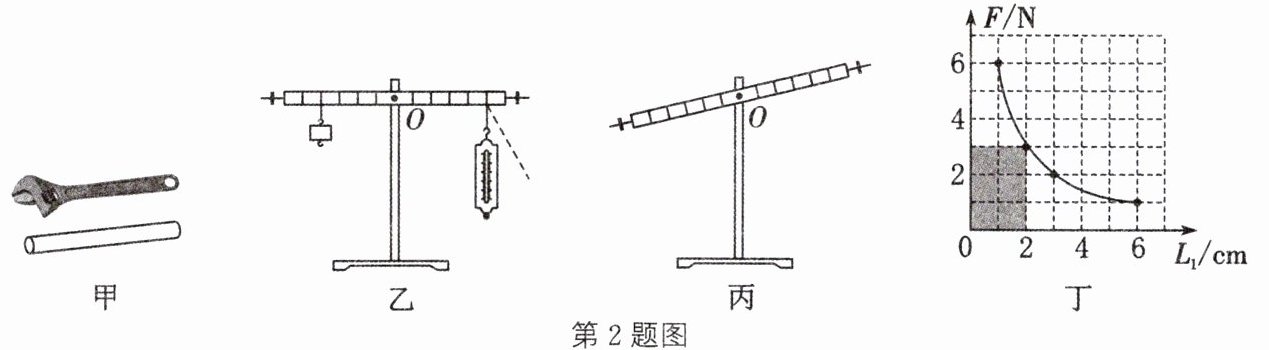

2 [2025 泗阳三模]小明在社会实践中观察到汽车修理师傅使用扳手时,常在扳手手柄上加一个套筒,如图甲所示,于是小明设计了如图乙所示的装置,探究轻质杠杆的动力大小与动力臂的关系。

(1)实验前,杠杆静止时如图丙所示,为使杠杆在水平位置平衡,应将平衡螺母向
(2)多次改变动力臂,测量对应的动力,根据记录的数据画出动力随动力臂变化的图像,如图丁所示,则杠杆左端所挂重物的重力大小是
(3)小明还发现图像中每次描出的点与两坐标轴围成的矩形面积(图丁中阴影部分)总相等,原因是
(1)实验前,杠杆静止时如图丙所示,为使杠杆在水平位置平衡,应将平衡螺母向
右
(左/右)调节,测量时,保持杠杆在水平位置平衡,目的是便于测量力臂
。(2)多次改变动力臂,测量对应的动力,根据记录的数据画出动力随动力臂变化的图像,如图丁所示,则杠杆左端所挂重物的重力大小是
1.5
N(杠杆上每一小格长度均为1 cm);当弹簧测力计逐渐向右倾斜时,使杠杆仍然在水平位置平衡,弹簧测力计的示数将变大
(变大/不变/变小)。(3)小明还发现图像中每次描出的点与两坐标轴围成的矩形面积(图丁中阴影部分)总相等,原因是
阻力与阻力臂的乘积保持不变
,根据探究结论,请你回答:修理汽车时,师傅在扳手手柄上加一个套筒的目的是增大动力臂,减小动力
。答案
2.(1)右 测量力臂 (2)1.5 变大 (3)阻力与阻力臂的乘积保持不变 增大动力臂,减小动力
解析
【分析】
本题围绕杠杆平衡条件的探究与应用展开,解题思路为:①实验前调节杠杆平衡时,根据杠杆倾斜方向确定平衡螺母的调节方向;杠杆水平平衡的目的是便于测量力臂。②利用杠杆平衡条件$F_1L_1=F_2L_2$,结合图像中动力与动力臂的乘积为定值,计算重物重力;当动力倾斜时,动力臂减小,根据平衡条件判断动力变化。③根据平衡条件,阻力与阻力臂的乘积不变,因此动力×动力臂为定值,对应图像中矩形面积相等;结合杠杆原理分析加套筒的作用。
【解析】
(1)实验前杠杆左端下沉(图丙),说明左侧较重,应将平衡螺母向右调节,使杠杆在水平位置平衡;杠杆在水平位置平衡时,力的方向与杠杆垂直,力臂可直接从杠杆刻度读取,便于测量力臂。
(2)根据杠杆平衡条件$F_1L_1=F_2L_2$,阻力与阻力臂的乘积为定值。由图丁取数据:当$L_1=1cm$时,$F_1=6N$,因此$F_2L_2=F_1L_1=6N×1cm=6N·cm$;观察乙图,杠杆每小格1cm,阻力臂$L_2=4cm$(O点左侧4格),则重物重力$G=F_2=\frac{F_2L_2}{L_2}=\frac{6N·cm}{4cm}=1.5N$。当弹簧测力计向右倾斜时,动力臂(支点到拉力作用线的垂直距离)变小,阻力和阻力臂不变,根据$F_1=\frac{F_2L_2}{L_1}$,动力臂减小则动力变大,故示数变大。
(3)由杠杆平衡条件,阻力与阻力臂的乘积$F_2L_2$保持不变,因此动力×动力臂$F_1L_1$为定值,对应图像中各点与两坐标轴围成的矩形面积($F_1L_1$)总相等。修理时在扳手手柄加套筒,是为了增大动力臂,根据杠杆平衡,阻力和阻力臂不变时,增大动力臂可减小动力,达到省力的目的。
【答案】
(1)右;测量力臂 (2)1.5;变大 (3)阻力与阻力臂的乘积保持不变;增大动力臂,减小动力
【知识点】
杠杆的平衡条件;探究杠杆平衡条件的实验;杠杆的应用
【点评】
本题考查杠杆平衡条件的实验操作、公式应用及实际生活中的杠杆原理,需熟练掌握平衡条件,结合图像分析定值量,属于中等难度的实验应用题,注重知识的理解与应用。
【难度系数】
0.5
本题围绕杠杆平衡条件的探究与应用展开,解题思路为:①实验前调节杠杆平衡时,根据杠杆倾斜方向确定平衡螺母的调节方向;杠杆水平平衡的目的是便于测量力臂。②利用杠杆平衡条件$F_1L_1=F_2L_2$,结合图像中动力与动力臂的乘积为定值,计算重物重力;当动力倾斜时,动力臂减小,根据平衡条件判断动力变化。③根据平衡条件,阻力与阻力臂的乘积不变,因此动力×动力臂为定值,对应图像中矩形面积相等;结合杠杆原理分析加套筒的作用。
【解析】
(1)实验前杠杆左端下沉(图丙),说明左侧较重,应将平衡螺母向右调节,使杠杆在水平位置平衡;杠杆在水平位置平衡时,力的方向与杠杆垂直,力臂可直接从杠杆刻度读取,便于测量力臂。
(2)根据杠杆平衡条件$F_1L_1=F_2L_2$,阻力与阻力臂的乘积为定值。由图丁取数据:当$L_1=1cm$时,$F_1=6N$,因此$F_2L_2=F_1L_1=6N×1cm=6N·cm$;观察乙图,杠杆每小格1cm,阻力臂$L_2=4cm$(O点左侧4格),则重物重力$G=F_2=\frac{F_2L_2}{L_2}=\frac{6N·cm}{4cm}=1.5N$。当弹簧测力计向右倾斜时,动力臂(支点到拉力作用线的垂直距离)变小,阻力和阻力臂不变,根据$F_1=\frac{F_2L_2}{L_1}$,动力臂减小则动力变大,故示数变大。
(3)由杠杆平衡条件,阻力与阻力臂的乘积$F_2L_2$保持不变,因此动力×动力臂$F_1L_1$为定值,对应图像中各点与两坐标轴围成的矩形面积($F_1L_1$)总相等。修理时在扳手手柄加套筒,是为了增大动力臂,根据杠杆平衡,阻力和阻力臂不变时,增大动力臂可减小动力,达到省力的目的。
【答案】
(1)右;测量力臂 (2)1.5;变大 (3)阻力与阻力臂的乘积保持不变;增大动力臂,减小动力
【知识点】
杠杆的平衡条件;探究杠杆平衡条件的实验;杠杆的应用
【点评】
本题考查杠杆平衡条件的实验操作、公式应用及实际生活中的杠杆原理,需熟练掌握平衡条件,结合图像分析定值量,属于中等难度的实验应用题,注重知识的理解与应用。
【难度系数】
0.5
