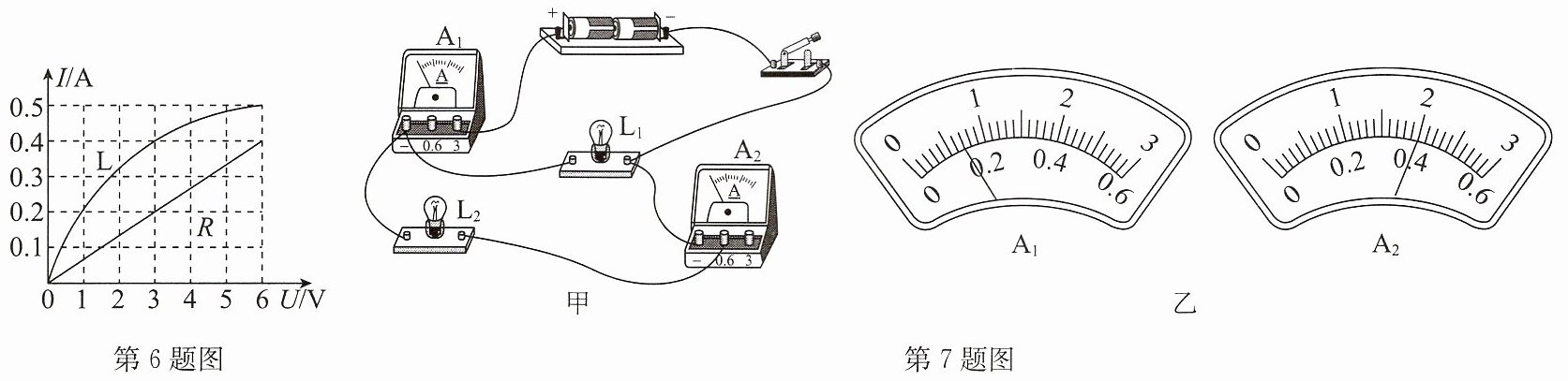

6.(2025·南京月考)如图为灯泡L和定值电阻R的I-U图像,若将L和R并联在电源电压为3V的电路中,则干路电流为
0.6
A;若将其串联在电源电压为4V的电路中,则L两端的电压和R两端的电压之比为1:3
.答案
6. 0.6 1:3
解析
【分析】
要解决本题，需结合串并联电路的电流、电压特点，从I-U图像中读取对应数据：
1. 并联时，各支路电压等于电源电压，干路电流为各支路电流之和，因此需找到电源电压3V时，灯泡L和定值电阻R对应的电流，再相加得到干路电流；
2. 串联时，电流处处相等，总电压等于各部分电压之和，因此需找到电流相同，且L和R的电压之和为4V时的电压，再计算电压之比。
【解析】
1. 并联电路分析：L和R并联在电源电压为3V的电路中，根据并联电路电压规律，U_L=U_R=3V。从I-U图像可知，当电压为3V时，通过L的电流I_L=0.4A，通过R的电流I_R=0.2A。根据并联电路电流规律，干路电流I=I_L+I_R=0.4A+0.2A=0.6A；
2. 串联电路分析：L和R串联在电源电压为4V的电路中，根据串联电路电流规律，通过L和R的电流I相同，且总电压U=U_L+U_R=4V。从I-U图像可知，当电流I=0.2A时，L两端电压U_L=1V，R两端电压U_R=3V，满足1V+3V=4V，因此L两端电压与R两端电压之比为1V:3V=1:3。
【答案】
0.6；1:3
【知识点】
I-U图像应用、串并联电路电流电压规律
【点评】
本题结合I-U图像考查串并联电路的规律应用，核心是准确从图像中读取对应电压或电流的数值，属于初中物理基础应用题型，需掌握串并联电路的基本规律。
【难度系数】
0.5
要解决本题，需结合串并联电路的电流、电压特点，从I-U图像中读取对应数据：
1. 并联时，各支路电压等于电源电压，干路电流为各支路电流之和，因此需找到电源电压3V时，灯泡L和定值电阻R对应的电流，再相加得到干路电流；
2. 串联时，电流处处相等，总电压等于各部分电压之和，因此需找到电流相同，且L和R的电压之和为4V时的电压，再计算电压之比。
【解析】
1. 并联电路分析：L和R并联在电源电压为3V的电路中，根据并联电路电压规律，U_L=U_R=3V。从I-U图像可知，当电压为3V时，通过L的电流I_L=0.4A，通过R的电流I_R=0.2A。根据并联电路电流规律，干路电流I=I_L+I_R=0.4A+0.2A=0.6A；
2. 串联电路分析：L和R串联在电源电压为4V的电路中，根据串联电路电流规律，通过L和R的电流I相同，且总电压U=U_L+U_R=4V。从I-U图像可知，当电流I=0.2A时，L两端电压U_L=1V，R两端电压U_R=3V，满足1V+3V=4V，因此L两端电压与R两端电压之比为1V:3V=1:3。
【答案】
0.6；1:3
【知识点】
I-U图像应用、串并联电路电流电压规律
【点评】
本题结合I-U图像考查串并联电路的规律应用，核心是准确从图像中读取对应电压或电流的数值，属于初中物理基础应用题型，需掌握串并联电路的基本规律。
【难度系数】
0.5
7.(2025·崇川区校级期中)用如图甲所示的电路探究电流的规律时，电流表$\mathrm{A}_{1}$、$\mathrm{A}_{2}$的示数如图乙所示，则流过灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$的电流分别是
0.3A
、0.4A
。答案
7. 0.3A 0.4A
解析
【分析】
首先明确电路为并联电路，电流表$\mathrm{A}_{1}$测量灯泡$\mathrm{L}_{1}$支路的电流，电流表$\mathrm{A}_{2}$测量干路电流。需先根据电流表的量程和分度值读取两个电流表的示数，再利用并联电路“干路电流等于各支路电流之和”的规律，计算出$\mathrm{L}_{2}$的电流。
【解析】
1. 读取电流表示数：电流表$\mathrm{A}_{1}$选用$0∼0.6\mathrm{A}$量程，分度值为$0.02\mathrm{A}$，示数为$0.3\mathrm{A}$，即通过$\mathrm{L}_{1}$的电流$I_1=0.3\mathrm{A}$；电流表$\mathrm{A}_{2}$选用$0∼3\mathrm{A}$量程，分度值为$0.1\mathrm{A}$，示数为$0.7\mathrm{A}$，即干路电流$I=0.7\mathrm{A}$。
2. 计算$\mathrm{L}_{2}$的电流：根据并联电路电流规律$I=I_1+I_2$，可得通过$\mathrm{L}_{2}$的电流$I_2=I-I_1=0.7\mathrm{A}-0.3\mathrm{A}=0.4\mathrm{A}$。
【答案】
0.3A；0.4A
【知识点】
并联电路的电流规律；电流表的读数
【点评】
本题考查并联电路的电流规律及电流表的读数，解题关键是准确判断电流表量程并读取示数，再结合并联电路电流关系计算支路电流，属于基础题型。
【难度系数】
0.6
首先明确电路为并联电路，电流表$\mathrm{A}_{1}$测量灯泡$\mathrm{L}_{1}$支路的电流，电流表$\mathrm{A}_{2}$测量干路电流。需先根据电流表的量程和分度值读取两个电流表的示数，再利用并联电路“干路电流等于各支路电流之和”的规律，计算出$\mathrm{L}_{2}$的电流。
【解析】
1. 读取电流表示数：电流表$\mathrm{A}_{1}$选用$0∼0.6\mathrm{A}$量程，分度值为$0.02\mathrm{A}$，示数为$0.3\mathrm{A}$，即通过$\mathrm{L}_{1}$的电流$I_1=0.3\mathrm{A}$；电流表$\mathrm{A}_{2}$选用$0∼3\mathrm{A}$量程，分度值为$0.1\mathrm{A}$，示数为$0.7\mathrm{A}$，即干路电流$I=0.7\mathrm{A}$。
2. 计算$\mathrm{L}_{2}$的电流：根据并联电路电流规律$I=I_1+I_2$，可得通过$\mathrm{L}_{2}$的电流$I_2=I-I_1=0.7\mathrm{A}-0.3\mathrm{A}=0.4\mathrm{A}$。
【答案】
0.3A；0.4A
【知识点】
并联电路的电流规律；电流表的读数
【点评】
本题考查并联电路的电流规律及电流表的读数，解题关键是准确判断电流表量程并读取示数，再结合并联电路电流关系计算支路电流，属于基础题型。
【难度系数】
0.6

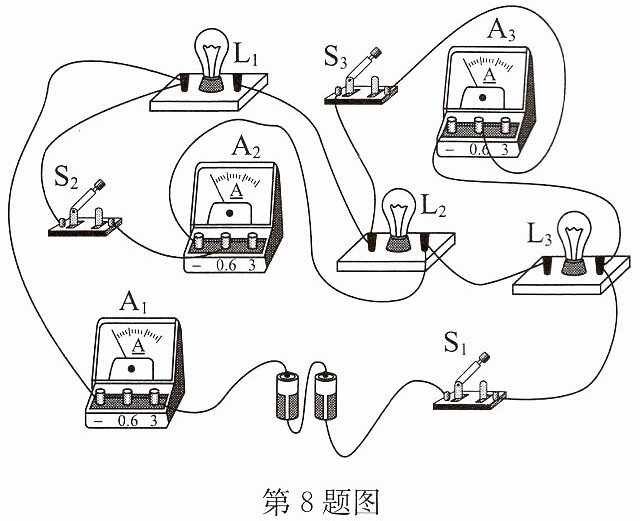

8. 如图所示实物电路中,下列分析不正确的是 （
A.只闭合开关S₁时,三个小灯泡串联,A₁测通过L₁的电流
B.只闭合开关S₁、S₂时,L₁和L₂被短路,电流表A₁和A₂的示数相等
C.三个开关都闭合时,会造成电源短路
D.三个开关都闭合时,电流表A₂的示数是0.5A,电流表A₃的示数是0.4A,则通过L₃和L₁的电流之差是0.1A
C
）A.只闭合开关S₁时,三个小灯泡串联,A₁测通过L₁的电流
B.只闭合开关S₁、S₂时,L₁和L₂被短路,电流表A₁和A₂的示数相等
C.三个开关都闭合时,会造成电源短路
D.三个开关都闭合时,电流表A₂的示数是0.5A,电流表A₃的示数是0.4A,则通过L₃和L₁的电流之差是0.1A
答案
8. C
解析
【分析】
要判断各选项是否正确，需先分析不同开关状态下的电路连接方式，明确电流表测量的对象，再结合串并联电路特点、短路概念逐一分析选项，找出不正确的选项。
【解析】
选项A：只闭合S₁时，电流路径为电源正极→S₁→L₃→L₂→L₁→A₁→电源负极，三个小灯泡串联，电流表A₁测串联电路的电流，即通过L₁的电流，该选项正确。
选项B：只闭合S₁、S₂时，电流路径为电源正极→S₁→L₃→S₂→A₂→A₁→电源负极，L₁和L₂被短路，电路中只有L₃接入，A₁和A₂均测该电路的电流，示数相等，该选项正确。
选项C：三个开关都闭合时，电流从电源正极出发，经S₁后，会通过S₃、A₃，以及L₃、L₂、L₁的路径形成并联电路，不会造成电源短路，该选项错误。
选项D：三个开关都闭合时，电路为并联，A₂测L₁和L₂的总电流，A₃测L₁的电流，若A₂示数为0.5A，A₃示数为0.4A，则L₂电流为0.5A-0.4A=0.1A；结合并联电路电流规律，通过L₃和L₁的电流之差为0.1A，该选项正确。
【答案】
C
【知识点】
电路连接、电流表使用、短路
【点评】
本题考查电路动态分析，需准确判断开关不同状态下的电路结构，明确电流表测量对象，是电路分析的基础题型，需注意区分短路和并联电路的特点。
【难度系数】
0.5
要判断各选项是否正确，需先分析不同开关状态下的电路连接方式，明确电流表测量的对象，再结合串并联电路特点、短路概念逐一分析选项，找出不正确的选项。
【解析】
选项A：只闭合S₁时，电流路径为电源正极→S₁→L₃→L₂→L₁→A₁→电源负极，三个小灯泡串联，电流表A₁测串联电路的电流，即通过L₁的电流，该选项正确。
选项B：只闭合S₁、S₂时，电流路径为电源正极→S₁→L₃→S₂→A₂→A₁→电源负极，L₁和L₂被短路，电路中只有L₃接入，A₁和A₂均测该电路的电流，示数相等，该选项正确。
选项C：三个开关都闭合时，电流从电源正极出发，经S₁后，会通过S₃、A₃，以及L₃、L₂、L₁的路径形成并联电路，不会造成电源短路，该选项错误。
选项D：三个开关都闭合时，电路为并联，A₂测L₁和L₂的总电流，A₃测L₁的电流，若A₂示数为0.5A，A₃示数为0.4A，则L₂电流为0.5A-0.4A=0.1A；结合并联电路电流规律，通过L₃和L₁的电流之差为0.1A，该选项正确。
【答案】
C
【知识点】
电路连接、电流表使用、短路
【点评】
本题考查电路动态分析，需准确判断开关不同状态下的电路结构，明确电流表测量对象，是电路分析的基础题型，需注意区分短路和并联电路的特点。
【难度系数】
0.5

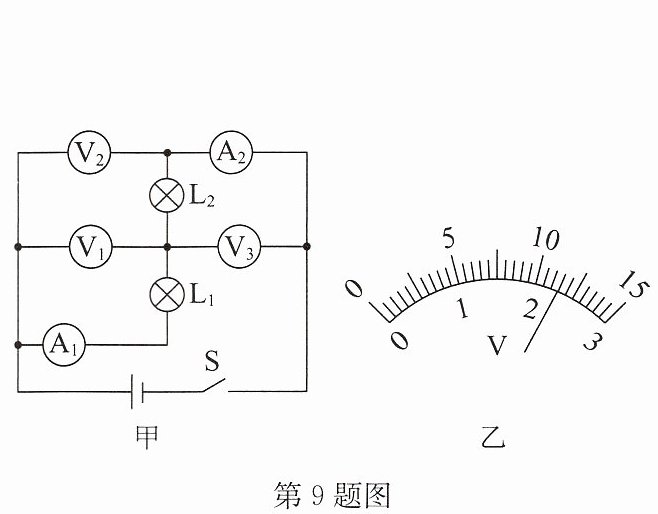

9.如图甲所示的电路中，当开关S闭合时，电压表$\mathrm{V}_1$、$\mathrm{V}_2$、$\mathrm{V}_3$的示数分别为$U_1$、$U_2$、$U_3$，电流表$\mathrm{A}_1$、$\mathrm{A}_2$的示数分别为$I_1$和$I_2$（五块电表的示数均不为零），其中$\mathrm{V}_2$、$\mathrm{V}_3$两个电压表指针偏转均为图乙所示，下列结论正确的是（
A.$U_1=U_2,I_1=I_2$
B.$\mathrm{L}_2$两端的电压为$9.2\,\mathrm{V},I_1=I_2$
C.$\mathrm{L}_1$两端的电压为$9.2\,\mathrm{V},U_2=U_1+U_3$
D.$\mathrm{L}_1$两端的电压为$2.3\,\mathrm{V},I_1＞I_2$
C
）A.$U_1=U_2,I_1=I_2$
B.$\mathrm{L}_2$两端的电压为$9.2\,\mathrm{V},I_1=I_2$
C.$\mathrm{L}_1$两端的电压为$9.2\,\mathrm{V},U_2=U_1+U_3$
D.$\mathrm{L}_1$两端的电压为$2.3\,\mathrm{V},I_1＞I_2$
答案
9. C
解析
【分析】首先分析电路连接：由图甲可知，灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联，电流表$\mathrm{A}_1$、$\mathrm{A}_2$均测串联电路的电流，根据串联电路电流特点，电流处处相等，故$I_1=I_2$；再分析电压表测量对象：电压表$\mathrm{V}_1$测$\mathrm{L}_1$两端电压，$\mathrm{V}_2$测电源总电压，$\mathrm{V}_3$测$\mathrm{L}_2$两端电压。根据串联电路电压特点，总电压等于各部分电压之和，即$U_2=U_1+U_3$。由于$\mathrm{V}_2$、$\mathrm{V}_3$指针偏转角度相同，说明它们使用的量程不同：$\mathrm{V}_2$测总电压，量程为$0∼15\,\mathrm{V}$，分度值$0.5\,\mathrm{V}$，示数为$11.5\,\mathrm{V}$；$\mathrm{V}_3$测$\mathrm{L}_2$电压，量程为$0∼3\,\mathrm{V}$，分度值$0.1\,\mathrm{V}$，示数为$2.3\,\mathrm{V}$。由此计算$\mathrm{L}_1$两端电压$U_1=U_2-U_3=11.5\,\mathrm{V}-2.3\,\mathrm{V}=9.2\,\mathrm{V}$，再结合选项判断正确结论。
【解析】
1. 电路与电流分析：$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表$\mathrm{A}_1$、$\mathrm{A}_2$测串联电路电流，根据串联电路电流规律，得$I_1=I_2$；
2. 电压表测量对象：$\mathrm{V}_1$测$\mathrm{L}_1$两端电压$U_1$，$\mathrm{V}_2$测电源总电压$U_2$，$\mathrm{V}_3$测$\mathrm{L}_2$两端电压$U_3$，根据串联电路电压规律，得$U_2=U_1+U_3$；
3. 电压表量程与读数：$\mathrm{V}_2$示数大于$\mathrm{V}_3$，指针偏转相同，故$\mathrm{V}_2$用$0∼15\,\mathrm{V}$量程，示数$U_2=11.5\,\mathrm{V}$；$\mathrm{V}_3$用$0∼3\,\mathrm{V}$量程，示数$U_3=2.3\,\mathrm{V}$；
4. 计算$\mathrm{L}_1$电压：$U_1=U_2-U_3=11.5\,\mathrm{V}-2.3\,\mathrm{V}=9.2\,\mathrm{V}$；
5. 选项判断：
A选项：$U_1=9.2\,\mathrm{V}≠ U_2=11.5\,\mathrm{V}$，错误；
B选项：$\mathrm{L}_2$两端电压为$U_3=2.3\,\mathrm{V}≠9.2\,\mathrm{V}$，错误；
C选项：$\mathrm{L}_1$两端电压为$9.2\,\mathrm{V}$，且$U_2=U_1+U_3$，符合推导结果，正确；
D选项：$\mathrm{L}_1$两端电压为$9.2\,\mathrm{V}≠2.3\,\mathrm{V}$，且$I_1=I_2$，错误。
【答案】C
【知识点】串联电路电流规律、串联电路电压规律、电压表读数
【点评】本题考查串联电路的电流和电压特点，关键是正确判断电压表的测量对象，利用指针偏转相同确定量程是解题突破口，需注意串联电路中电流处处相等、总电压等于各用电器电压之和的规律应用。
【难度系数】0.5
【解析】
1. 电路与电流分析：$\mathrm{L}_1$与$\mathrm{L}_2$串联，电流表$\mathrm{A}_1$、$\mathrm{A}_2$测串联电路电流，根据串联电路电流规律，得$I_1=I_2$；
2. 电压表测量对象：$\mathrm{V}_1$测$\mathrm{L}_1$两端电压$U_1$，$\mathrm{V}_2$测电源总电压$U_2$，$\mathrm{V}_3$测$\mathrm{L}_2$两端电压$U_3$，根据串联电路电压规律，得$U_2=U_1+U_3$；
3. 电压表量程与读数：$\mathrm{V}_2$示数大于$\mathrm{V}_3$，指针偏转相同，故$\mathrm{V}_2$用$0∼15\,\mathrm{V}$量程，示数$U_2=11.5\,\mathrm{V}$；$\mathrm{V}_3$用$0∼3\,\mathrm{V}$量程，示数$U_3=2.3\,\mathrm{V}$；
4. 计算$\mathrm{L}_1$电压：$U_1=U_2-U_3=11.5\,\mathrm{V}-2.3\,\mathrm{V}=9.2\,\mathrm{V}$；
5. 选项判断：
A选项：$U_1=9.2\,\mathrm{V}≠ U_2=11.5\,\mathrm{V}$，错误；
B选项：$\mathrm{L}_2$两端电压为$U_3=2.3\,\mathrm{V}≠9.2\,\mathrm{V}$，错误；
C选项：$\mathrm{L}_1$两端电压为$9.2\,\mathrm{V}$，且$U_2=U_1+U_3$，符合推导结果，正确；
D选项：$\mathrm{L}_1$两端电压为$9.2\,\mathrm{V}≠2.3\,\mathrm{V}$，且$I_1=I_2$，错误。
【答案】C
【知识点】串联电路电流规律、串联电路电压规律、电压表读数
【点评】本题考查串联电路的电流和电压特点，关键是正确判断电压表的测量对象，利用指针偏转相同确定量程是解题突破口，需注意串联电路中电流处处相等、总电压等于各用电器电压之和的规律应用。
【难度系数】0.5
