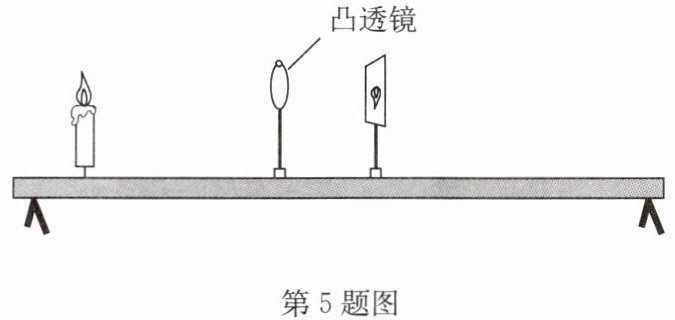

5.图中烛焰在光屏上成清晰、缩小的像.下列操作可能使烛焰在光屏上成清晰、放大的像的是（
A.透镜不动,蜡烛、光屏靠近透镜
B.透镜不动,蜡烛、光屏向右移动
C.透镜、光屏都不动,蜡烛向右移动
D.蜡烛、光屏都不动,透镜靠近光屏
B
）A.透镜不动,蜡烛、光屏靠近透镜
B.透镜不动,蜡烛、光屏向右移动
C.透镜、光屏都不动,蜡烛向右移动
D.蜡烛、光屏都不动,透镜靠近光屏
答案
5.B
解析
【分析】首先明确凸透镜成缩小实像的条件：物距$u＞2f$，像距$f＜v＜2f$；要成放大实像，需满足$f＜u'＜2f$，$v'＞2f$。解题时需分析每个选项中物距和像距的变化，判断是否符合放大实像的成像条件。
【解析】根据凸透镜成像规律：当$u＞2f$时，成倒立、缩小的实像，对应$f＜v＜2f$；要成倒立、放大的实像，需满足$f＜u'＜2f$，$v'＞2f$。
选项A：透镜不动，蜡烛靠近透镜（物距减小），光屏靠近透镜（像距减小），像距无法达到$v'＞2f$，不能成放大实像，错误。
选项B：透镜不动，蜡烛向右移动（物距减小，当物距变为$f＜u'＜2f$时），光屏向右移动（增大像距，使像距满足$v'＞2f$），符合放大实像的条件，正确。
选项C：透镜、光屏不动，蜡烛向右移动（物距减小），但像距需要增大，光屏不动无法承接像，错误。
选项D：蜡烛、光屏不动，透镜靠近光屏，物距变大、像距变小，不满足放大实像的条件，错误。
【答案】B
【知识点】凸透镜成像规律
【点评】本题考查凸透镜成像规律的应用，需牢记不同成像情况对应的物距、像距关系，分析时要准确判断物距和像距的变化对成像的影响。
【难度系数】0.5
【解析】根据凸透镜成像规律：当$u＞2f$时，成倒立、缩小的实像，对应$f＜v＜2f$；要成倒立、放大的实像，需满足$f＜u'＜2f$，$v'＞2f$。
选项A：透镜不动，蜡烛靠近透镜（物距减小），光屏靠近透镜（像距减小），像距无法达到$v'＞2f$，不能成放大实像，错误。
选项B：透镜不动，蜡烛向右移动（物距减小，当物距变为$f＜u'＜2f$时），光屏向右移动（增大像距，使像距满足$v'＞2f$），符合放大实像的条件，正确。
选项C：透镜、光屏不动，蜡烛向右移动（物距减小），但像距需要增大，光屏不动无法承接像，错误。
选项D：蜡烛、光屏不动，透镜靠近光屏，物距变大、像距变小，不满足放大实像的条件，错误。
【答案】B
【知识点】凸透镜成像规律
【点评】本题考查凸透镜成像规律的应用，需牢记不同成像情况对应的物距、像距关系，分析时要准确判断物距和像距的变化对成像的影响。
【难度系数】0.5
6.小明用焦距为10cm的凸透镜做“探究凸透镜成像的规律”的实验.
(1)调整器材高度时,应

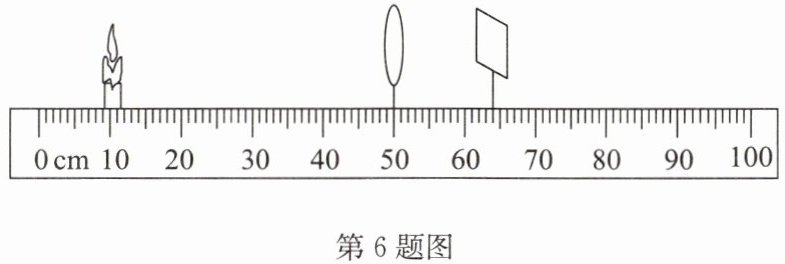

(2)实验中烛焰在凸透镜前位置如图所示,能得到一个倒立、缩小的实像.如果把蜡烛和光屏的位置互换,则可在光屏上得到一个
A.倒立、放大的实像
B.倒立、缩小的实像
C.正立、放大的虚像
D.正立、缩小的虚像
(3)接下来,保持烛焰和凸透镜的位置不变,换一个焦距小一些的凸透镜,则应将光屏
(4)如果要估测题(3)中凸透镜的焦距,可以让烛焰距离凸透镜
(1)调整器材高度时,应
点燃
(选填“点燃”或“不点燃”)蜡烛.(2)实验中烛焰在凸透镜前位置如图所示,能得到一个倒立、缩小的实像.如果把蜡烛和光屏的位置互换,则可在光屏上得到一个
A
.A.倒立、放大的实像
B.倒立、缩小的实像
C.正立、放大的虚像
D.正立、缩小的虚像
(3)接下来,保持烛焰和凸透镜的位置不变,换一个焦距小一些的凸透镜,则应将光屏
靠近
(选填“远离”或“靠近”)透镜,才能在光屏上得到清晰的像.(4)如果要估测题(3)中凸透镜的焦距,可以让烛焰距离凸透镜
足够远
,此时像距就近似等于焦距.小明运用这种方法测出来的焦距与实际相比偏大
(选填“偏大”“偏小”或“等于”).答案
6.(1)点燃 (2)A (3)靠近 (4)足够远 偏大
解析
【分析】
本题围绕“探究凸透镜成像的规律”实验展开，需结合实验操作要求、凸透镜成像规律、光路可逆原理及焦距测量方法逐一分析：
(1) 调整器材高度的目的是让烛焰、凸透镜、光屏的中心在同一高度，使像成在光屏中央，需先点燃蜡烛确定烛焰中心；
(2) 先计算原物距和像距，结合凸透镜成像规律判断成像性质，再利用光路可逆分析互换后的成像情况；
(3) 焦距变小意味着透镜会聚能力增强，像距会减小，据此判断光屏移动方向；
(4) 利用“物远像近像变小，物距足够远时像距近似等于焦距”的特点测焦距，结合实际操作误差分析测量值的偏差。
【解析】
(1) 调整器材高度时，必须点燃蜡烛，才能确定烛焰的中心，使烛焰、凸透镜、光屏的中心在同一高度，保证像成在光屏中央，故填“点燃”；
(2) 由图可知，原物距$ u=50\mathrm{cm} - 10\mathrm{cm}=40\mathrm{cm} $，已知焦距$ f=10\mathrm{cm} $，此时$ u＞2f $，成倒立、缩小的实像，像距$ v=65\mathrm{cm} - 50\mathrm{cm}=15\mathrm{cm} $（满足$ f＜v＜2f $）；根据光路可逆原理，将蜡烛和光屏互换后，新的物距为$ 15\mathrm{cm} $（满足$ f＜u'＜2f $），此时成倒立、放大的实像，故选A；
(3) 换用焦距更小的凸透镜，透镜对光的会聚能力增强，像会向靠近透镜的方向移动，因此应将光屏靠近透镜才能得到清晰的像；
(4) 当烛焰距离凸透镜足够远（远大于2倍焦距）时，像距近似等于焦距；实际操作中，若光屏上的像未达到最清晰状态就测量像距，会导致测量的像距偏大，因此测出来的焦距与实际相比偏大。
【答案】
(1)点燃；(2)A；(3)靠近；(4)足够远；偏大
【知识点】
凸透镜成像规律；凸透镜实验操作；焦距测量
【点评】
本题是凸透镜成像规律实验的综合考查题，涵盖实验操作、成像规律应用、光路可逆及焦距测量等核心知识点，需学生熟练掌握凸透镜成像的基本规律，理解实验操作的目的和误差来源。
【难度系数】
0.6
本题围绕“探究凸透镜成像的规律”实验展开，需结合实验操作要求、凸透镜成像规律、光路可逆原理及焦距测量方法逐一分析：
(1) 调整器材高度的目的是让烛焰、凸透镜、光屏的中心在同一高度，使像成在光屏中央，需先点燃蜡烛确定烛焰中心；
(2) 先计算原物距和像距，结合凸透镜成像规律判断成像性质，再利用光路可逆分析互换后的成像情况；
(3) 焦距变小意味着透镜会聚能力增强，像距会减小，据此判断光屏移动方向；
(4) 利用“物远像近像变小，物距足够远时像距近似等于焦距”的特点测焦距，结合实际操作误差分析测量值的偏差。
【解析】
(1) 调整器材高度时，必须点燃蜡烛，才能确定烛焰的中心，使烛焰、凸透镜、光屏的中心在同一高度，保证像成在光屏中央，故填“点燃”；
(2) 由图可知，原物距$ u=50\mathrm{cm} - 10\mathrm{cm}=40\mathrm{cm} $，已知焦距$ f=10\mathrm{cm} $，此时$ u＞2f $，成倒立、缩小的实像，像距$ v=65\mathrm{cm} - 50\mathrm{cm}=15\mathrm{cm} $（满足$ f＜v＜2f $）；根据光路可逆原理，将蜡烛和光屏互换后，新的物距为$ 15\mathrm{cm} $（满足$ f＜u'＜2f $），此时成倒立、放大的实像，故选A；
(3) 换用焦距更小的凸透镜，透镜对光的会聚能力增强，像会向靠近透镜的方向移动，因此应将光屏靠近透镜才能得到清晰的像；
(4) 当烛焰距离凸透镜足够远（远大于2倍焦距）时，像距近似等于焦距；实际操作中，若光屏上的像未达到最清晰状态就测量像距，会导致测量的像距偏大，因此测出来的焦距与实际相比偏大。
【答案】
(1)点燃；(2)A；(3)靠近；(4)足够远；偏大
【知识点】
凸透镜成像规律；凸透镜实验操作；焦距测量
【点评】
本题是凸透镜成像规律实验的综合考查题，涵盖实验操作、成像规律应用、光路可逆及焦距测量等核心知识点，需学生熟练掌握凸透镜成像的基本规律，理解实验操作的目的和误差来源。
【难度系数】
0.6

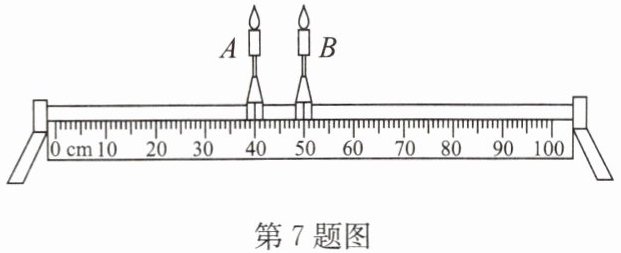

7.如图所示,用焦距为5cm的凸透镜进行了如下实验操作:将蜡烛放在A处时,位于P处(图中未画出)的光屏上得到了清晰的缩小像;保持透镜位置不变,向右移动蜡烛至B处,再将光屏从P处移至另一位置得到清晰的放大像,则两次所成的像都是
倒立
(选填“正立”或“倒立”)的,P位于A的右
(选填“左”或“右”)侧,上述过程中光屏是向右
(选填“左”或“右”)侧移动的,透镜在光具座上的位置范围是55～60cm
(用光具座上的刻度表示).答案
7.倒立 右 右 55～60cm
解析
【分析】
要解决这道题，需结合凸透镜成像规律分析：凸透镜成实像时均为倒立的；已知焦距f=5cm，成缩小实像时物距u＞2f，像距f＜v＜2f；成放大实像时f＜u＜2f，像距v＞2f。先根据B处成像特点确定透镜位置范围，再推导A处成像的像距位置，进而判断P的位置、光屏移动方向。
【解析】
1. 实像的特点：凸透镜成实像时，像始终是倒立的，因此两次所成的像都是倒立的。
2. 确定透镜位置：B处（50cm刻度处）成放大实像，满足凸透镜成像规律中“f＜u＜2f时成放大实像”，即5cm ＜ 透镜位置L - 50cm ＜10cm，解得55cm ＜ L ＜60cm，即透镜在55～60cm之间。
3. 判断P的位置：A处（40cm刻度处）成缩小实像，满足“u＞2f时成缩小实像”，此时像距v_A满足f＜v_A＜2f，即v_A = P - L，因此5cm ＜ P - L ＜10cm。结合透镜位置L在55～60cm，可得P在60～70cm，A在40cm，故P位于A的右侧。
4. 判断光屏移动方向：B处成放大实像，像距v_B＞2f=10cm，新光屏位置为L + v_B，比原来的P（60～70cm）更大，因此光屏向右侧移动。
【答案】
倒立 右 右 55～60cm
【知识点】
凸透镜成像规律，实像特点
【点评】
本题考查凸透镜成像规律的应用，需熟练掌握物距、像距与焦距的对应关系，逐步推导透镜位置、像的位置及光屏移动方向，是中等难度的光学基础题。
【难度系数】
0.5
要解决这道题，需结合凸透镜成像规律分析：凸透镜成实像时均为倒立的；已知焦距f=5cm，成缩小实像时物距u＞2f，像距f＜v＜2f；成放大实像时f＜u＜2f，像距v＞2f。先根据B处成像特点确定透镜位置范围，再推导A处成像的像距位置，进而判断P的位置、光屏移动方向。
【解析】
1. 实像的特点：凸透镜成实像时，像始终是倒立的，因此两次所成的像都是倒立的。
2. 确定透镜位置：B处（50cm刻度处）成放大实像，满足凸透镜成像规律中“f＜u＜2f时成放大实像”，即5cm ＜ 透镜位置L - 50cm ＜10cm，解得55cm ＜ L ＜60cm，即透镜在55～60cm之间。
3. 判断P的位置：A处（40cm刻度处）成缩小实像，满足“u＞2f时成缩小实像”，此时像距v_A满足f＜v_A＜2f，即v_A = P - L，因此5cm ＜ P - L ＜10cm。结合透镜位置L在55～60cm，可得P在60～70cm，A在40cm，故P位于A的右侧。
4. 判断光屏移动方向：B处成放大实像，像距v_B＞2f=10cm，新光屏位置为L + v_B，比原来的P（60～70cm）更大，因此光屏向右侧移动。
【答案】
倒立 右 右 55～60cm
【知识点】
凸透镜成像规律，实像特点
【点评】
本题考查凸透镜成像规律的应用，需熟练掌握物距、像距与焦距的对应关系，逐步推导透镜位置、像的位置及光屏移动方向，是中等难度的光学基础题。
【难度系数】
0.5
