13. (2024镇江京口区校级月考)如图Z-10-13所示是家用燃气报警器的简化原理图。电源电压保持不变，$R_0$为定值电阻，气敏电阻$R$的阻值随燃气浓度的增大而减小，当有燃气泄漏时，电流表的示数
图Z-10-13
增大
（选填“增大”或“减小”），电压表示数减小
（选填“增大”或“减小”）；若电压表示数变化到某一数值时，报警器开始报警，要使报警器在燃气浓度更低的情况下报警，$R_0$应选用更大
（选填“更大”或“更小”）阻值的电阻。图Z-10-13
答案
13. 增大 减小 更大
解析
【分析】首先明确电路连接关系：气敏电阻R与定值电阻R0串联，电流表测量电路中的电流，电压表测量气敏电阻R两端的电压。当燃气浓度变化时，气敏电阻R的阻值改变，结合串联电路的规律和欧姆定律分析电流、电压的变化；第三问需结合串联分压规律，分析使报警器在更低燃气浓度下报警时R0的调整方向。
【解析】1. 电流表示数：电源电压保持不变，当燃气浓度增大时，气敏电阻R的阻值减小，电路总电阻R总=R+R0减小，根据欧姆定律I=U总/R总，电路电流增大，因此电流表示数增大。
2. 电压表示数：定值电阻R0两端的电压U0=IR0，因电流I增大、R0不变，故U0增大；根据串联电路电压规律U总=Uv+U0，可得气敏电阻两端电压Uv=U总-U0，U总不变、U0增大，因此Uv减小，即电压表示数减小。
3. R0的选择：报警器报警时电压表示数为固定值。燃气浓度更低时，R阻值更大，要让此时R两端电压达到报警电压，根据串联分压规律Uv=(R/(R+R0))U总，当R更大时，需增大R0，才能使R的分压刚好达到报警值，因此R0应选用更大阻值的电阻。
【答案】增大 减小 更大
【知识点】串联电路特点、欧姆定律应用、动态电路分析
【点评】本题结合燃气报警器的实际场景，考查串联电路规律与欧姆定律的应用，需明确各电表测量对象及气敏电阻的阻值变化规律，属于中等难度的动态电路分析题。
【难度系数】0.5
【解析】1. 电流表示数：电源电压保持不变，当燃气浓度增大时，气敏电阻R的阻值减小，电路总电阻R总=R+R0减小，根据欧姆定律I=U总/R总，电路电流增大，因此电流表示数增大。
2. 电压表示数：定值电阻R0两端的电压U0=IR0，因电流I增大、R0不变，故U0增大；根据串联电路电压规律U总=Uv+U0，可得气敏电阻两端电压Uv=U总-U0，U总不变、U0增大，因此Uv减小，即电压表示数减小。
3. R0的选择：报警器报警时电压表示数为固定值。燃气浓度更低时，R阻值更大，要让此时R两端电压达到报警电压，根据串联分压规律Uv=(R/(R+R0))U总，当R更大时，需增大R0，才能使R的分压刚好达到报警值，因此R0应选用更大阻值的电阻。
【答案】增大 减小 更大
【知识点】串联电路特点、欧姆定律应用、动态电路分析
【点评】本题结合燃气报警器的实际场景，考查串联电路规律与欧姆定律的应用，需明确各电表测量对象及气敏电阻的阻值变化规律，属于中等难度的动态电路分析题。
【难度系数】0.5

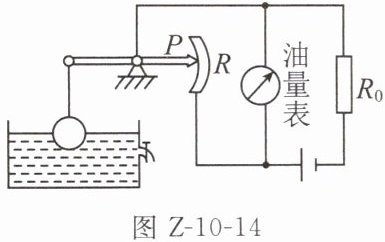

14. (2024连云港东海三模)如图Z-10-14所示是一种自动测定油箱内油面高度的装置。弧形电阻R与金属滑片P构成一个滑动变阻器，当油箱中的浮子向上运动时，下列说法正确的是（
图Z-10-14
A.电路中的电流变小，油量表是用电流表改装的
B.电路中的电流变大，油量表是用电压表改装的
C.电阻R两端的电压变小，油量表是用电流表改装的
D.电阻R两端的电压变大，油量表是用电压表改装的
B
）图Z-10-14
A.电路中的电流变小，油量表是用电流表改装的
B.电路中的电流变大，油量表是用电压表改装的
C.电阻R两端的电压变小，油量表是用电流表改装的
D.电阻R两端的电压变大，油量表是用电压表改装的
答案
14. B
解析
【分析】
要解决本题，需先判断油量表的类型，再分析滑动变阻器接入电阻的变化，结合欧姆定律判断电路电流及电压的变化，最终确定正确选项。
1. 判断油量表类型：电压表并联在电路中，电流表串联在电路中，根据油量表与滑动变阻器R的连接方式，确定油量表的改装类型；
2. 分析滑片移动对电阻的影响：浮子向上运动时，通过杠杆带动滑片P移动，判断滑动变阻器R接入电路的电阻变化；
3. 结合欧姆定律分析电路电流、电压的变化，逐一验证选项。
【解析】
1. 判断油量表类型：电压表需并联在电路中，电流表需串联在电路中。由图可知，油量表与滑动变阻器R并联，因此油量表是用电压表改装的，可排除A、C选项（A、C认为油量表是电流表）。
2. 分析电路电流变化：当油箱浮子向上运动时，杠杆带动滑片P向下移动，滑动变阻器R接入电路的电阻变小，电路总电阻 $ R_{\mathrm{总}} = R_0 + R $ 变小。电源电压 $ U $ 不变，根据欧姆定律 $ I = \frac{U}{R_{\mathrm{总}}} $，电路中的电流变大，因此B选项中“电路中的电流变大”正确。
3. 验证R两端电压：R两端电压 $ U_R = IR $，代入 $ I = \frac{U}{R_0+R} $ 得 $ U_R = \frac{UR}{R_0+R} $，当R减小时，$ U_R $ 变小，故D选项中“电阻R两端的电压变大”错误。综上，正确选项为B。
【答案】
B
【知识点】
欧姆定律、电路分析、滑动变阻器的应用
【点评】
本题结合实际生活中的油量表装置，考查串联电路的分析与欧姆定律的应用，关键是判断油量表的类型和滑动变阻器接入电阻的变化，属于中等难度的电路应用题。
【难度系数】
0.5
要解决本题，需先判断油量表的类型，再分析滑动变阻器接入电阻的变化，结合欧姆定律判断电路电流及电压的变化，最终确定正确选项。
1. 判断油量表类型：电压表并联在电路中，电流表串联在电路中，根据油量表与滑动变阻器R的连接方式，确定油量表的改装类型；
2. 分析滑片移动对电阻的影响：浮子向上运动时，通过杠杆带动滑片P移动，判断滑动变阻器R接入电路的电阻变化；
3. 结合欧姆定律分析电路电流、电压的变化，逐一验证选项。
【解析】
1. 判断油量表类型：电压表需并联在电路中，电流表需串联在电路中。由图可知，油量表与滑动变阻器R并联，因此油量表是用电压表改装的，可排除A、C选项（A、C认为油量表是电流表）。
2. 分析电路电流变化：当油箱浮子向上运动时，杠杆带动滑片P向下移动，滑动变阻器R接入电路的电阻变小，电路总电阻 $ R_{\mathrm{总}} = R_0 + R $ 变小。电源电压 $ U $ 不变，根据欧姆定律 $ I = \frac{U}{R_{\mathrm{总}}} $，电路中的电流变大，因此B选项中“电路中的电流变大”正确。
3. 验证R两端电压：R两端电压 $ U_R = IR $，代入 $ I = \frac{U}{R_0+R} $ 得 $ U_R = \frac{UR}{R_0+R} $，当R减小时，$ U_R $ 变小，故D选项中“电阻R两端的电压变大”错误。综上，正确选项为B。
【答案】
B
【知识点】
欧姆定律、电路分析、滑动变阻器的应用
【点评】
本题结合实际生活中的油量表装置，考查串联电路的分析与欧姆定律的应用，关键是判断油量表的类型和滑动变阻器接入电阻的变化，属于中等难度的电路应用题。
【难度系数】
0.5

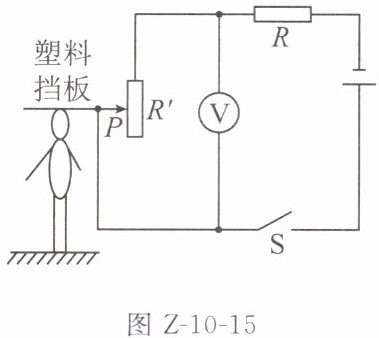

15.（2024连云港海州区校级一模）如图Z-10-15所示是兴趣小组设计的测量身高的电路图，下列有关说法正确的是（
A.$R'$相当于定值电阻
B.滑片P在如图所示位置闭合开关时，$R$与$R'$并联
C.电压表测$R$两端的电压
D.当被测身高升高时，电压表的示数变小
D
）A.$R'$相当于定值电阻
B.滑片P在如图所示位置闭合开关时，$R$与$R'$并联
C.电压表测$R$两端的电压
D.当被测身高升高时，电压表的示数变小
答案
15. D
解析
【分析】要解决这道题，需先明确电路连接方式、电压表测量对象，再结合滑动变阻器的电阻变化，利用欧姆定律和串联电路规律分析各选项。首先确定：R与R'串联，电压表测R'两端电压；再逐一判断选项的正误。
【解析】1. 电路分析：由图可知，电流从电源正极出发，经电阻R、滑动变阻器R'、开关S回到负极，因此R与R'串联；电压表并联在R'两端，测量R'的电压。
2. 选项A：R'是滑动变阻器，电阻可随滑片移动改变，不是定值电阻，A错误。
3. 选项B：R与R'电流路径唯一，属于串联，并非并联，B错误。
4. 选项C：电压表并联在R'两端，测的是R'的电压，不是R的电压，C错误。
5. 选项D：被测身高升高时，滑片P向上移动，R'接入电路的电阻（上端到滑片的电阻丝长度变短）变小，电路总电阻变小；电源电压不变，根据欧姆定律I=U/R总，电路电流变大；定值电阻R的电压U_R=IR，因I变大、R不变，故U_R变大；根据串联电路电压规律U总=U_R+U_R'，可得R'的电压U_R'=U总-U_R，因此U_R'变小，即电压表示数变小，D正确。
【答案】D
【知识点】串联电路、欧姆定律、滑动变阻器
【点评】本题为电路动态分析题，需先明确电路连接和电表测量对象，再结合滑动变阻器的电阻变化，利用欧姆定律和串联电路电压规律推导，是常见的电路应用题型，需注意滑动变阻器接入电阻的判断。
【难度系数】0.5
【解析】1. 电路分析：由图可知，电流从电源正极出发，经电阻R、滑动变阻器R'、开关S回到负极，因此R与R'串联；电压表并联在R'两端，测量R'的电压。
2. 选项A：R'是滑动变阻器，电阻可随滑片移动改变，不是定值电阻，A错误。
3. 选项B：R与R'电流路径唯一，属于串联，并非并联，B错误。
4. 选项C：电压表并联在R'两端，测的是R'的电压，不是R的电压，C错误。
5. 选项D：被测身高升高时，滑片P向上移动，R'接入电路的电阻（上端到滑片的电阻丝长度变短）变小，电路总电阻变小；电源电压不变，根据欧姆定律I=U/R总，电路电流变大；定值电阻R的电压U_R=IR，因I变大、R不变，故U_R变大；根据串联电路电压规律U总=U_R+U_R'，可得R'的电压U_R'=U总-U_R，因此U_R'变小，即电压表示数变小，D正确。
【答案】D
【知识点】串联电路、欧姆定律、滑动变阻器
【点评】本题为电路动态分析题，需先明确电路连接和电表测量对象，再结合滑动变阻器的电阻变化，利用欧姆定律和串联电路电压规律推导，是常见的电路应用题型，需注意滑动变阻器接入电阻的判断。
【难度系数】0.5

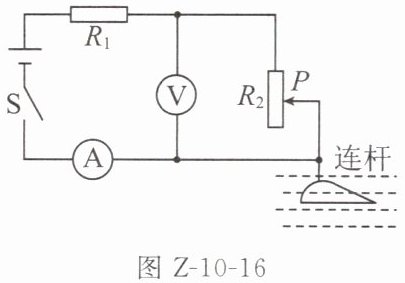

16.（2025常州一模）物理兴趣小组设计了河水流速监测装置原理图，如图Z-10-16所示。机翼状的探头始终浸没在水中，其上下表面因流速差异产生压强差，通过连杆带动滑动变阻器的滑片P移动。闭合开关S，水流速度变大时，机翼状的探头上方流速大、压强
图 Z-10-16
小
（选填“大”或“小”），电压表示数变小
（选填“变大”“变小”或“不变”），电流表示数变大
（选填“变大”“变小”或“不变”），由此可知小组同学将电流
（选填“电压”或“电流”）表改装为流速表更能直观反映流速变化。图 Z-10-16
答案
16. 小 变小 变大 电流
解析
【分析】
首先根据流体压强与流速的关系判断探头上方的压强；再分析电路结构：R₁与R₂串联，电流表测电路电流，电压表测R₂两端电压；当水流速度变化时，探头带动滑片移动改变R₂接入电阻，结合欧姆定律和串联电路电压规律分析电表示数变化；最后根据流速与电表示数的关联，判断适合改装流速表的电表。
【解析】
1. 流体压强：根据“流速越大的位置，压强越小”，探头上方流速大，所以上方压强小，故第一个空填“小”。
2. 电路动态分析：R₁与R₂串联，电流表测串联电路电流，电压表测R₂两端电压。水流速度变大时，探头上下压强差带动滑片P向上移动，R₂接入电路的电阻变小。
3. 电流表示数：电源电压U不变，总电阻R总=R₁+R₂变小，由欧姆定律I=U/R总，得电路电流变大，电流表示数变大。
4. 电压表示数：定值电阻R₁的电压U₁=IR₁，电流I变大则U₁变大；根据串联电路电压规律U=U₁+U₂，得U₂=U-U₁，U不变、U₁变大，所以U₂变小，电压表示数变小。
5. 改装流速表：流速变大时电流表示数变大，与流速正相关，更直观，故用电流表改装流速表。
【答案】
小；变小；变大；电流
【知识点】
流体压强与流速关系；串联电路电压规律；欧姆定律
【点评】
本题结合流体压强与电路动态分析，考查综合应用能力，关键是明确流速变化时滑动变阻器电阻的改变，再结合欧姆定律分析电表示数，难度适中。
【难度系数】
0.5
首先根据流体压强与流速的关系判断探头上方的压强；再分析电路结构：R₁与R₂串联，电流表测电路电流，电压表测R₂两端电压；当水流速度变化时，探头带动滑片移动改变R₂接入电阻，结合欧姆定律和串联电路电压规律分析电表示数变化；最后根据流速与电表示数的关联，判断适合改装流速表的电表。
【解析】
1. 流体压强：根据“流速越大的位置，压强越小”，探头上方流速大，所以上方压强小，故第一个空填“小”。
2. 电路动态分析：R₁与R₂串联，电流表测串联电路电流，电压表测R₂两端电压。水流速度变大时，探头上下压强差带动滑片P向上移动，R₂接入电路的电阻变小。
3. 电流表示数：电源电压U不变，总电阻R总=R₁+R₂变小，由欧姆定律I=U/R总，得电路电流变大，电流表示数变大。
4. 电压表示数：定值电阻R₁的电压U₁=IR₁，电流I变大则U₁变大；根据串联电路电压规律U=U₁+U₂，得U₂=U-U₁，U不变、U₁变大，所以U₂变小，电压表示数变小。
5. 改装流速表：流速变大时电流表示数变大，与流速正相关，更直观，故用电流表改装流速表。
【答案】
小；变小；变大；电流
【知识点】
流体压强与流速关系；串联电路电压规律；欧姆定律
【点评】
本题结合流体压强与电路动态分析，考查综合应用能力，关键是明确流速变化时滑动变阻器电阻的改变，再结合欧姆定律分析电表示数，难度适中。
【难度系数】
0.5
