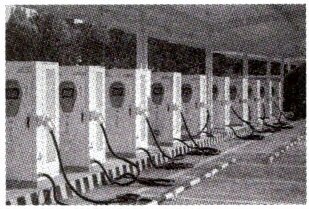

5. 如图所示是某电动汽车充电站的一排充电桩. 充电桩在给电动汽车充电的过程中,下列说法正确的是
（ ）
A. 这些充电桩一定是并联的
B. 充电桩相当于电路中的用电器
C. 电动汽车的电池相当于电路中的电源
D. 电动汽车的电池是将化学能转化为电能

A

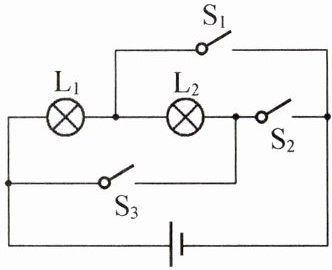

6. 在如图所示的电路中,下列说法正确的是 ( )
A. 当闭合$\mathrm{S}_{1}$、$\mathrm{S}_{3}$,断开$\mathrm{S}_{2}$时,灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联
B. 当闭合$\mathrm{S}_{2}$、$\mathrm{S}_{3}$,断开$\mathrm{S}_{1}$时,灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都亮
C. 当闭合$\mathrm{S}_{1}$、$\mathrm{S}_{3}$,断开$\mathrm{S}_{2}$时,灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$串联
D. 当闭合$\mathrm{S}_{1}$、$\mathrm{S}_{2}$,断开$\mathrm{S}_{3}$时,灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都亮

A

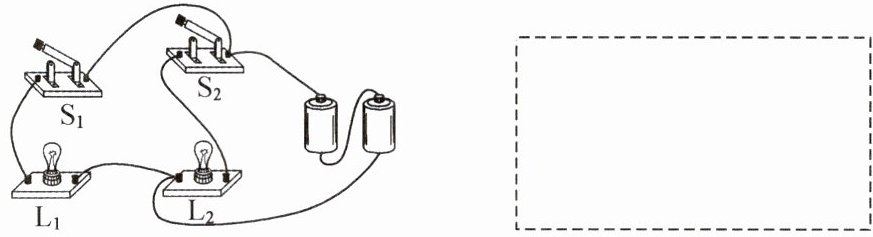

7. 按如图所示的实物电路，在虚线框内画出相应的电路图.

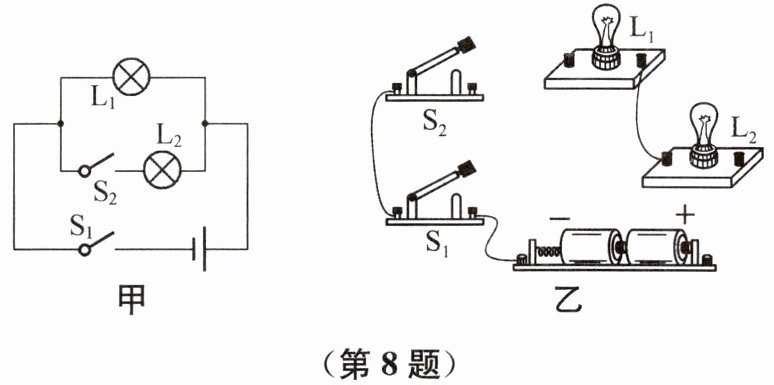

8. 请你根据电路图甲,将图乙实物电路连接完成.


（第8题）
（第9题）

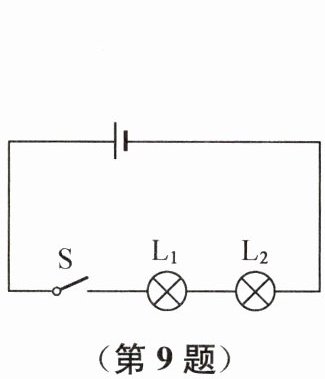

9. 在“连接串联电路”实验中，实验电路如图所示.
(1)在连接电路时，开关应该处于________状态.连接此电路时，至少需要________根导线.
(2)连接好电路后闭合开关S，小华发现$\mathrm{L}_{1}$、$\mathrm{L}_{2}$两个灯泡都不亮，她用手按一下灯$\mathrm{L}_{1}$，$\mathrm{L}_{1}$、$\mathrm{L}_{2}$仍然都不亮；按一下灯$\mathrm{L}_{2}$，两个灯泡都亮，松开手两个灯泡又不亮，则故障可能是（ ）
A. $\mathrm{L}_{1}$灯丝断了
B. $\mathrm{L}_{2}$灯丝断了
C. $\mathrm{L}_{1}$短路
D. $\mathrm{L}_{2}$与灯座接触不良
(3)排除故障后，闭合开关的时候，细心的小华观察到灯$\mathrm{L}_{1}$比$\mathrm{L}_{2}$亮些.她认为这是因为灯$\mathrm{L}_{1}$比灯$\mathrm{L}_{2}$更靠近电源正极.在不增加其他器材的条件下，能证实小华的判断是否正确的做法是________.
(4)实验结束后，断开开关，然后先拆除________两端的导线，再拆除其他导线，并整理好.

断开
; 4
; D
; 断开开关，将两个灯泡位置互换，闭合开关后观察灯L₁、L₂的亮度
; 电源

10. 汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪烁，但其中一个灯损坏时，另一个灯仍能正常工作，这两个转向灯在电路中的连接方式为________，转向横杆相当于电路中的________。

并联
; 开关
