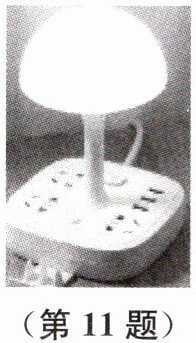

11. 如图所示为一款带有USB插头、多位插座、调光台灯等多种功能的新式插座，用此插座的USB插头给手机充电时，手机的电池相当于________（选填“电源”或“用电器”），调光台灯与手机是________（选填“串联”或“并联”）的。
（第11题）
（第12题）
（第13题）
（第11题）
（第12题）
（第13题）
答案
用电器
; 并联
; 并联

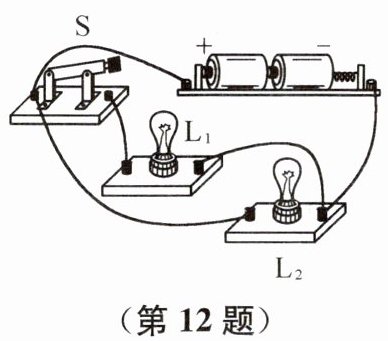

12. 在如图所示的实物电路中，灯$\mathrm{L}_{1}$和$\mathrm{L}_{2}$是______联的，开关$\mathrm{S}$接在______（选填“干”或“支”）路上，控制灯______（选填“$\mathrm{L}_{1}$”“$\mathrm{L}_{2}$”或“$\mathrm{L}_{1}$和$\mathrm{L}_{2}$”）。
答案
并
;
支
;
$ L_1 $

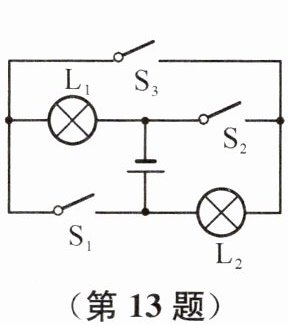

13. 在如图所示的电路中,若只需要灯$\mathrm{L}_{1}$亮,则需要闭合开关______;要使灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$串联,则应闭合开关______;要使灯$\mathrm{L}_{1}$、$\mathrm{L}_{2}$并联,则应闭合开关______.
答案
$ S_1 $
;
$ S_3 $
;
$S_1、S_2$
14. 下列说法正确的是 （ ）
A. 马路边的路灯同时亮同时灭，说明它们是串联的
B. 一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的
C. 学校各个班级扬声器同时发声，同时关闭，各个班级扬声器是串联的
D. 教室内一个开关可同时控制两盏灯，这两盏灯是串联的
A. 马路边的路灯同时亮同时灭，说明它们是串联的
B. 一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的
C. 学校各个班级扬声器同时发声，同时关闭，各个班级扬声器是串联的
D. 教室内一个开关可同时控制两盏灯，这两盏灯是串联的
答案
B
15. 下列关于串联和并联电路的说法正确的是
（ ）
A. 在串联电路中，开关位置不同，控制作用也不同
B. 在串联电路中，有一个用电器断路，其余用电器均能工作
C. 在串联电路中，有一个用电器被短路，其余用电器可以照常工作
D. 在并联电路中，有一个用电器被短路，其余用电器可以照常工作
（ ）
A. 在串联电路中，开关位置不同，控制作用也不同
B. 在串联电路中，有一个用电器断路，其余用电器均能工作
C. 在串联电路中，有一个用电器被短路，其余用电器可以照常工作
D. 在并联电路中，有一个用电器被短路，其余用电器可以照常工作
答案
C

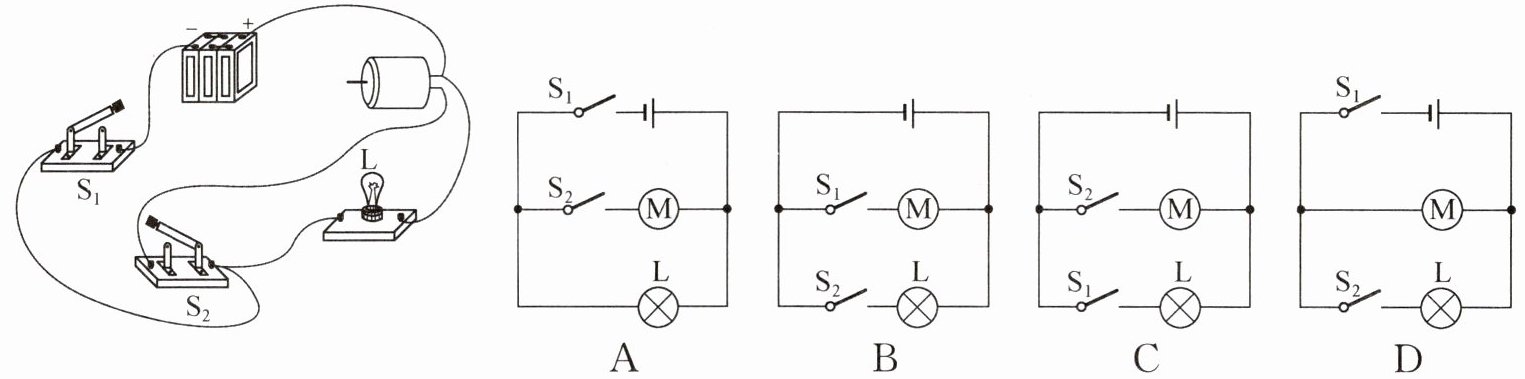

16. 下列电路图中,与实物电路图对应的是 （ ）
答案
A

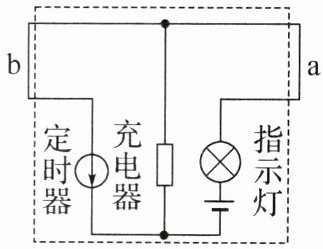

17. 电动自行车电池不能长时间充电，为了电动自行车的充电安全，小明设计了如图所示的定时充电器的电路图.用定时器控制充电时间，当定时器中有电流通过时，就会停止充电.关于该定时充电器的设计方案，下列说法正确的是
（ ）
A. 定时器与充电器串联
B. 如果在b处安装一个开关S，则断开此开关会停止充电
C. 充电时，定时器在电路中相当于一根导线
D. 停止充电时，充电器在电路中处于短路状态
（ ）
A. 定时器与充电器串联
B. 如果在b处安装一个开关S，则断开此开关会停止充电
C. 充电时，定时器在电路中相当于一根导线
D. 停止充电时，充电器在电路中处于短路状态
答案
D
