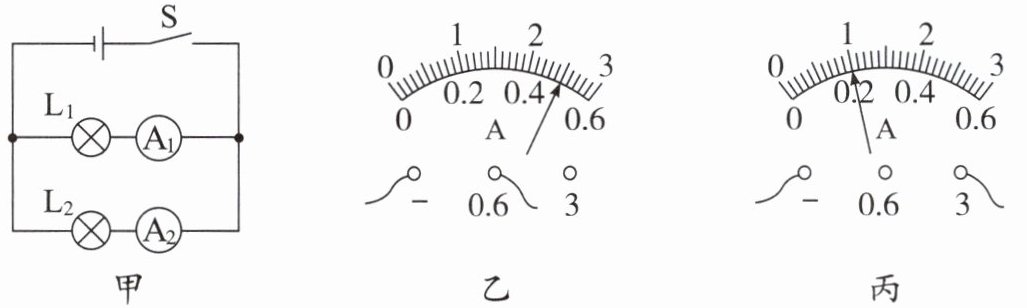

6. 如图甲所示，闭合开关S后，电流表A₁、A₂的示数分别如图乙、丙所示。下列关于通过灯泡L₁、L₂电流大小的判断正确的是（）。


A.通过L₁的电流大于通过L₂的电流
B.通过L₁的电流等于通过L₂的电流
C.通过L₁的电流小于通过L₂的电流
D.无法比较通过L₁、L₂的电流大小

C

【分析】首先观察图甲，电路为并联电路，电流表A₁测量灯泡L₁支路的电流，电流表A₂测量灯泡L₂支路的电流。要比较通过L₁、L₂的电流大小，需先正确读取两个电流表的示数，读数时要先确定电流表的量程，再根据量程对应的分度值读取指针的示数。
【解析】1. 读取A₁的示数：图乙中电流表A₁的接线柱接“-”和“0.6”，量程为0~0.6A，该量程分度值为0.02A，指针指向0.4A后第5小格，因此示数I₁=0.4A + 5×0.02A=0.5A；2. 读取A₂的示数：图丙中电流表A₂的接线柱接“-”和“3”，量程为0~3A，该量程分度值为0.1A，指针指向1A刻度线处，因此示数I₂=1.0A；3. 比较电流大小：因为0.5A ＜ 1.0A，所以通过L₁的电流小于通过L₂的电流，对应选项C。
【答案】C
【知识点】并联电路电流规律、电流表读数
【点评】本题结合并联电路特点考查电流表的读数，核心是正确判断电流表量程并准确读数，属于基础应用类题目。
【难度系数】0.5

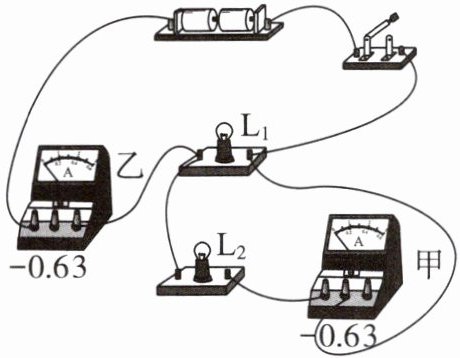

7.（多选）如图所示的电路，闭合开关，下列说法正确的是（）。


A.灯泡$\mathrm{L}_1$和$\mathrm{L}_2$是并联的
B.电流表甲测通过灯泡$\mathrm{L}_1$的电流
C.电流表甲测通过灯泡$\mathrm{L}_2$的电流
D.电流表乙测通过灯泡$\mathrm{L}_1$和$\mathrm{L}_2$的总电流

ACD

【分析】要判断电路连接方式和电流表的测量对象，需先分析电流的路径：从电源正极出发，经过开关后，电流会分成两条独立的支路，据此判断用电器的连接方式；再看电流表与哪个用电器串联（测该支路电流），或是否在干路（测总电流），逐一分析选项即可。
【解析】闭合开关后，电流路径为：电源正极→开关→分支，支路1：$\mathrm{L}_1$→电流表乙→电源负极；支路2：电流表甲→$\mathrm{L}_2$→电流表乙→电源负极。由此可知：
1. 灯泡$\mathrm{L}_1$和$\mathrm{L}_2$的电流有两条独立路径，属于并联，故A正确；
2. 电流表甲与$\mathrm{L}_2$串联，因此测$\mathrm{L}_2$的电流，故B错误，C正确；
3. 电流表乙在两条支路的汇合处（干路），测$\mathrm{L}_1$和$\mathrm{L}_2$的总电流，故D正确。
综上，正确选项为ACD。
【答案】ACD
【知识点】并联电路、电流表的使用
【点评】本题考查并联电路的判断及电流表的测量对象，核心是正确分析电流的分支与汇合，明确电流表的连接位置，属于电路基础题，需掌握电流路径分析法。
【难度系数】0.5

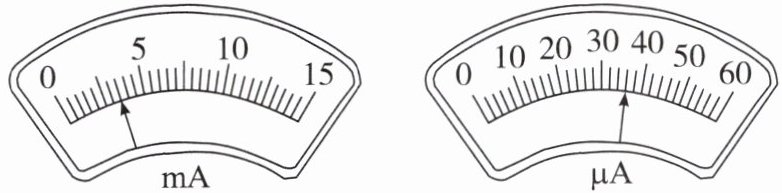

8. 如图所示的两个电流表刻度盘也许是你没有见过的,请试着读出它们的示数。

(1)左图示数：；
(2)右图示数：。

(1)3.5 mA
(2)36 μA

【分析】读取电流表示数时，需先明确电流表的单位、量程，再计算出分度值，最后根据指针位置读取对应数值。左图单位为mA，量程0~15mA；右图单位为μA，量程0~60μA，分别确定分度值后读数即可。
【解析】(1)左图电流表：量程为0~15mA，0到5mA之间有10个小格，因此分度值为$\frac{5mA}{10}=0.5mA$，指针指向第7个小格，示数为$7×0.5mA=3.5mA$；
(2)右图电流表：量程为0~60μA，0到10μA之间有10个小格，因此分度值为$\frac{10μA}{10}=1μA$，指针指向第36个小格，示数为$36×1μA=36μA$。
【答案】(1)3.5 mA；(2)36 μA
【知识点】电流表读数、电流测量
【点评】本题考查电流表的读数方法，核心是掌握量程和分度值的确定，属于基础的仪器读数类题目，难度较低。
【难度系数】0.6
