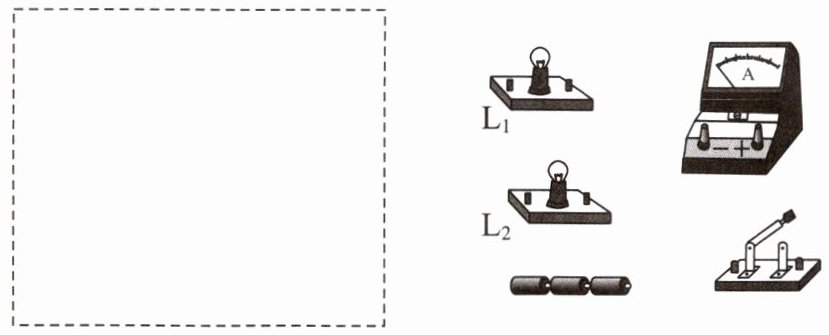

9. 在虚线框中画出灯泡$\mathrm{L}_1$和灯泡$\mathrm{L}_2$并联，电流表测通过灯泡$\mathrm{L}_1$电流的电路图，并连接实物图。

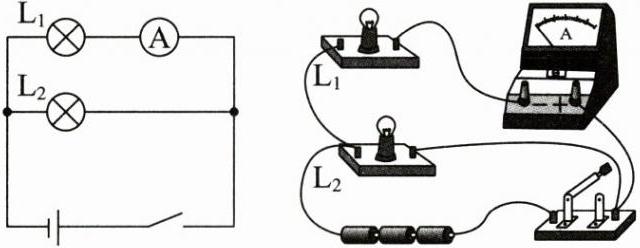

如图所示：

【分析】要完成该题，需明确电路要求：灯泡$\mathrm{L}_1$和$\mathrm{L}_2$并联，电流表测$\mathrm{L}_1$的电流。解题思路为：① 并联电路中，各用电器两端分别连接，电流表需与被测用电器$\mathrm{L}_1$串联在同一条支路；② 开关控制整个电路，需接在干路；③ 绘制电路图时按“电源→干路开关→分支（$\mathrm{L}_1$+电流表、$\mathrm{L}_2$）→汇合回电源负极”的顺序；连接实物图时，需注意电流表正负接线柱的正确接法（电流正进负出），按支路分别连接元件。
【解析】1. 电路图绘制：先画电源符号，从电源正极引出干路导线，接入开关；开关后分为两条支路，一条支路依次连接$\mathrm{L}_1$和电流表，另一条支路连接$\mathrm{L}_2$；两条支路汇合后回到电源负极，确保电流表与$\mathrm{L}_1$串联，符合测$\mathrm{L}_1$电流的要求。2. 实物连接：将电源、开关串联在干路；从开关一端引出导线，分别连接$\mathrm{L}_1$和$\mathrm{L}_2$的一端，$\mathrm{L}_1$的另一端接电流表正接线柱，电流表负接线柱接电源负极，$\mathrm{L}_2$的另一端接电源负极，完成并联电路连接。
【答案】
【知识点】并联电路、电流表使用、电路图绘制
【点评】本题考查并联电路的设计与实物连接，以及电流表的使用规则，属于电学基础操作题，需掌握并联电路特点和电流表连接要求。
【难度系数】0.6

10. 同学们做练习使用电流表的实验。

(1)连接电路时开关应，电流表应与被测用电器联。若连接电路时不知电流的大小，电流表的测量范围应首先选用（选填“大”或“小”）的。

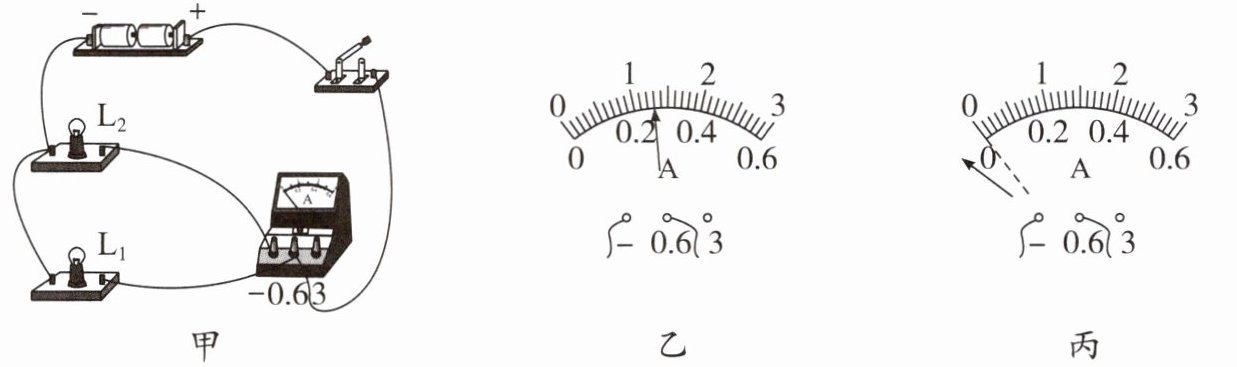

(2)小邓同学连接的电路如图甲所示，则电流表测量的是通过灯泡的电流。闭合开关后，如果电流表的示数如图乙所示，其示数是A。
(3)同桌小刘闭合开关后，发现电流表的指针偏转如图丙所示，原因是。
(4)若闭合开关后，只有灯泡$\mathrm{L}_2$发光，电流表有示数，则可能的原因是（填选项字母）。
A. 电流表被短路 B. 开关处接触不良
C. $\mathrm{L}_1$断路 D. $\mathrm{L}_2$短路

(1)断开 串 大
(2)$\mathrm{L}_2$ 0.26
(3)电流表正、负接线柱接反了
(4)C

【分析】
本题围绕电流表的使用及电路故障分析展开，需结合电流表的使用规则、电路连接特点逐一分析各小问：
1. 连接电路时，为保护电路元件，开关需断开；电流表必须与被测用电器串联；若不确定电流大小，应先选用大量程试触，防止电流过大损坏电流表。
2. 分析图甲的电路连接，明确电流表与哪个用电器串联，确定测量对象；再根据电流表的量程和分度值读取示数。
3. 电流表指针反向偏转，说明电流流入方向错误，即正负接线柱接反。
4. 根据“只有L₂发光、电流表有示数”的现象，逐一分析选项，判断故障原因。
【解析】
(1) 连接电路时，为避免短路损坏元件，开关应断开；电流表的使用要求是与被测用电器串联；若不知电流大小，为防止电流表过载，应先选用大量程。因此答案依次为：断开、串、大。
(2) 由图甲可知，电流路径为：电源正极→开关→电流表→L₂→电源负极，L₁与电流表支路并联，所以电流表测量的是L₂的电流；图乙中电流表选用0~0.6A量程，分度值为0.02A，指针指向0.2A后第3小格，示数为0.2A + 3×0.02A = 0.26A。
(3) 图丙中电流表指针反向偏转，原因是电流表的正、负接线柱接反了，电流从负接线柱流入、正接线柱流出，导致指针反向偏转。
(4) 分析各选项：
A. 电流表被短路时，电流表无示数，不符合题意；
B. 开关处接触不良，整个电路断路，两灯都不发光，电流表无示数，不符合；
C. L₁断路时，L₁支路断开，电流经开关、电流表、L₂形成回路，只有L₂发光，电流表有示数，符合；
D. L₂短路时，L₂不发光，电源短路，电流表可能损坏，不符合。故选C。
【答案】
(1) 断开；串；大
(2) $\mathrm{L}_2$；0.26
(3) 电流表正、负接线柱接反了
(4) C
【知识点】
电流表的使用；电路故障分析；串联电路
【点评】
本题是基础实验题，考查电流表的基本使用规则和简单电路故障判断，需掌握电流表的连接、读数方法，以及根据现象分析电路故障的思路，难度适中。
【难度系数】
0.6

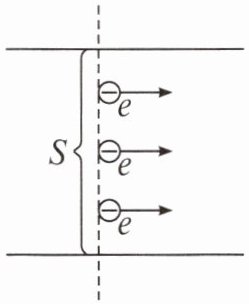

11. 物理学中，电流的大小等于通过导体任意横截面的电荷量与通过这些电荷量所用时间之比。如图所示，S是某金属导体的横截面，若1 min内通过该横截面的自由电子数目为n，且每个自由电子所带的电荷量均为e，则这段时间内，通过该金属导体的电流大小I=（填写电流大小的表达式）。

$\dfrac{ne}{60\ \mathrm{s}}$
【解析】1 min=60 s，通过导体横截面的电荷量$Q=ne$，通过该金属导体的电流大小$I=\dfrac{Q}{t}=\dfrac{ne}{60\ \mathrm{s}}$。

【分析】首先回忆电流的定义：电流是通过导体横截面的电荷量与所用时间的比值，即$I=\frac{Q}{t}$。解题时，先计算1分钟内通过横截面的总电荷量，再将时间单位换算为秒，最后代入电流定义式即可得到电流大小。
【解析】根据电流的定义式$I=\frac{Q}{t}$：
1. 计算总电荷量：已知1min内通过横截面的自由电子数目为$n$，每个电子电荷量为$e$，则总电荷量$Q=ne$；
2. 统一时间单位：1min换算为秒，得$t=60\ \mathrm{s}$；
3. 代入公式计算电流：$I=\frac{Q}{t}=\frac{ne}{60\ \mathrm{s}}$。
【答案】$\dfrac{ne}{60\ \mathrm{s}}$
【知识点】电流的定义、电荷量计算
【点评】本题考查电流基本定义的应用，属于基础题，关键是理解电流的物理意义，注意时间单位的换算，避免单位不统一的错误。
【难度系数】0.8
