1 如图所示，电流表的示数为$I$，电压表的示数为$U$，不考虑温度对定值电阻$R$的影响，则下列说法中正确的是（
A.$U=0$时，$R=0$
B.$U$变大时，$R$变大
C.$I$变大时，$R$变小
D.$U$变大时，$R$不变
D
）A.$U=0$时，$R=0$
B.$U$变大时，$R$变大
C.$I$变大时，$R$变小
D.$U$变大时，$R$不变
答案
1.D
解析
【分析】首先明确电阻的本质：电阻是导体本身的固有属性，其大小仅由导体的材料、长度、横截面积和温度决定，与导体两端的电压、通过的电流无关。接下来逐一分析选项：A选项认为电压为0时电阻为0，忽略了电阻的固有属性；B、C选项混淆了电阻的定义式与决定因素，错误认为电阻随电压、电流变化；D选项符合电阻的固有特性，是正确的。
【解析】导体的电阻是导体本身的性质，由自身材料、长度、横截面积和温度决定，与导体两端电压U、通过的电流I无关。对各选项分析如下：
A选项：U=0时，电阻R是导体本身的属性，不会变为0，A错误；
B选项：U变大时，导体的材料、长度、横截面积和温度均未改变，R不变，B错误；
C选项：I变大时，导体的电阻R仍由自身性质决定，保持不变，C错误；
D选项：U变大时，导体的电阻R不随电压变化，保持不变，D正确。
【答案】D
【知识点】电阻的特性、导体电阻的决定因素
【点评】本题考查对电阻概念的基础理解，核心是区分电阻的定义式与决定因素，避免将R=U/I误当作电阻与电压成正比、与电流成反比，属于基础概念题，难度较低。
【难度系数】0.7
【解析】导体的电阻是导体本身的性质，由自身材料、长度、横截面积和温度决定，与导体两端电压U、通过的电流I无关。对各选项分析如下：
A选项：U=0时，电阻R是导体本身的属性，不会变为0，A错误；
B选项：U变大时，导体的材料、长度、横截面积和温度均未改变，R不变，B错误；
C选项：I变大时，导体的电阻R仍由自身性质决定，保持不变，C错误；
D选项：U变大时，导体的电阻R不随电压变化，保持不变，D正确。
【答案】D
【知识点】电阻的特性、导体电阻的决定因素
【点评】本题考查对电阻概念的基础理解，核心是区分电阻的定义式与决定因素，避免将R=U/I误当作电阻与电压成正比、与电流成反比，属于基础概念题，难度较低。
【难度系数】0.7

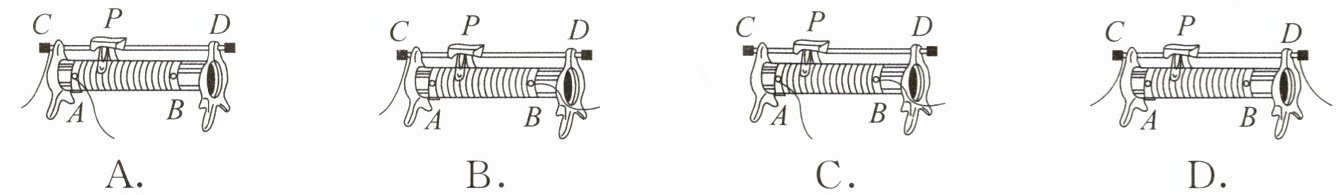

2 下列接法中，当滑动变阻器滑片P向右移动时，接入电路中的电阻变小的是（
B
）答案
2.B
解析
【分析】
要判断滑动变阻器滑片移动时接入电阻的变化，需掌握滑动变阻器的工作原理：通过改变接入电路中电阻丝的长度改变电阻，正确接线规则为“一上一下”。判断方法是：确定接入的下接线柱，滑片向该下接线柱移动时，接入电阻丝长度变短，电阻变小；远离则电阻变大。逐一分析各选项：
选项A：接线为左下端A和左上端C，接入电阻丝是AP段，滑片P右移时，AP段变长，电阻变大，不符合；
选项B：接线为左上端C和右下端B，接入电阻丝是BP段，滑片P右移时，BP段变短，电阻变小，符合；
选项C：接线为左下端A和右下端B，接了两个下接线柱，接入全部电阻丝，电阻最大且不变，不符合；
选项D：接线为左上端C和右上端D，接了两个上接线柱，接入金属杆，电阻几乎为0且不变，不符合。
【解析】
滑动变阻器的正确接法是“一上一下”，接入电路的电阻丝由下方接线柱决定：
1. 选项A：接下左接线柱A和上左接线柱C，接入电路的电阻丝为AP段，滑片向右移动时，AP段电阻丝长度增加，电阻变大，排除；
2. 选项B：接上左接线柱C和下右接线柱B，接入电路的电阻丝为BP段，滑片向右移动时，BP段电阻丝长度缩短，电阻变小，符合题意；
3. 选项C：接两个下接线柱A和B，相当于将全部电阻丝接入电路，电阻最大且不随滑片移动变化，排除；
4. 选项D：接两个上接线柱C和D，相当于将金属杆接入电路，电阻几乎为0且不随滑片移动变化，排除。
【答案】
B
【知识点】
滑动变阻器的使用
【点评】
本题考查滑动变阻器的接线方法及电阻变化判断，属于电学基础题，只要掌握“一上一下”接线规则和电阻变化的判断方法即可解答，难度较低。
【难度系数】
0.3
要判断滑动变阻器滑片移动时接入电阻的变化，需掌握滑动变阻器的工作原理：通过改变接入电路中电阻丝的长度改变电阻，正确接线规则为“一上一下”。判断方法是：确定接入的下接线柱，滑片向该下接线柱移动时，接入电阻丝长度变短，电阻变小；远离则电阻变大。逐一分析各选项：
选项A：接线为左下端A和左上端C，接入电阻丝是AP段，滑片P右移时，AP段变长，电阻变大，不符合；
选项B：接线为左上端C和右下端B，接入电阻丝是BP段，滑片P右移时，BP段变短，电阻变小，符合；
选项C：接线为左下端A和右下端B，接了两个下接线柱，接入全部电阻丝，电阻最大且不变，不符合；
选项D：接线为左上端C和右上端D，接了两个上接线柱，接入金属杆，电阻几乎为0且不变，不符合。
【解析】
滑动变阻器的正确接法是“一上一下”，接入电路的电阻丝由下方接线柱决定：
1. 选项A：接下左接线柱A和上左接线柱C，接入电路的电阻丝为AP段，滑片向右移动时，AP段电阻丝长度增加，电阻变大，排除；
2. 选项B：接上左接线柱C和下右接线柱B，接入电路的电阻丝为BP段，滑片向右移动时，BP段电阻丝长度缩短，电阻变小，符合题意；
3. 选项C：接两个下接线柱A和B，相当于将全部电阻丝接入电路，电阻最大且不随滑片移动变化，排除；
4. 选项D：接两个上接线柱C和D，相当于将金属杆接入电路，电阻几乎为0且不随滑片移动变化，排除。
【答案】
B
【知识点】
滑动变阻器的使用
【点评】
本题考查滑动变阻器的接线方法及电阻变化判断，属于电学基础题，只要掌握“一上一下”接线规则和电阻变化的判断方法即可解答，难度较低。
【难度系数】
0.3

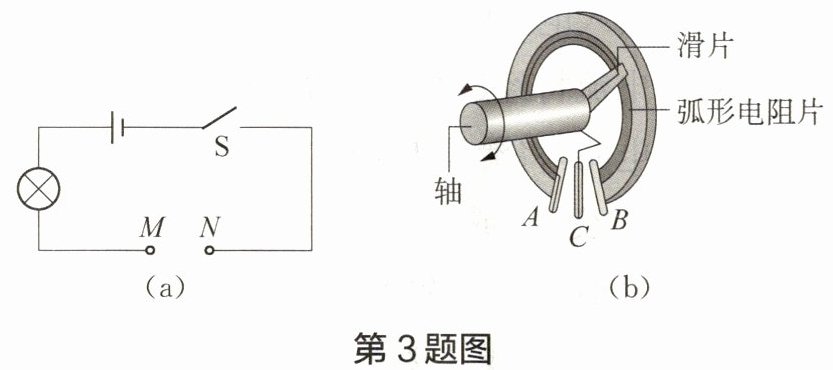

3 在如图(a)所示的电路中，为了实现小灯泡亮度可调节，在M、N两点间接入一个如图(b)所示的电位器。下列说法中正确的是（
A.接线柱A、B分别与M、N相连，顺时针转动轴，小灯泡变亮
B.接线柱A、B分别与M、N相连，逆时针转动轴，小灯泡变亮
C.接线柱A、C分别与M、N相连，顺时针转动轴，小灯泡变暗
D.接线柱B、C分别与M、N相连，顺时针转动轴，小灯泡变暗
C
）A.接线柱A、B分别与M、N相连，顺时针转动轴，小灯泡变亮
B.接线柱A、B分别与M、N相连，逆时针转动轴，小灯泡变亮
C.接线柱A、C分别与M、N相连，顺时针转动轴，小灯泡变暗
D.接线柱B、C分别与M、N相连，顺时针转动轴，小灯泡变暗
答案
3.C
解析
【分析】要解决此题，需明确电位器的工作原理：电位器相当于滑动变阻器，通过改变接入电路的弧形电阻片长度来改变电阻，进而改变电路电流；电流越大，小灯泡越亮，电流越小，小灯泡越暗。逐一分析各选项：
1. 选项A：接线柱A、B分别接M、N时，接入电路的是整个弧形电阻片，滑片转动时接入电阻长度不变，电阻不变，电路电流不变，小灯泡亮度不变，故A错误。
2. 选项B：同理，A、B接入全部电阻，转动轴时接入电阻不变，小灯泡亮度不变，故B错误。
3. 选项C：接线柱A、C分别接M、N时，接入电路的是A到滑片的弧形电阻片部分；顺时针转动轴，滑片向B方向移动，A到滑片的电阻片长度变长，接入电阻变大，电路电流变小，小灯泡变暗，故C正确。
4. 选项D：接线柱B、C分别接M、N时，接入电路的是B到滑片的弧形电阻片部分；顺时针转动轴，滑片向B方向移动，B到滑片的电阻片长度变短，接入电阻变小，电路电流变大，小灯泡变亮，与选项中“变暗”不符，故D错误。
【解析】根据电位器的变阻原理，结合各选项接线情况分析：
A选项：A、B接入全部电阻，转动轴时电阻不变，电流不变，灯泡亮度不变，排除A；
B选项：同A，接入全部电阻，转动轴电阻不变，亮度不变，排除B；
C选项：A、C接入，顺时针转轴，A到滑片的电阻变长，电阻变大，电流变小，灯泡变暗，符合描述，正确；
D选项：B、C接入，顺时针转轴，B到滑片的电阻变短，电阻变小，电流变大，灯泡变亮，与“变暗”不符，排除D。
【答案】C
【知识点】滑动变阻器的应用、电路动态分析
【点评】本题考查电位器的工作原理，核心是通过接线方式和转动方向判断接入电阻的变化，进而分析灯泡亮度变化，属于基础电路动态分析题，需理清电阻变化对电流的影响。
【难度系数】0.5
1. 选项A：接线柱A、B分别接M、N时，接入电路的是整个弧形电阻片，滑片转动时接入电阻长度不变，电阻不变，电路电流不变，小灯泡亮度不变，故A错误。
2. 选项B：同理，A、B接入全部电阻，转动轴时接入电阻不变，小灯泡亮度不变，故B错误。
3. 选项C：接线柱A、C分别接M、N时，接入电路的是A到滑片的弧形电阻片部分；顺时针转动轴，滑片向B方向移动，A到滑片的电阻片长度变长，接入电阻变大，电路电流变小，小灯泡变暗，故C正确。
4. 选项D：接线柱B、C分别接M、N时，接入电路的是B到滑片的弧形电阻片部分；顺时针转动轴，滑片向B方向移动，B到滑片的电阻片长度变短，接入电阻变小，电路电流变大，小灯泡变亮，与选项中“变暗”不符，故D错误。
【解析】根据电位器的变阻原理，结合各选项接线情况分析：
A选项：A、B接入全部电阻，转动轴时电阻不变，电流不变，灯泡亮度不变，排除A；
B选项：同A，接入全部电阻，转动轴电阻不变，亮度不变，排除B；
C选项：A、C接入，顺时针转轴，A到滑片的电阻变长，电阻变大，电流变小，灯泡变暗，符合描述，正确；
D选项：B、C接入，顺时针转轴，B到滑片的电阻变短，电阻变小，电流变大，灯泡变亮，与“变暗”不符，排除D。
【答案】C
【知识点】滑动变阻器的应用、电路动态分析
【点评】本题考查电位器的工作原理，核心是通过接线方式和转动方向判断接入电阻的变化，进而分析灯泡亮度变化，属于基础电路动态分析题，需理清电阻变化对电流的影响。
【难度系数】0.5

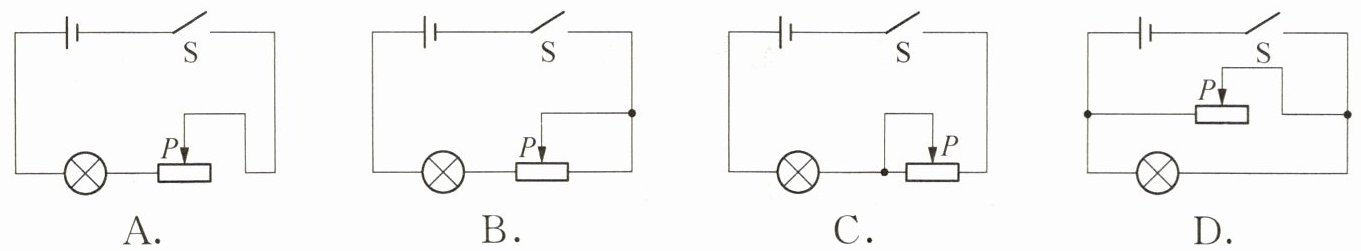

4 下列电路中，当滑动变阻器滑片P向右移动时，灯的亮度不变的是（
D
）答案
4.D
解析
【分析】要判断灯的亮度是否不变，需明确灯的亮度由其实际功率决定，实际功率不变则亮度不变。灯的实际功率$P=\frac{U^2}{R_{灯}}$（灯的电阻$R_{灯}$不变），因此只要灯两端的电压不变，亮度就不变。需分析各选项中灯与滑动变阻器的连接方式，判断滑片移动时灯两端电压是否变化。
【解析】
选项A：灯与滑动变阻器串联，滑片$P$向右移动时，滑动变阻器接入电路的电阻改变，电路总电阻改变，电源电压不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路电流改变，灯的实际功率改变，亮度变化。
选项B：灯与滑动变阻器串联，滑片移动时滑动变阻器接入电阻变化，电路电流变化，灯的亮度改变。
选项C：滑动变阻器接法错误，接入电路的电阻固定，与灯串联，滑片移动时电路电流不变，但并非灯亮度不变的原因，不符合要求。
选项D：灯与滑动变阻器并联，并联电路各支路两端电压等于电源电压，因此无论滑片$P$如何移动，灯两端的电压始终等于电源电压，保持不变，灯的实际功率不变，亮度不变。
【答案】D
【知识点】电路连接（串并联）、滑动变阻器使用、电功率
【点评】本题考查电路连接方式对用电器工作状态的影响，核心是理解并联电路中各支路电压独立，不受另一支路电阻变化的影响，从而灯的亮度保持不变，需准确判断电路连接关系。
【难度系数】0.4
【解析】
选项A：灯与滑动变阻器串联，滑片$P$向右移动时，滑动变阻器接入电路的电阻改变，电路总电阻改变，电源电压不变，根据欧姆定律$I=\frac{U}{R_{总}}$，电路电流改变，灯的实际功率改变，亮度变化。
选项B：灯与滑动变阻器串联，滑片移动时滑动变阻器接入电阻变化，电路电流变化，灯的亮度改变。
选项C：滑动变阻器接法错误，接入电路的电阻固定，与灯串联，滑片移动时电路电流不变，但并非灯亮度不变的原因，不符合要求。
选项D：灯与滑动变阻器并联，并联电路各支路两端电压等于电源电压，因此无论滑片$P$如何移动，灯两端的电压始终等于电源电压，保持不变，灯的实际功率不变，亮度不变。
【答案】D
【知识点】电路连接（串并联）、滑动变阻器使用、电功率
【点评】本题考查电路连接方式对用电器工作状态的影响，核心是理解并联电路中各支路电压独立，不受另一支路电阻变化的影响，从而灯的亮度保持不变，需准确判断电路连接关系。
【难度系数】0.4
